FAG

2201-TVH-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 14 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

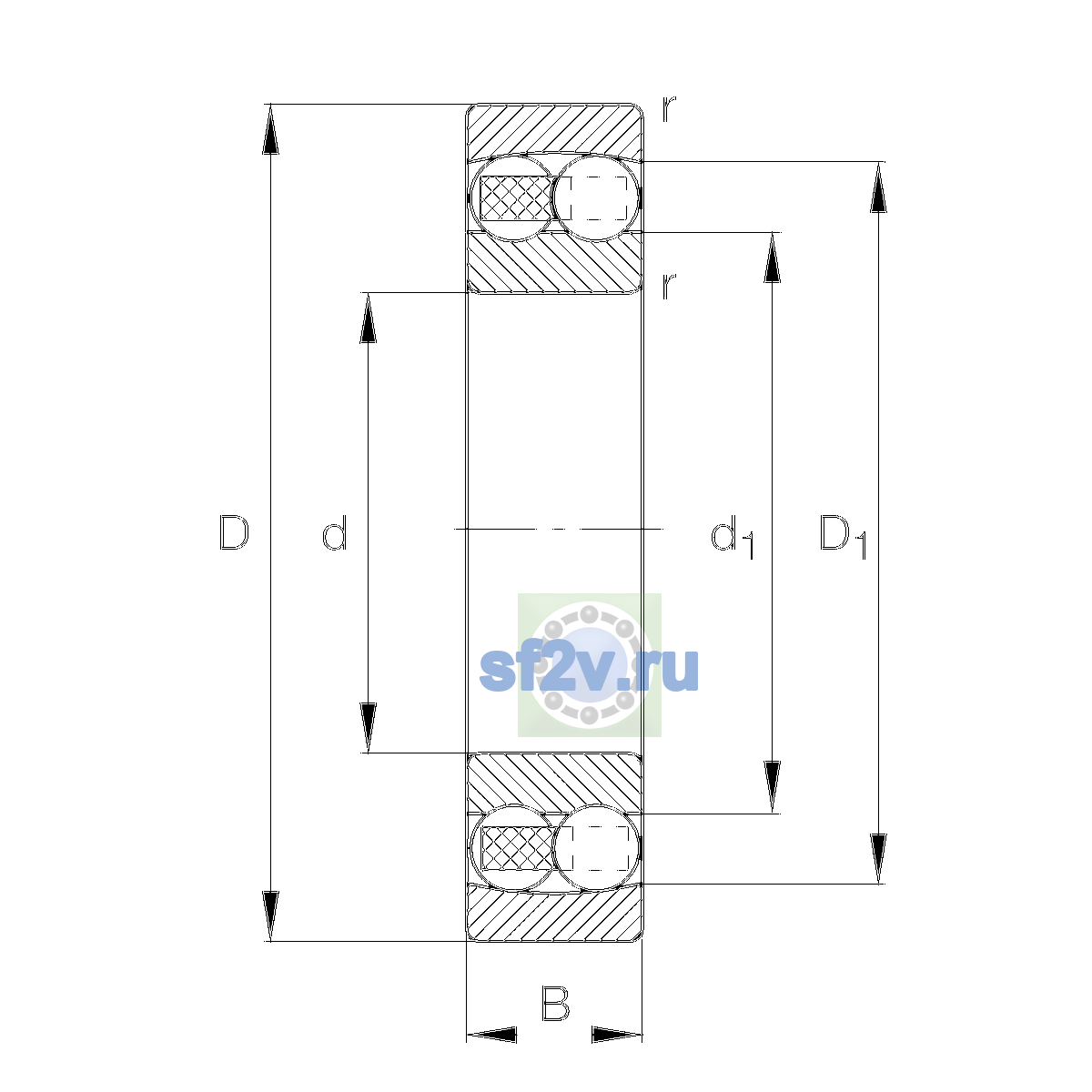

Размеры и геометрия

6

Наружный диаметр подшипника D: 32 mm
12 mm
Ширина B: 14 mm

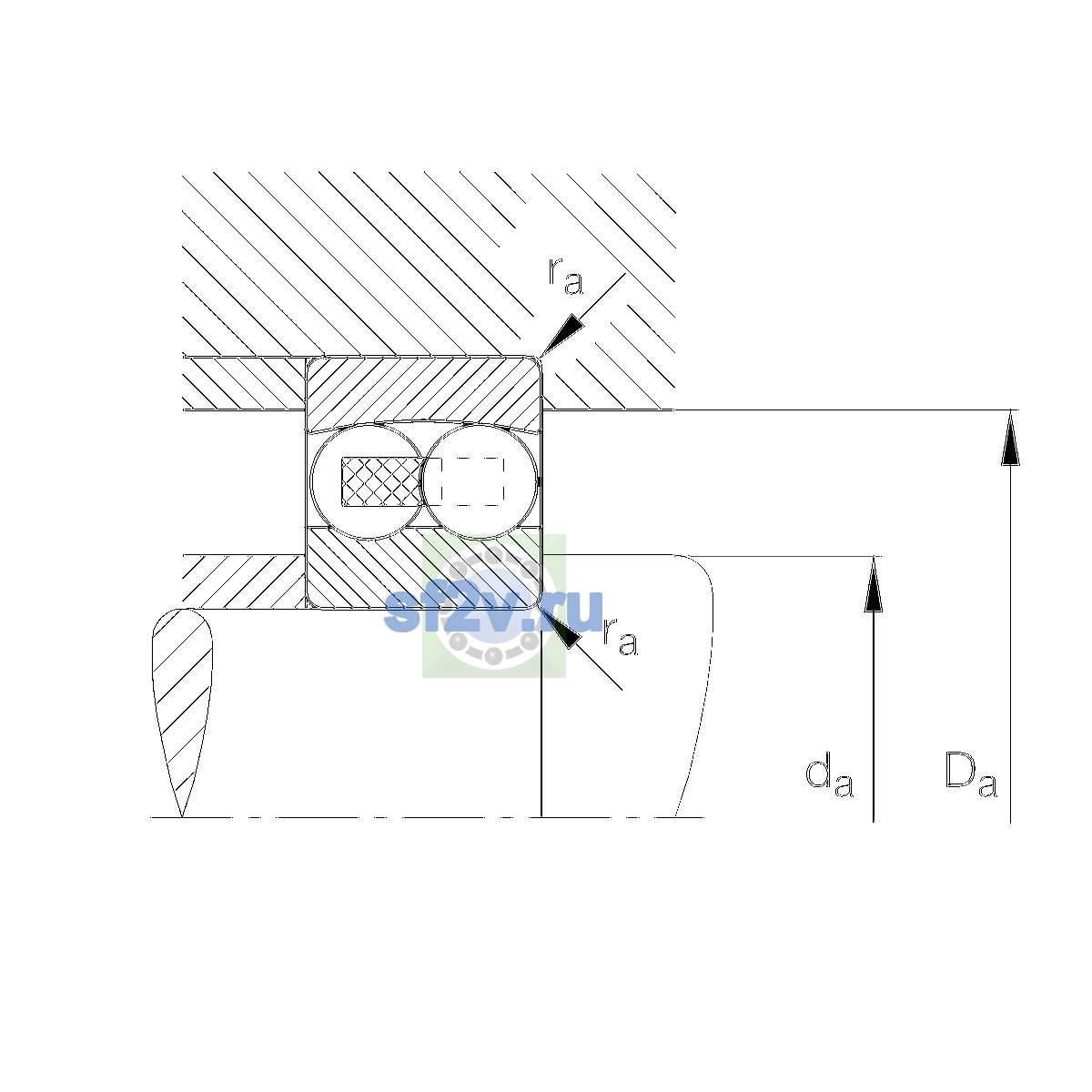

Максимальный диаметр упорного бурта корпуса Da max: 27.8 mm
Максимальный допустимый радиус галтели ra: 0.6 mm
Минимальный диаметр упорного бурта вала da / db: 16.2 mm
Минимальный размер фаски / радиус r min: 0.6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 23,300 1/min
Предельная частота вращения: 24,200 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 9,400 N
Базовая статическая радиальная грузоподъёмность C0r: 1,940 N
Коэффициент динамической осевой нагрузки Y1: 1.2
Коэффициент динамической осевой нагрузки Y2: 1.86
Коэффициент статической осевой нагрузки Y0: 1.26
Предел усталостной нагрузки Cu / Pu: 123 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

6

Заменяет / предыдущая модификация: <div>2201TV.C3</div>
Масса: 0.05 kg
Обозначение товара / номер изделия производителя: 2201-TVH-C3
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceC3Group 3 (C3), bigger than CN
Параметр d1 по чертежу производителя [mm]: 17.05 mm
25.94 mm
Параметр E по чертежу производителя [mm]: 0.53
