FAG

23280-BEA-XL-K-MB1-C3

Name: 23280-BEA-XL-K-MB1-C3
Brand: FAG

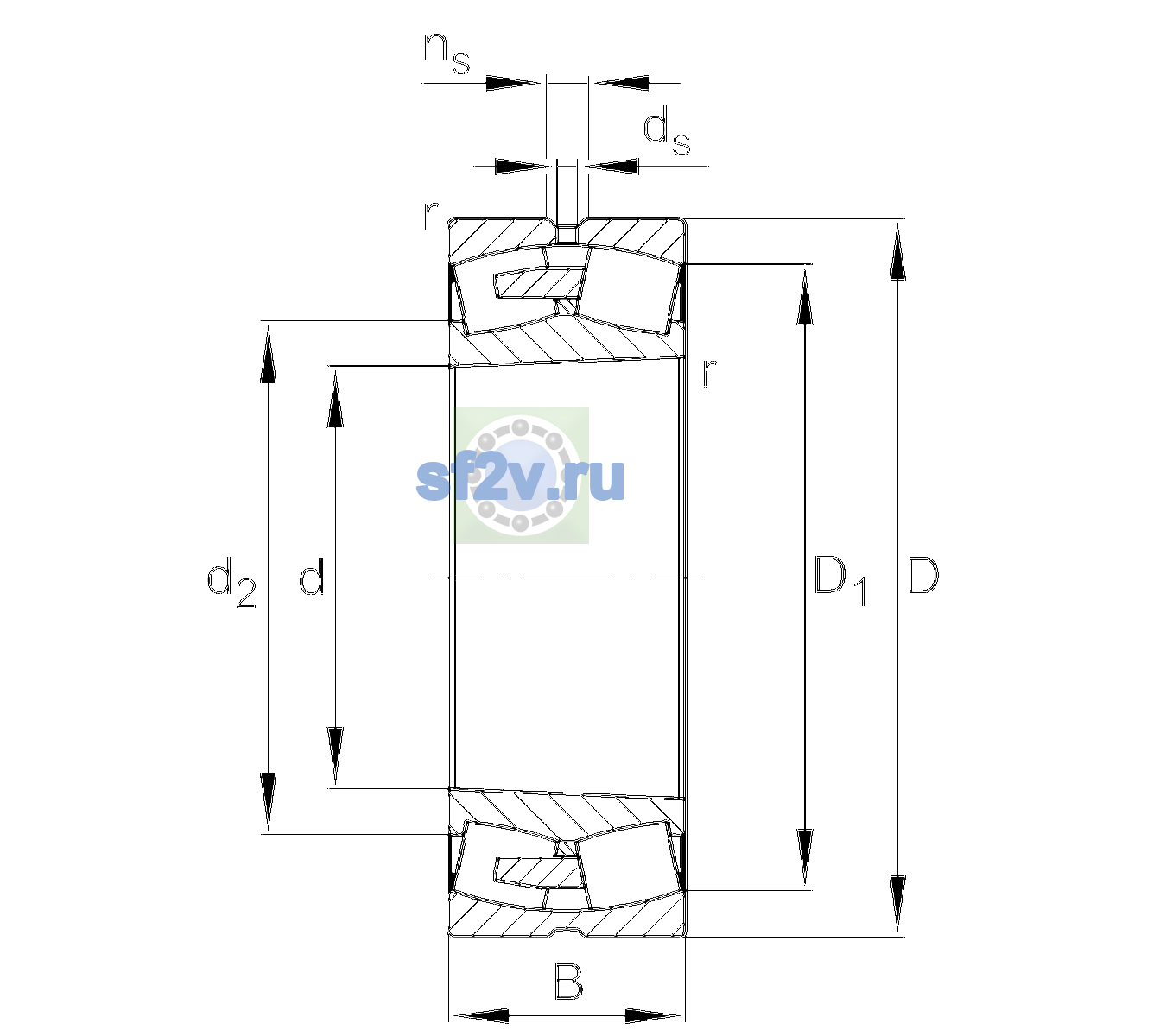

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 256 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 720 mm
400 mm
Ширина B: 256 mm

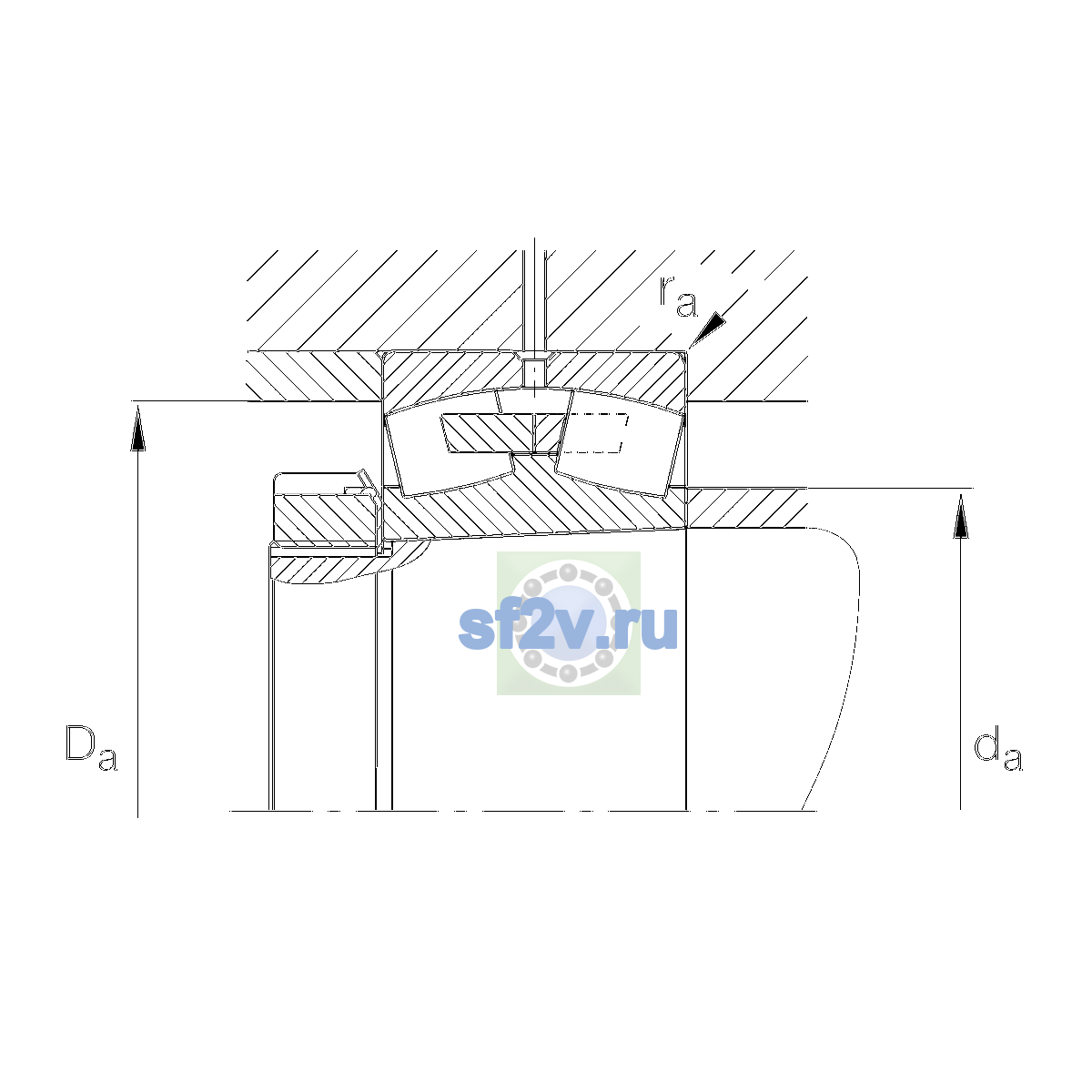

Максимальный диаметр упорного бурта корпуса Da max: 473 mm
694 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 426 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 370 1/min
Предельная частота вращения: 820 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 7,000,000 N
Базовая статическая радиальная грузоподъёмность C0r: 10,900,000 N
Коэффициент динамической осевой нагрузки Y1: 1.9
Коэффициент динамической осевой нагрузки Y2: 2.83
Коэффициент статической осевой нагрузки Y0: 1.86
Предел усталостной нагрузки Cu / Pu: 750,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 444 kg
Обозначение товара / номер изделия производителя: 23280-BEA-XL-K-MB1-C3
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeKTapered, taper 1:12CageMB1Solid brass cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр Ba min по чертежу производителя [mm]: 15 mm
Параметр d1 по чертежу производителя [mm]: 611.2 mm
Параметр db min по чертежу производителя [mm]: 427 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.36
Параметр ns по чертежу производителя [mm]: 23.5 mm
