FAG

22224-E1A-XL-M-H40-C4

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 58 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

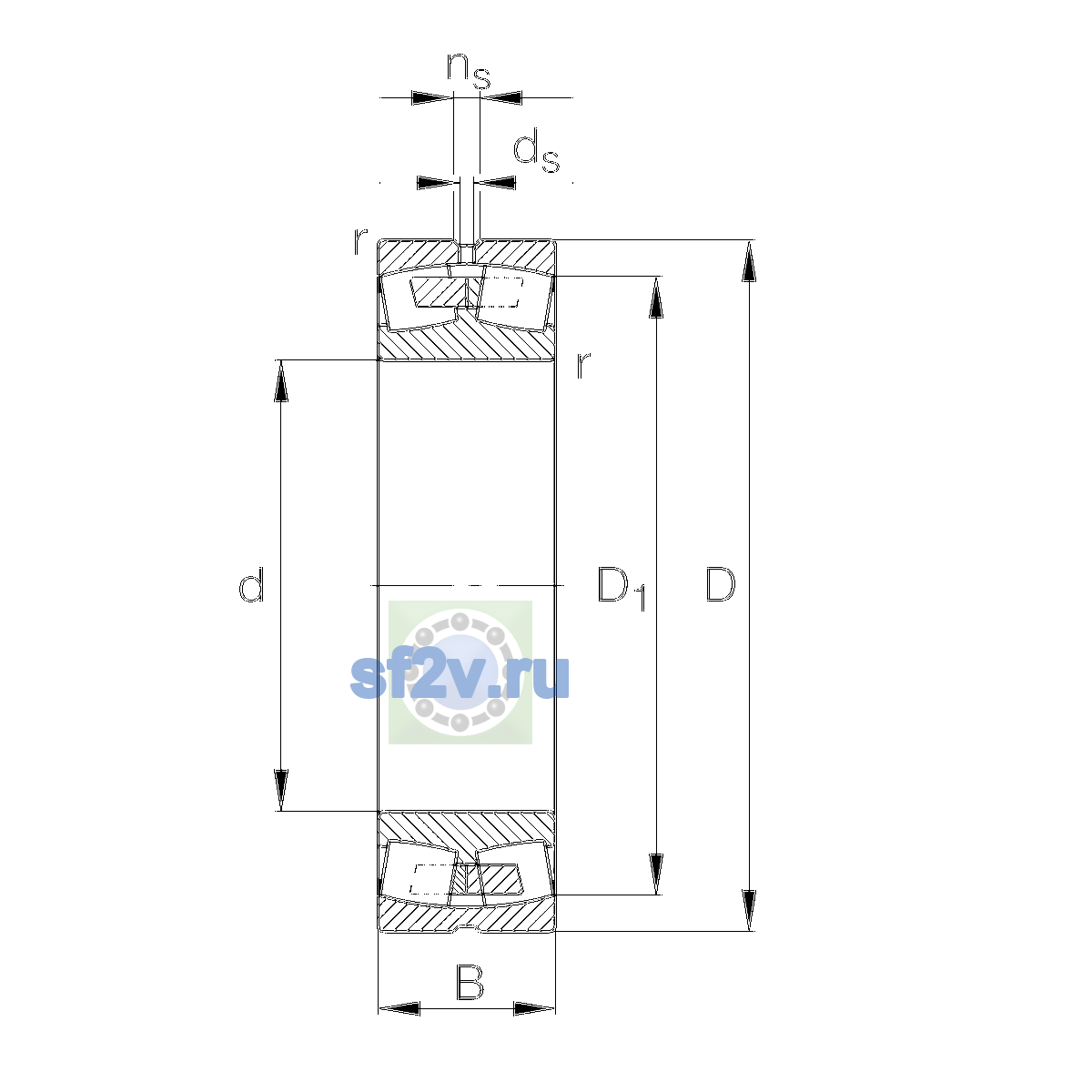

Размеры и геометрия

6

Наружный диаметр подшипника D: 215 mm
120 mm
Ширина B: 58 mm

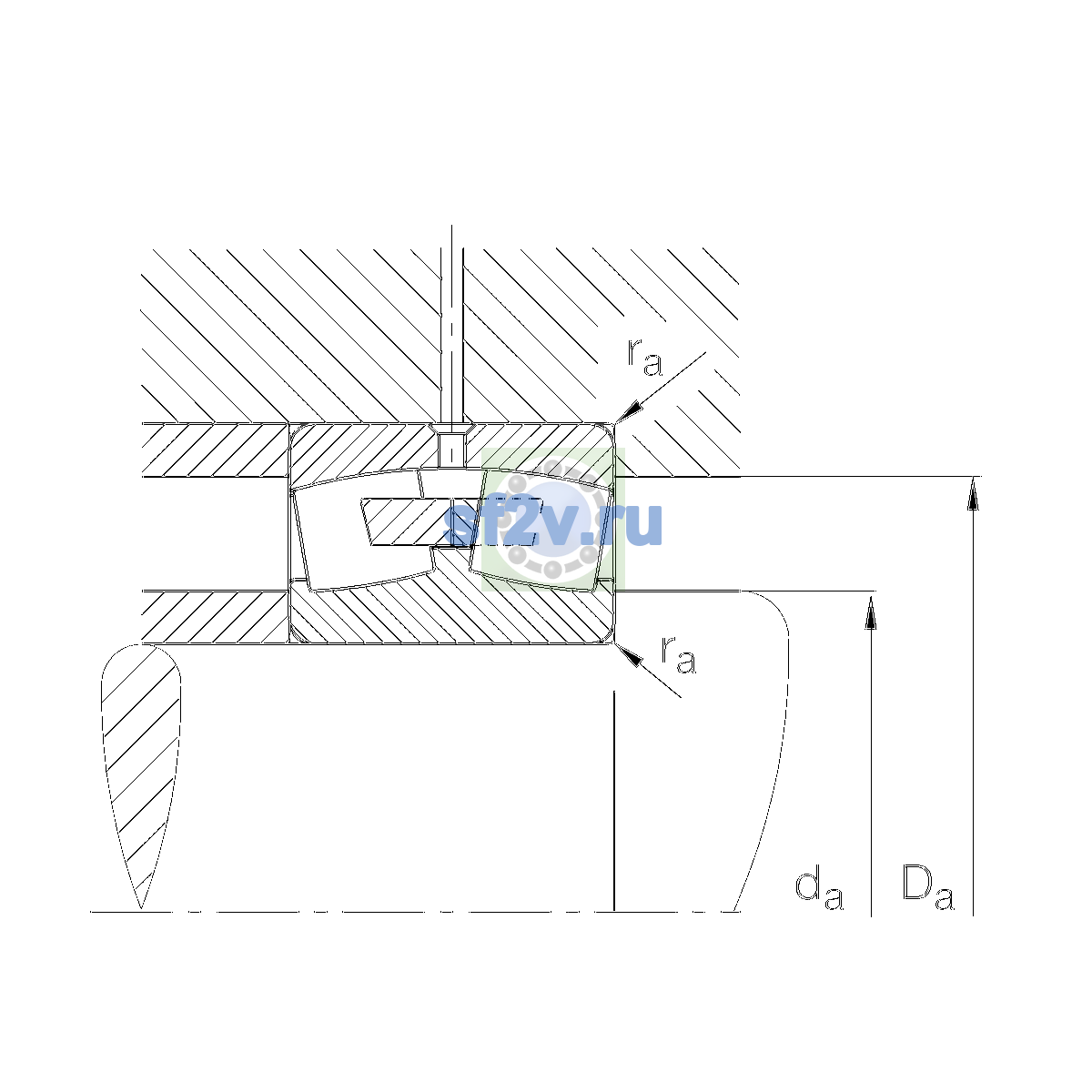

Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,700 1/min
Предельная частота вращения: 3,650 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 640,000 N
Базовая статическая радиальная грузоподъёмность C0r: 740,000 N
Коэффициент динамической осевой нагрузки Y1: 2.71
Коэффициент динамической осевой нагрузки Y2: 4.04
Коэффициент статической осевой нагрузки Y0: 2.65
Предел усталостной нагрузки Cu / Pu: 70,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>22224-E1A-M-H40-C4, 22224E1A.M.C4.H40</div>
Масса: 8.85 kg
Обозначение товара / номер изделия производителя: 22224-E1A-XL-M-H40-C4
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceC4 (Group 4)Internal clearance larger than C3Relubrication featureH40Without lubricating groove and holes
Параметр d1 по чертежу производителя [mm]: 192 mm
Параметр d2 по чертежу производителя [mm]: 141.9 mm
Параметр E по чертежу производителя [mm]: 0.25
