FAG

2309-TVH

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 36 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

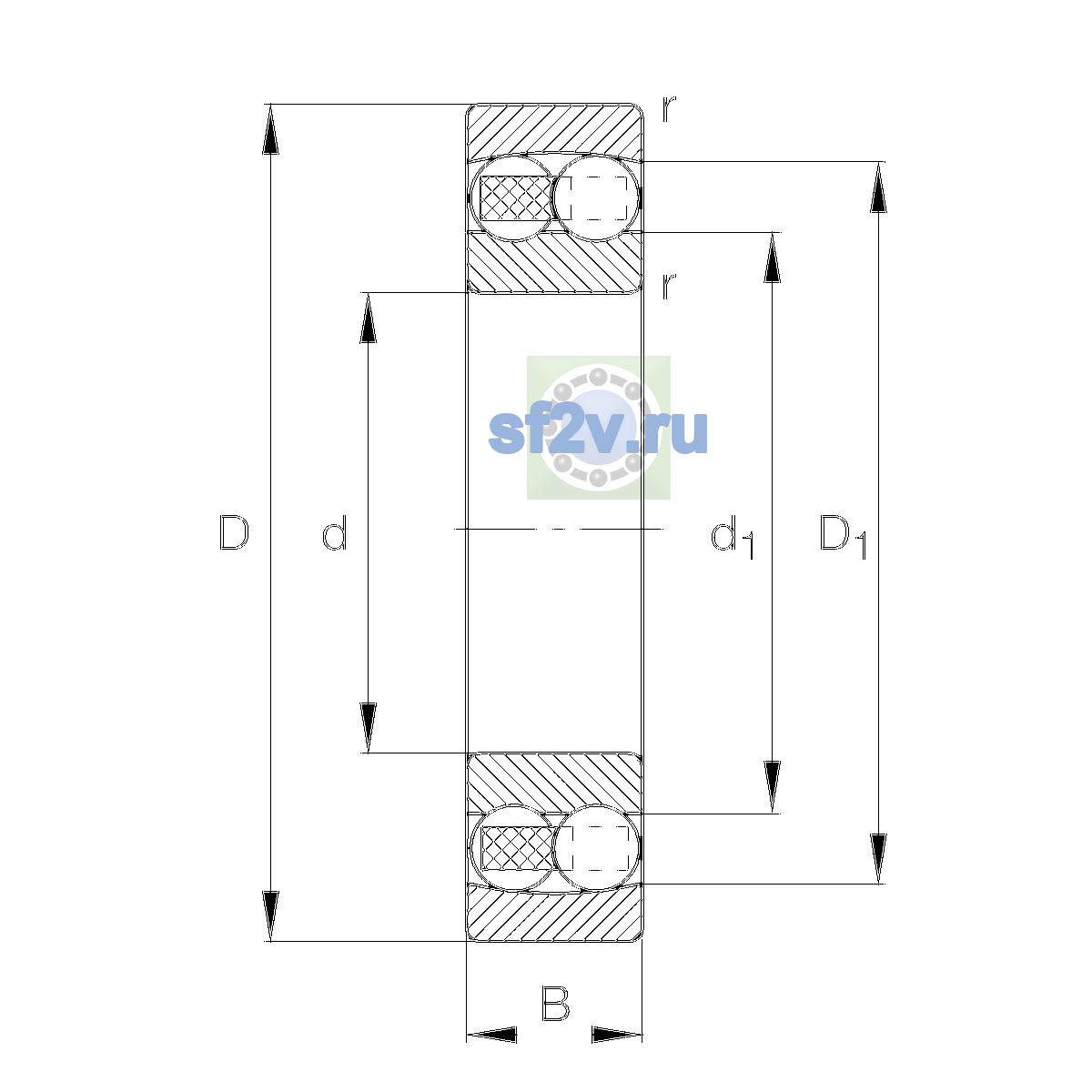

Размеры и геометрия

6

Наружный диаметр подшипника D: 100 mm
45 mm
Ширина B: 36 mm

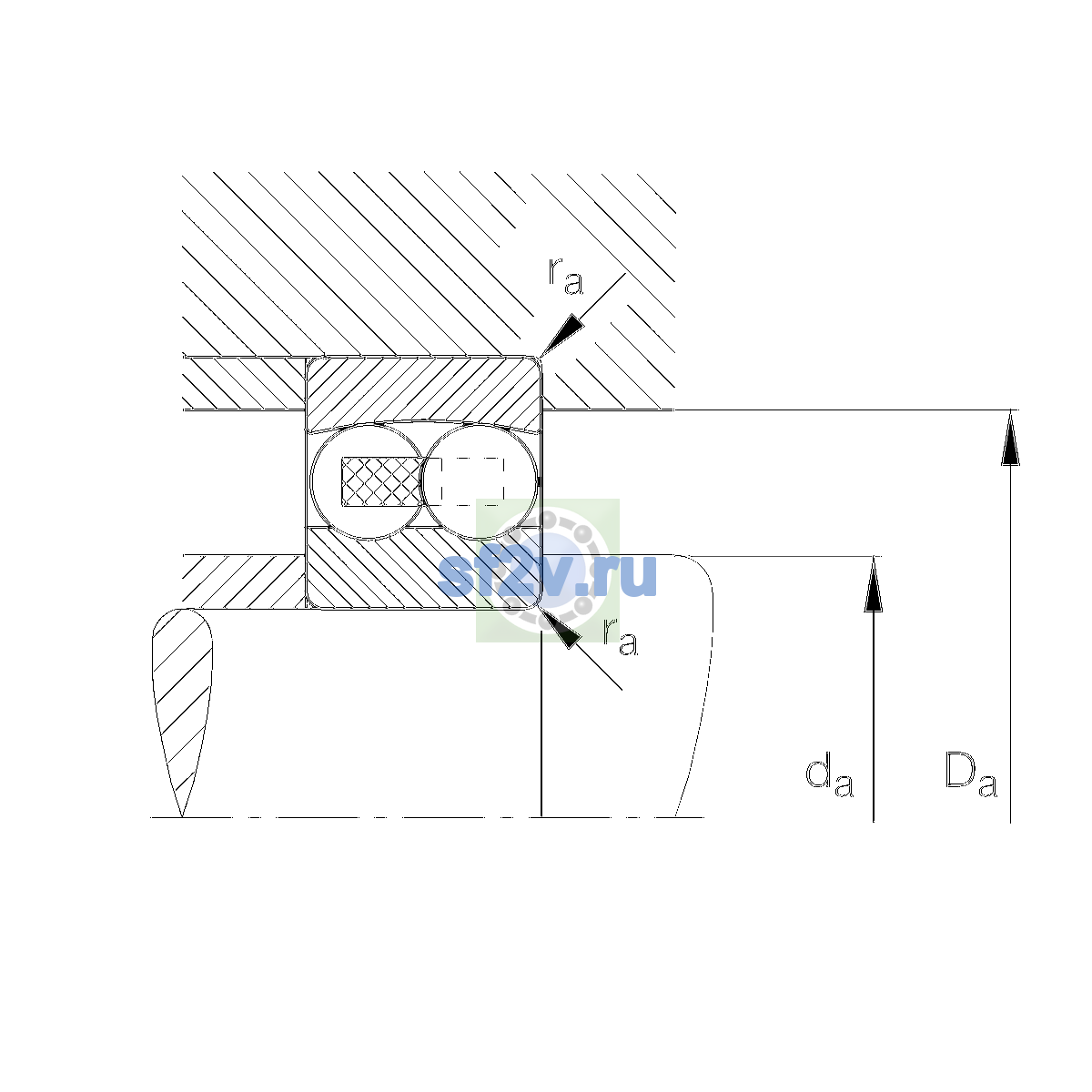

Максимальный диаметр упорного бурта корпуса Da max: 91 mm
Максимальный допустимый радиус галтели ra: 1.5 mm
Минимальный диаметр упорного бурта вала da / db: 54 mm
Минимальный размер фаски / радиус r min: 1.5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 8,000 1/min
Предельная частота вращения: 7,000 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 55,000 N
Базовая статическая радиальная грузоподъёмность C0r: 16,600 N
Коэффициент динамической осевой нагрузки Y1: 1.47
Коэффициент динамической осевой нагрузки Y2: 2.28
Коэффициент статической осевой нагрузки Y0: 1.54
Предел усталостной нагрузки Cu / Pu: 1,060 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>2309TV</div>
Масса: 1.209 kg
Обозначение товара / номер изделия производителя: 2309-TVH
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)

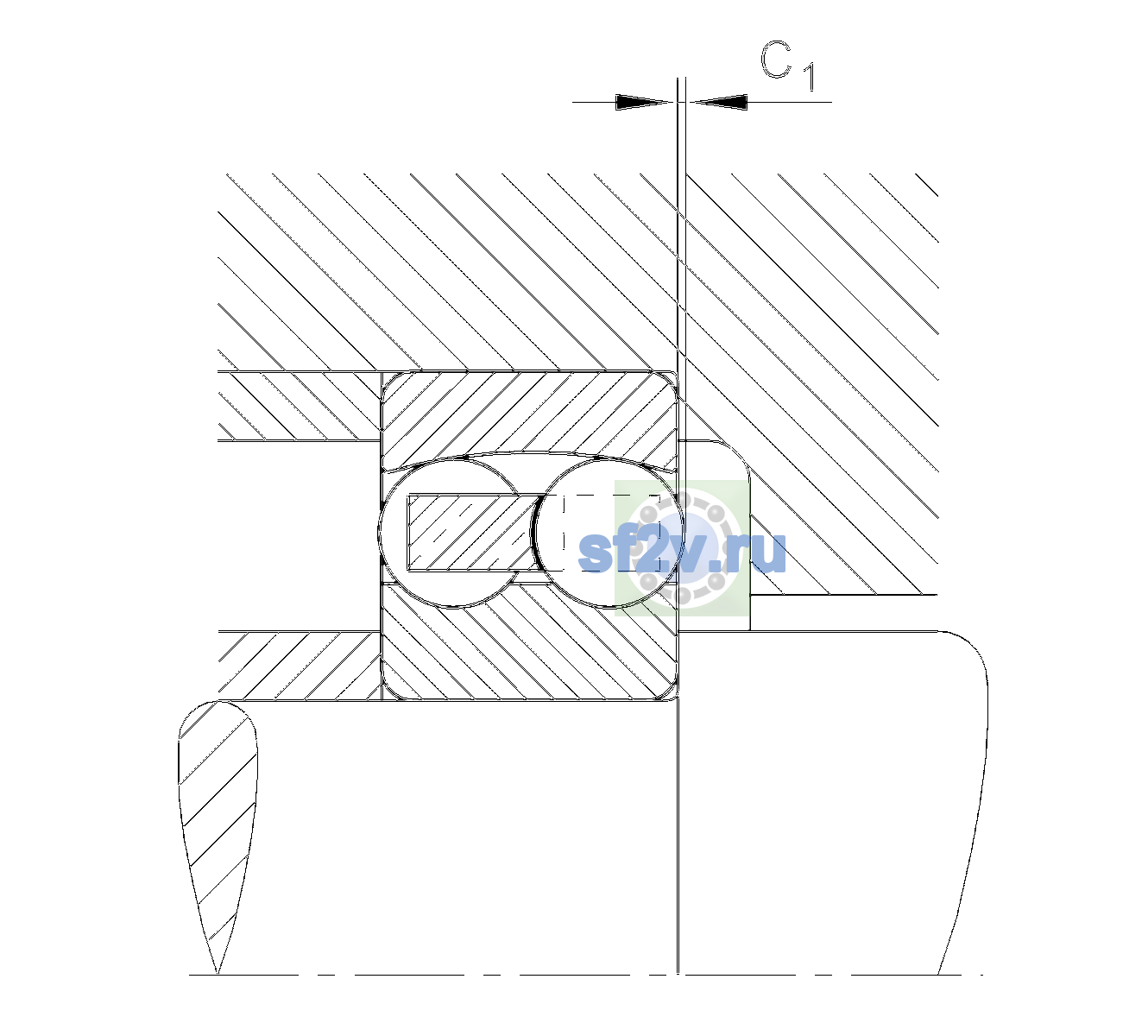

Параметр C1 по чертежу производителя [mm]: 0.1 mm
Параметр d1 по чертежу производителя [mm]: 60.05 mm
83.64 mm
Параметр E по чертежу производителя [mm]: 0.43
