FAG

23022-E1A-XL-M-C2

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 45 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

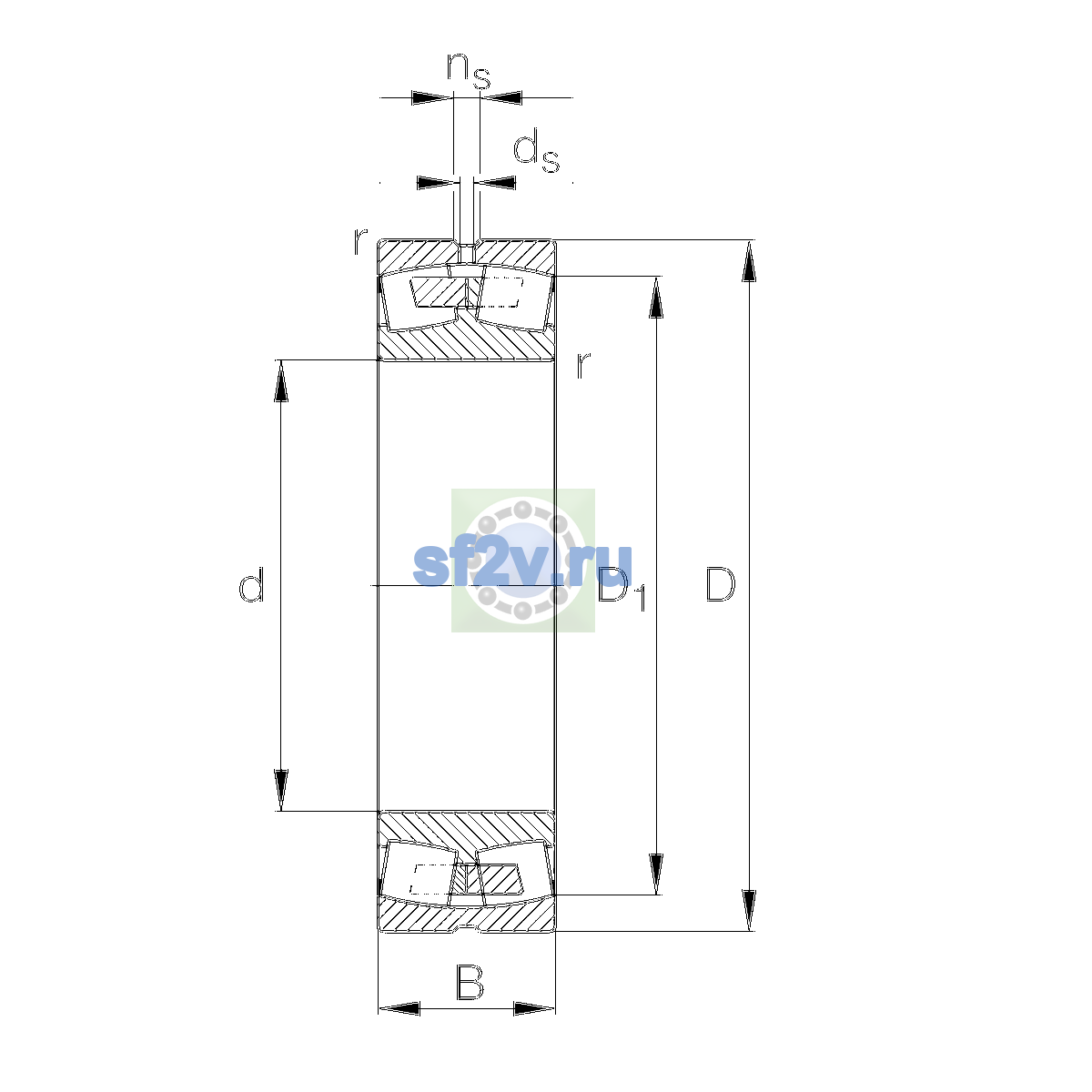

Размеры и геометрия

6

Наружный диаметр подшипника D: 170 mm
110 mm
Ширина B: 45 mm

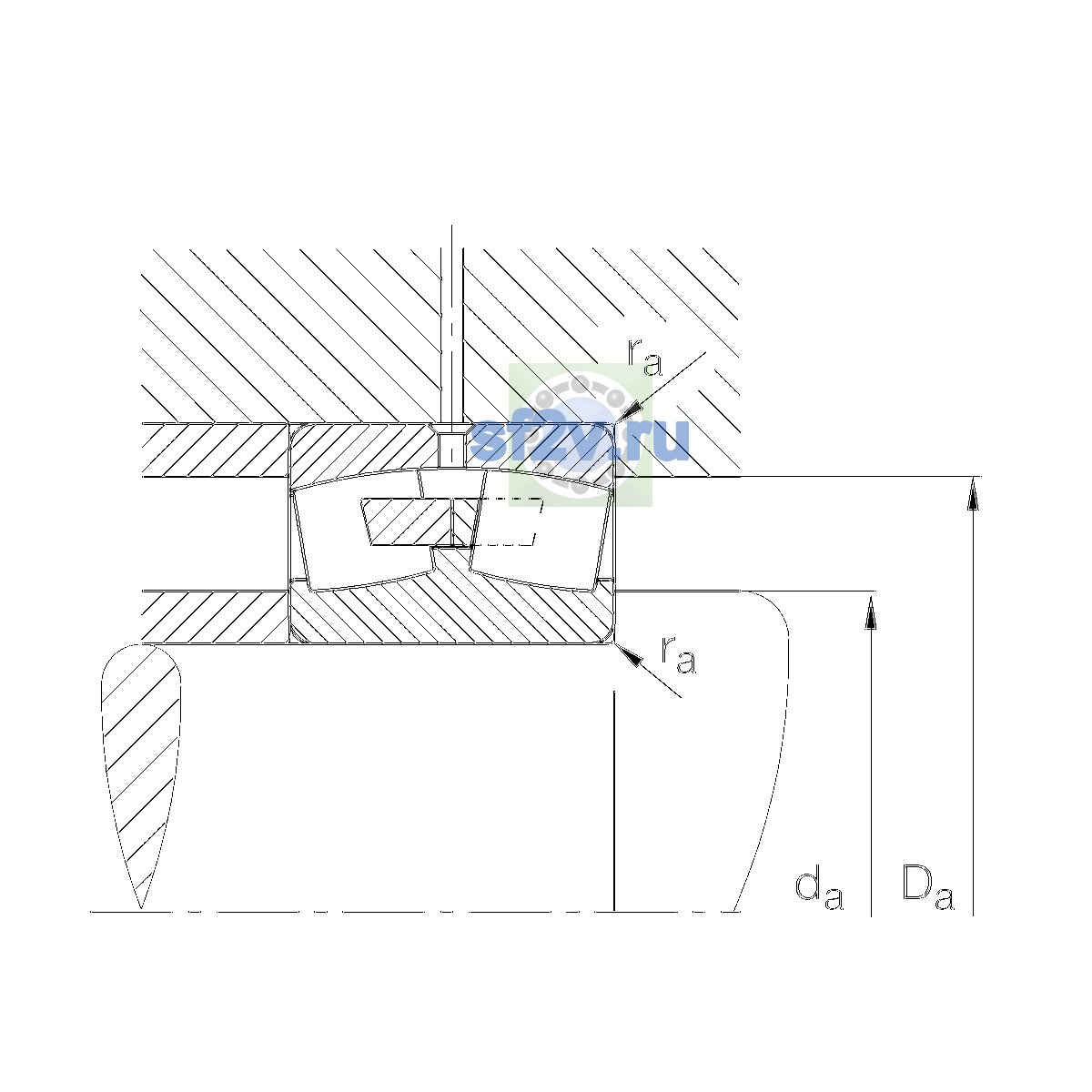

Максимальный диаметр упорного бурта корпуса Da max: 161.2 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 118.8 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 3,000 1/min
Предельная частота вращения: 4,200 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 400,000 N
Базовая статическая радиальная грузоподъёмность C0r: 530,000 N
Коэффициент динамической осевой нагрузки Y1: 2.9
Коэффициент динамической осевой нагрузки Y2: 4.31
Коэффициент статической осевой нагрузки Y0: 2.83
Предел усталостной нагрузки Cu / Pu: 54,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23022-E1A-M-C2, 23022E1A.M.C2</div>
Масса: 3.71 kg
Обозначение товара / номер изделия производителя: 23022-E1A-XL-M-C2
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceC2 (Group 2)Internal clearance smaller than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 154.6 mm
Параметр ds по чертежу производителя [mm]: 3.2 mm
Параметр E по чертежу производителя [mm]: 0.23
Параметр ns по чертежу производителя [mm]: 6.5 mm
