FAG

24068-BEA-XL-MB1-C5

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 180 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

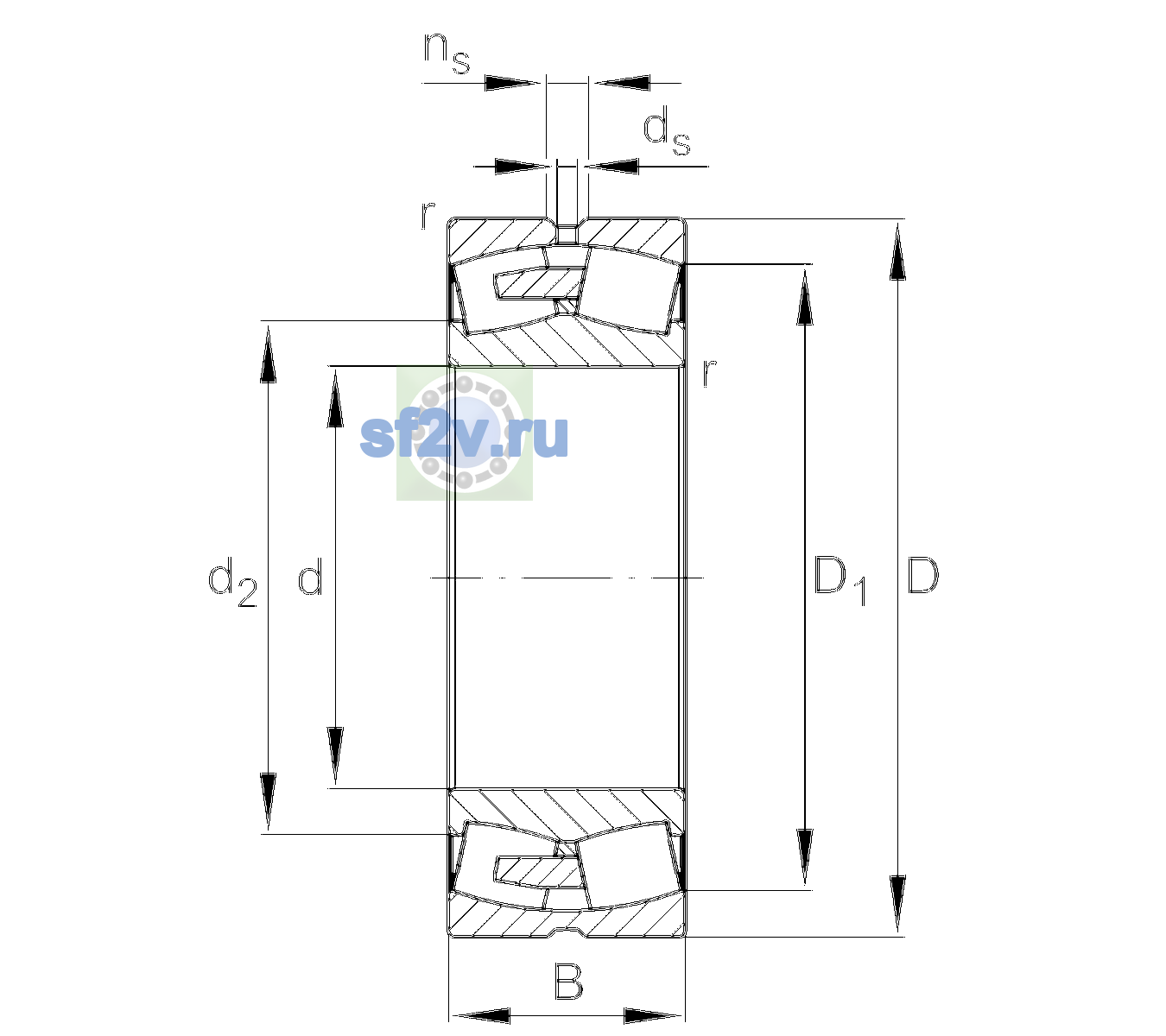

Размеры и геометрия

6

Наружный диаметр подшипника D: 520 mm
340 mm
Ширина B: 180 mm

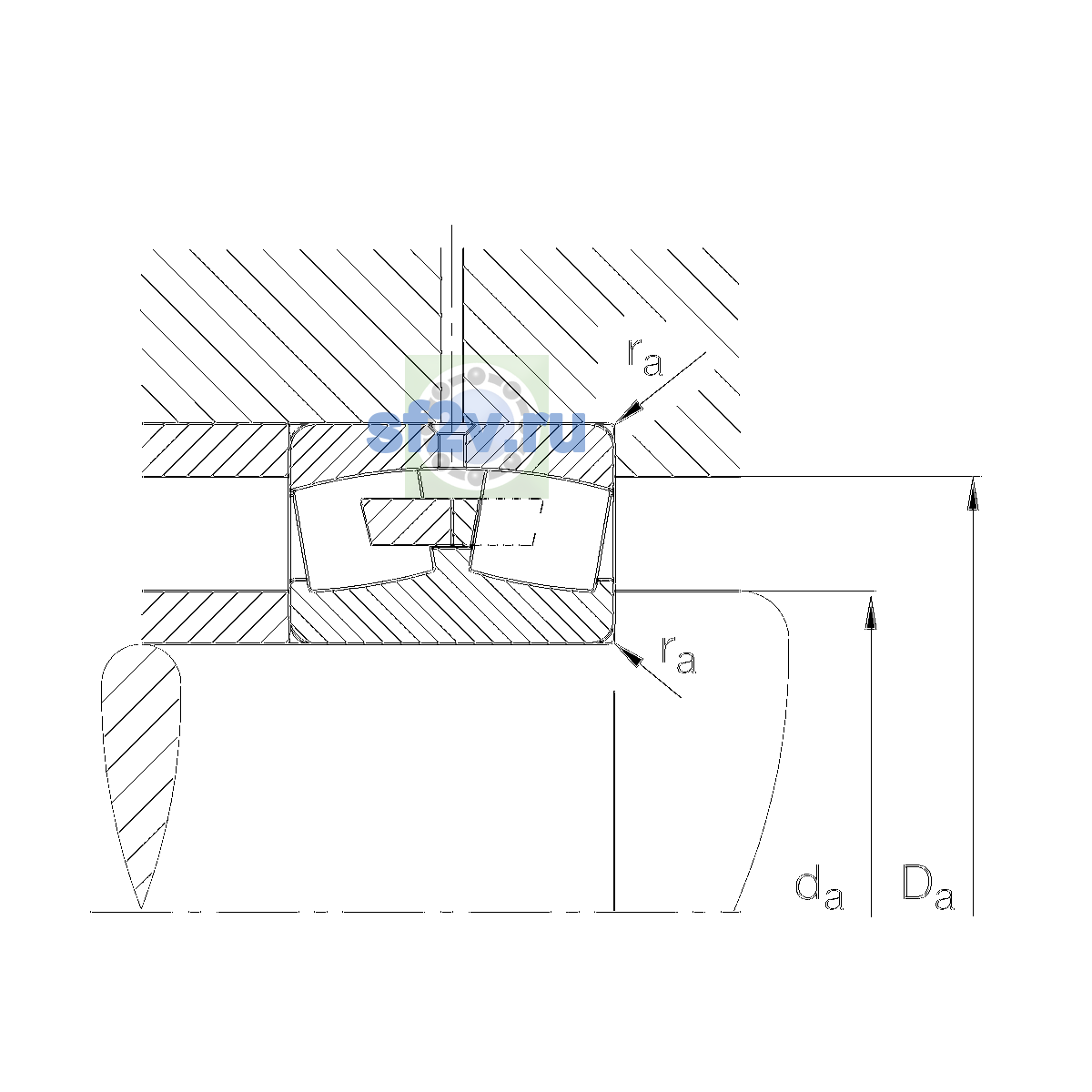

Максимальный диаметр упорного бурта корпуса Da max: 502 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 358 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 610 1/min
Предельная частота вращения: 1,080 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 3,550,000 N
Базовая статическая радиальная грузоподъёмность C0r: 6,200,000 N
Коэффициент динамической осевой нагрузки Y1: 2.12
Коэффициент динамической осевой нагрузки Y2: 3.15
Коэффициент статической осевой нагрузки Y0: 2.07
Предел усталостной нагрузки Cu / Pu: 530,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 138.3 kg
Обозначение товара / номер изделия производителя: 24068-BEA-XL-MB1-C5
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 456.1 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.32
Параметр ns по чертежу производителя [mm]: 17.7 mm
