FAG

AK56425-56662-XL

Name: AK56425-56662-XL
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 36,512 мм

КатегорияДругие конические

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

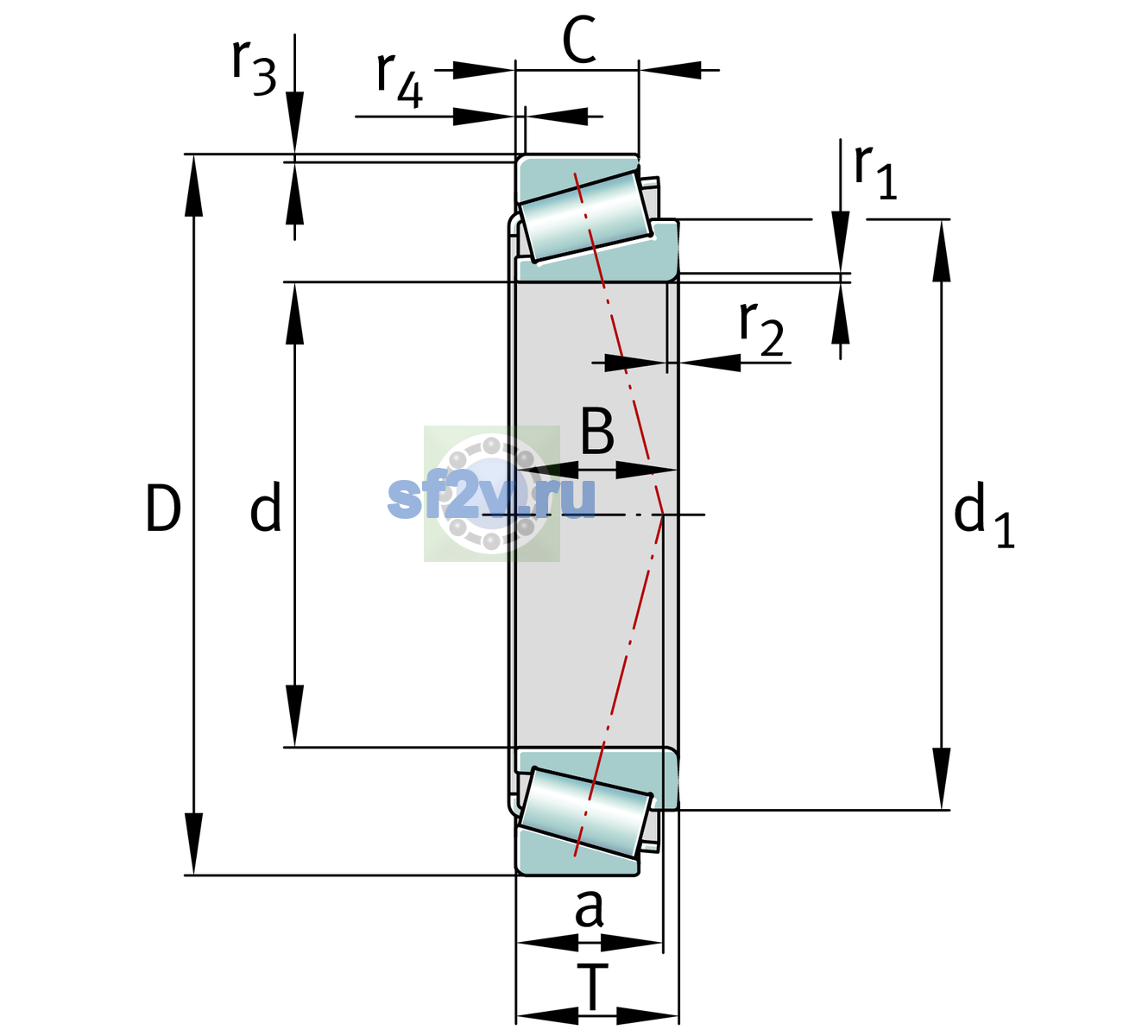

Размеры и геометрия

Наружный диаметр подшипника D: 168.275 mm
107.95 mm
Общая ширина T: 36.512 mm
Ширина B: 36.512 mm
Ширина наружного кольца C: 26.988 mm

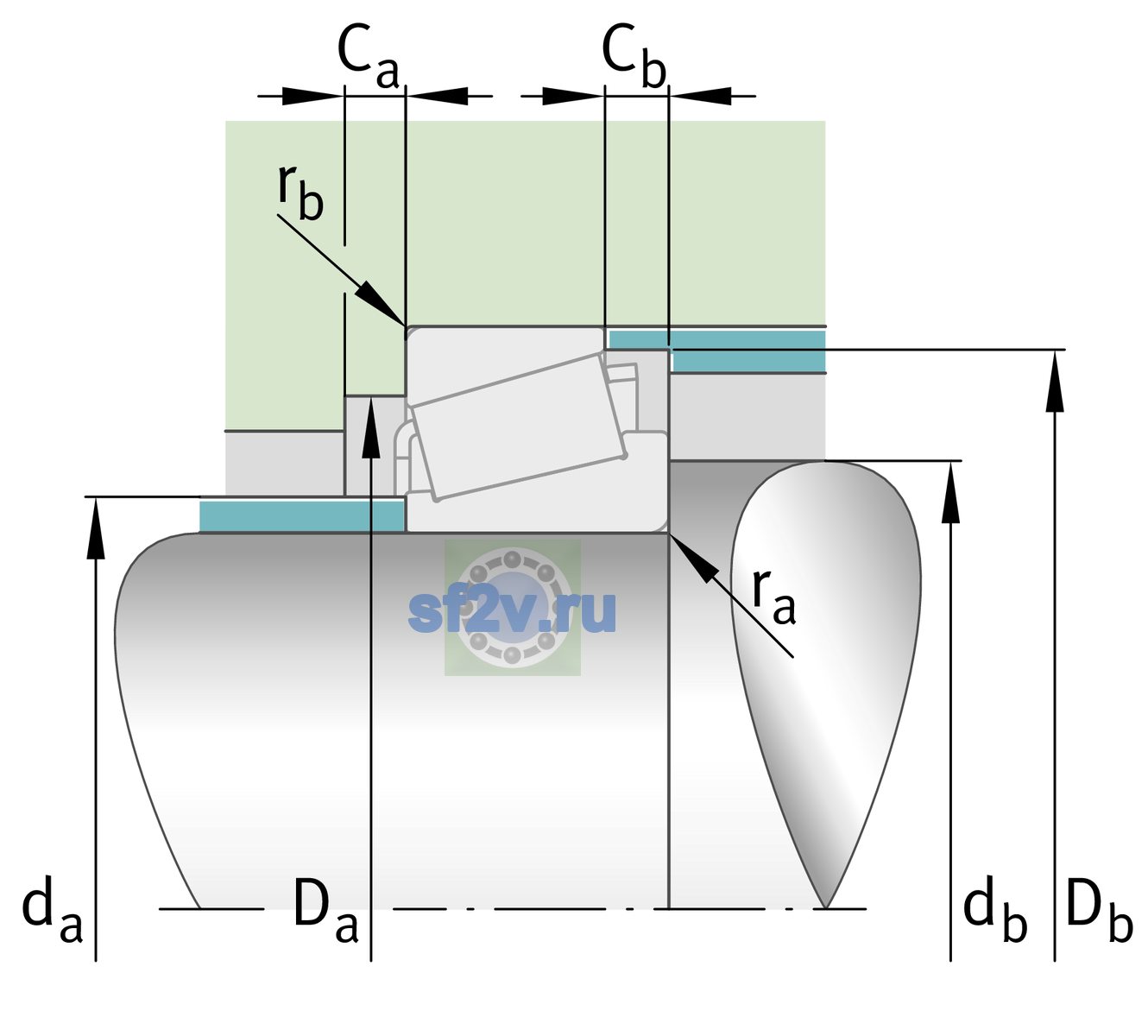

Максимальный диаметр упорного бурта корпуса Da max: 156 mm
117 mm
Максимальный допустимый радиус галтели ra: 3.6 mm
Минимальный диаметр упорного бурта вала da / db: 145 mm

Нагрузки, скорости и ресурс

Предельная частота вращения: 4,950 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 244,000 N
Базовая статическая радиальная грузоподъёмность C0r: 335,000 N
Коэффициент осевой нагрузки Y: 1.21
Коэффициент статической осевой нагрузки Y0: 0.66
Предел усталостной нагрузки Cu / Pu: 51,000 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 2.89 kg
Обозначение товара / номер изделия производителя: AK56425-56662-XL
Описание исполнения / варианта: Tolerance classABMA4XLClass 4 (ANSI/ABMA 19.2:2013), Tolerance of radial runout tKia, tKea and axial runout tSia reducedHeat treatmentStandard CageStandardSheet steel cage, roller-guided Internal designStandard Quality levelXLX-lifeNumber of rolling element rows1Single-row design
Параметр a по чертежу производителя [mm]: 38 mm
Параметр Ca min по чертежу производителя [mm]: 4 mm
Параметр Cb min по чертежу производителя [mm]: 8 mm
Параметр d1 по чертежу производителя [mm]: 137.1 mm
Параметр db min по чертежу производителя [mm]: 159 mm
123 mm
Параметр E по чертежу производителя [mm]: 0.5
Параметр r1, 2 min по чертежу производителя [mm]: 3.6 mm
Параметр r3, 4 min по чертежу производителя [mm]: 3.3 mm
Параметр rb max по чертежу производителя [mm]: 3.3 mm
