FAG

23976-MB-C3

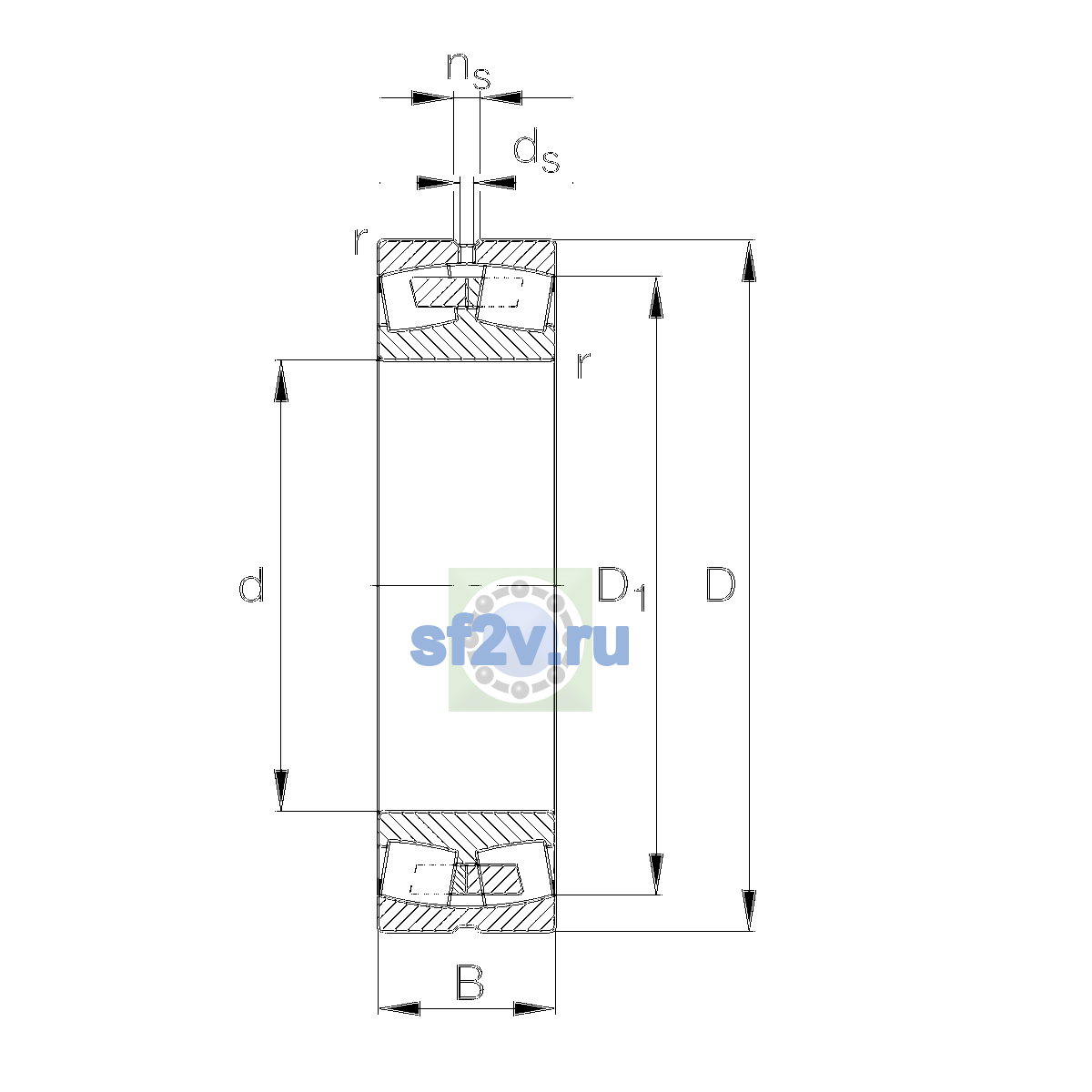

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 106 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 520 mm
380 mm
Ширина B: 106 mm

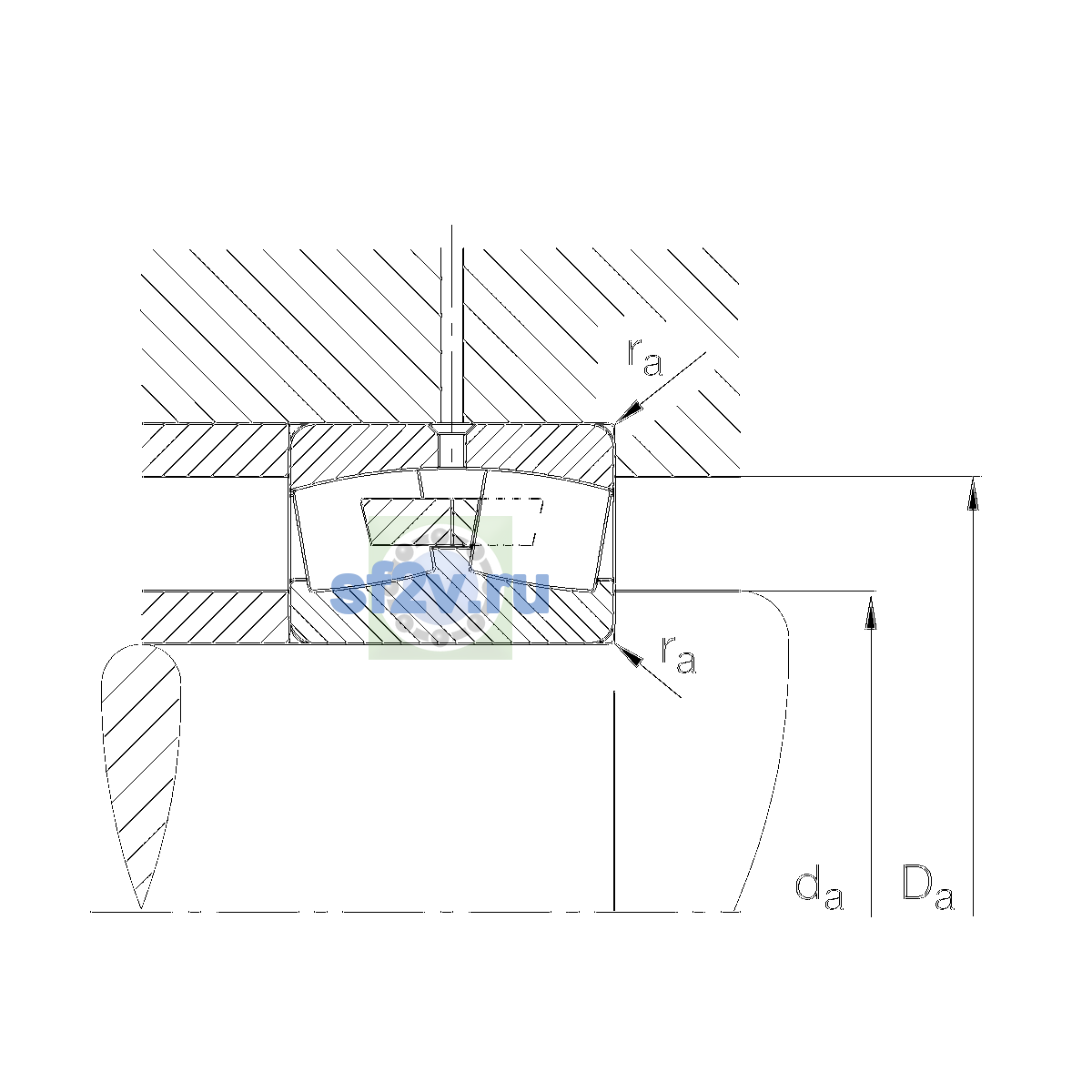

Максимальный диаметр упорного бурта корпуса Da max: 505.4 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 394.6 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 750 1/min
Предельная частота вращения: 1,340 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,780,000 N
Базовая статическая радиальная грузоподъёмность C0r: 4,000,000 N
Коэффициент динамической осевой нагрузки Y1: 3.58
Коэффициент динамической осевой нагрузки Y2: 5.33
Коэффициент статической осевой нагрузки Y0: 3.5
Предел усталостной нагрузки Cu / Pu: 270,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23976MB.C3</div>
Масса: 68.64 kg
Обозначение товара / номер изделия производителя: 23976-MB-C3
Описание исполнения / варианта: Bore typeZCylindricalCageMBSolid brass cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 477.6 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.19
Параметр ns по чертежу производителя [mm]: 17.7 mm
