FAG

24172-BE-XL-K30-C4

Name: 24172-BE-XL-K30-C4
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 243 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 600 mm
360 mm
Ширина B: 243 mm

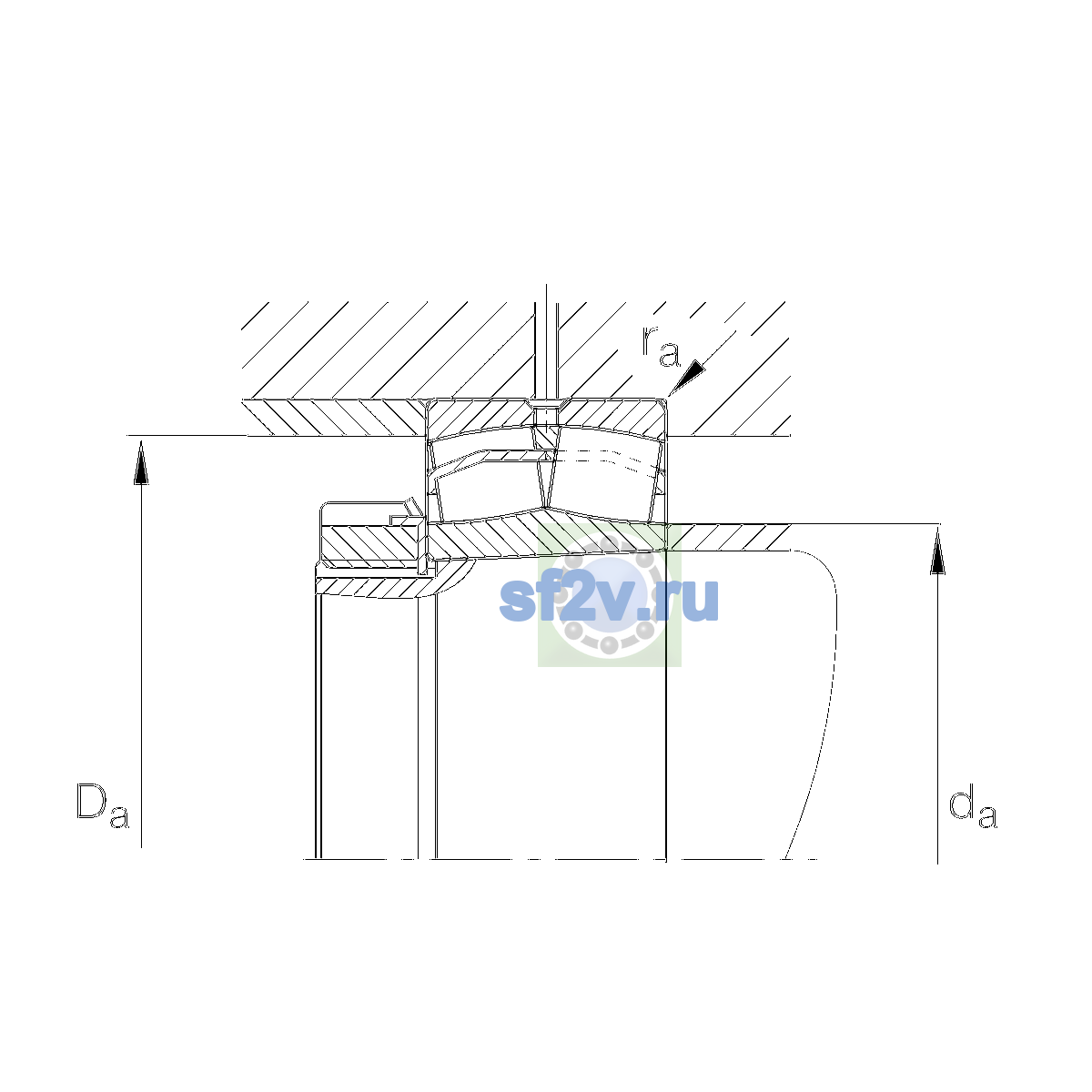

Максимальный диаметр упорного бурта корпуса Da max: 580 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 380 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 350 1/min
Предельная частота вращения: 890 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 5,600,000 N
Базовая статическая радиальная грузоподъёмность C0r: 9,100,000 N
Коэффициент динамической осевой нагрузки Y1: 1.69
Коэффициент динамической осевой нагрузки Y2: 2.52
Коэффициент статической осевой нагрузки Y0: 1.65
Предел усталостной нагрузки Cu / Pu: 680,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>24172-B-K30-C4, 24172-E1-K30-C4</div>
Масса: 263 kg
Обозначение товара / номер изделия производителя: 24172-BE-XL-K30-C4
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeK30Tapered, taper 1:30CageJPBSheet metal cageRadial internal clearanceC4 (Group 4)Internal clearance larger than C3Relubrication featureStandard

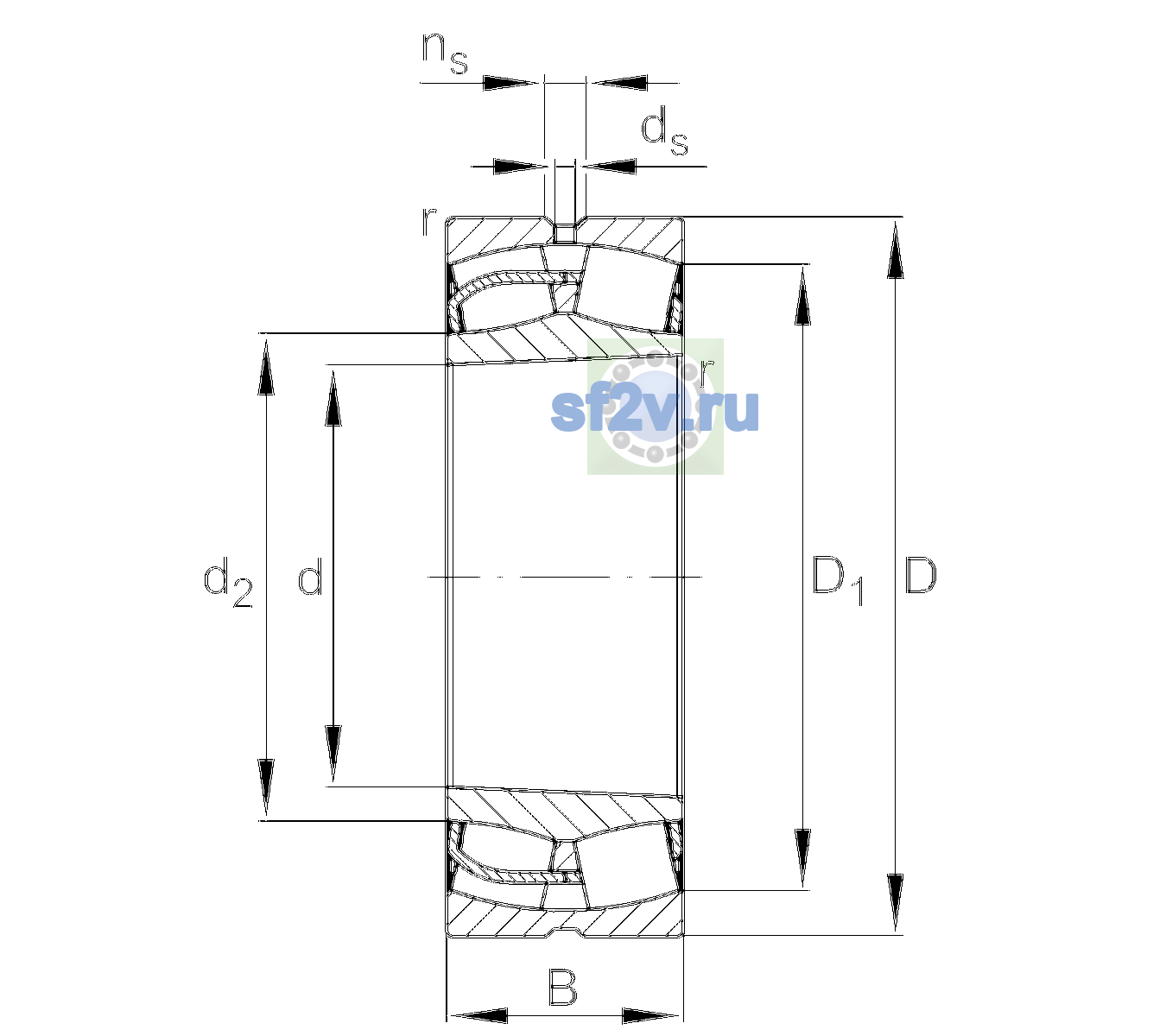

Параметр d1 по чертежу производителя [mm]: 505.9 mm
Параметр d2 по чертежу производителя [mm]: 399.4 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.4
Параметр ns по чертежу производителя [mm]: 17.7 mm
