FAG

23124-E1A-XL-M-C4

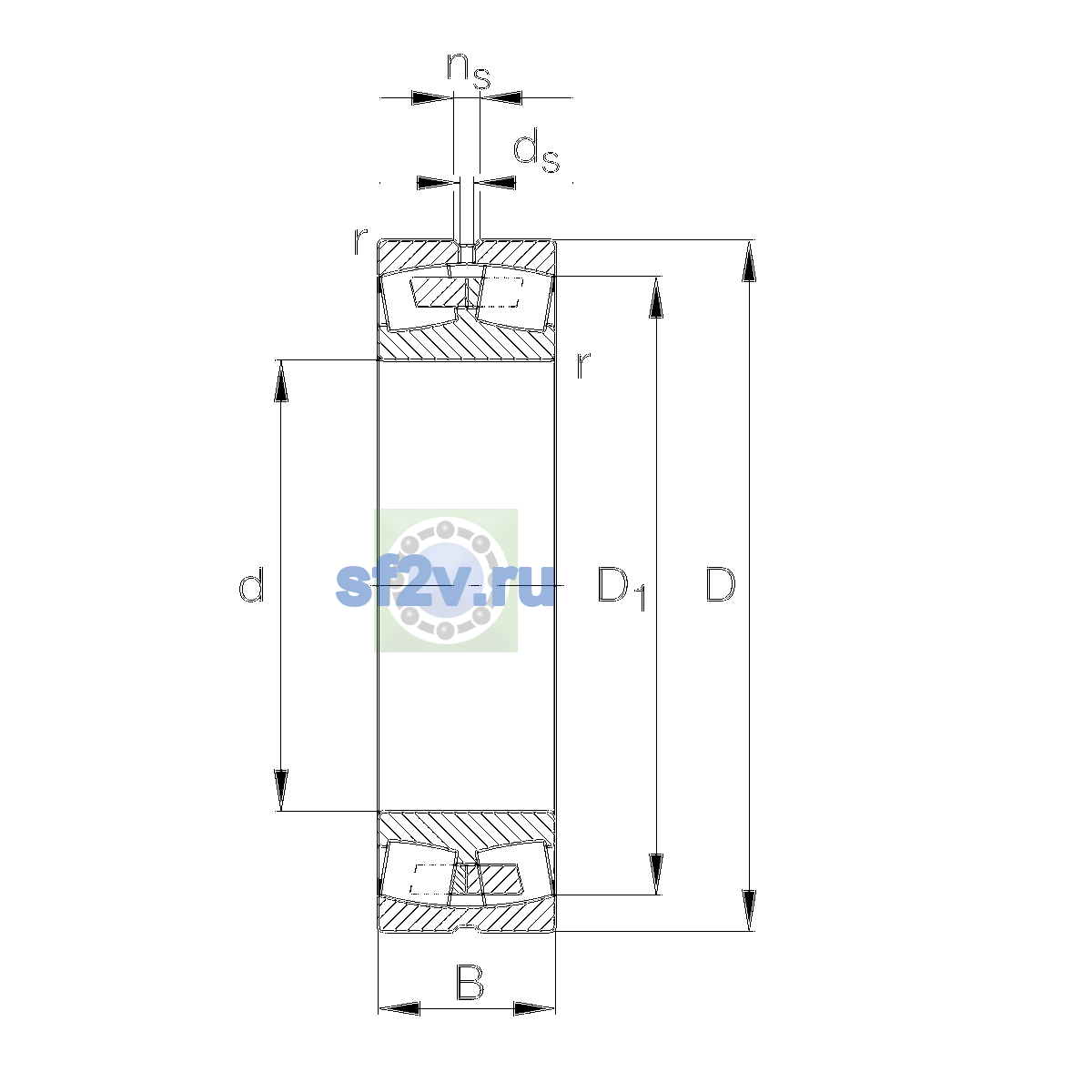

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 62 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 200 mm
120 mm
Ширина B: 62 mm

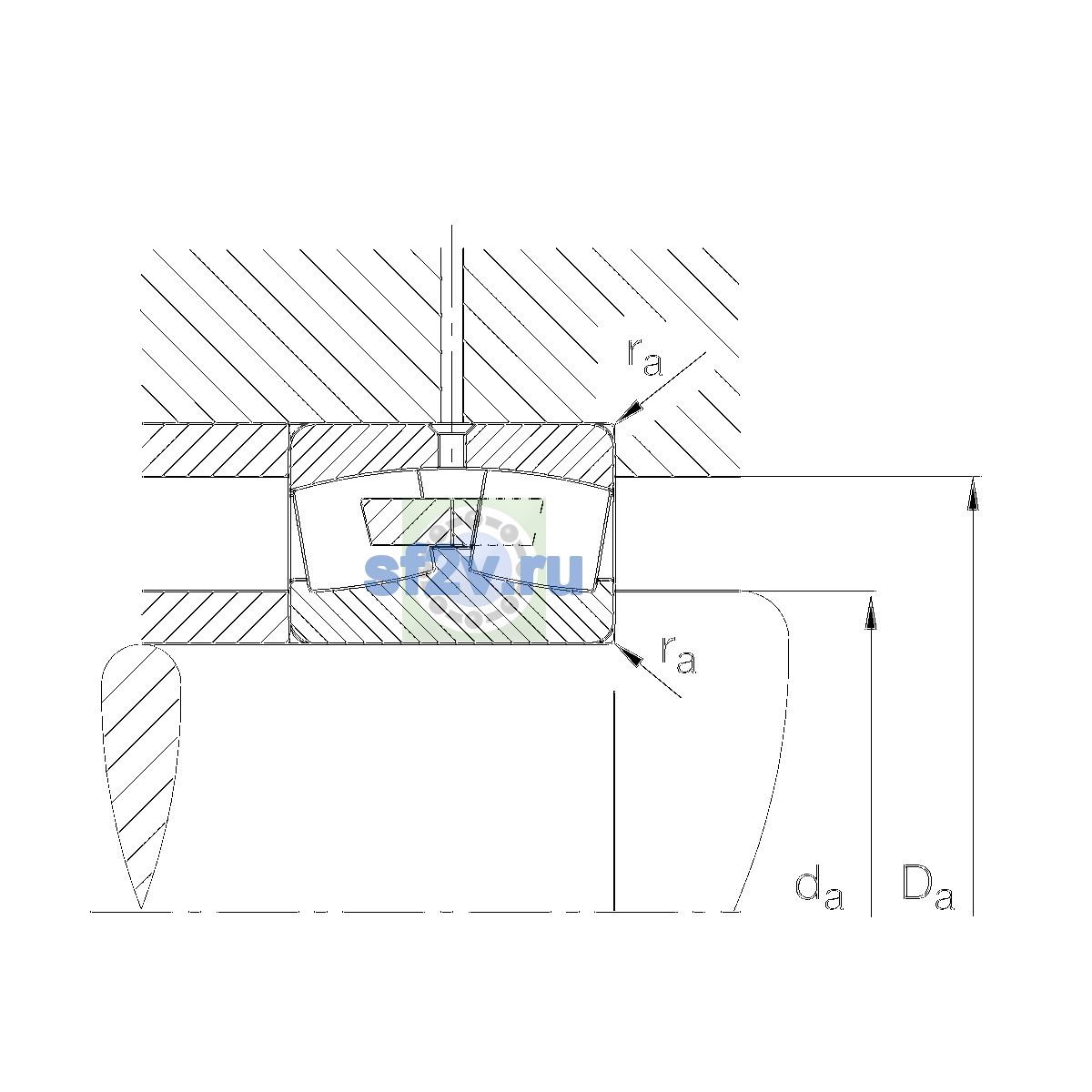

Максимальный диаметр упорного бурта корпуса Da max: 189 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 131 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,290 1/min
Предельная частота вращения: 3,400 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 630,000 N
Базовая статическая радиальная грузоподъёмность C0r: 800,000 N
Коэффициент динамической осевой нагрузки Y1: 2.39
Коэффициент динамической осевой нагрузки Y2: 3.56
Коэффициент статической осевой нагрузки Y0: 2.34
Предел усталостной нагрузки Cu / Pu: 74,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23124-E1A-M-C4, 23124E1A.M.C4</div>
Масса: 7.7 kg
Обозначение товара / номер изделия производителя: 23124-E1A-XL-M-C4
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceC4 (Group 4)Internal clearance larger than C3Relubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 177.4 mm
Параметр ds по чертежу производителя [mm]: 4.8 mm
Параметр E по чертежу производителя [mm]: 0.28
Параметр ns по чертежу производителя [mm]: 9.5 mm
