FAG

11209-TVH

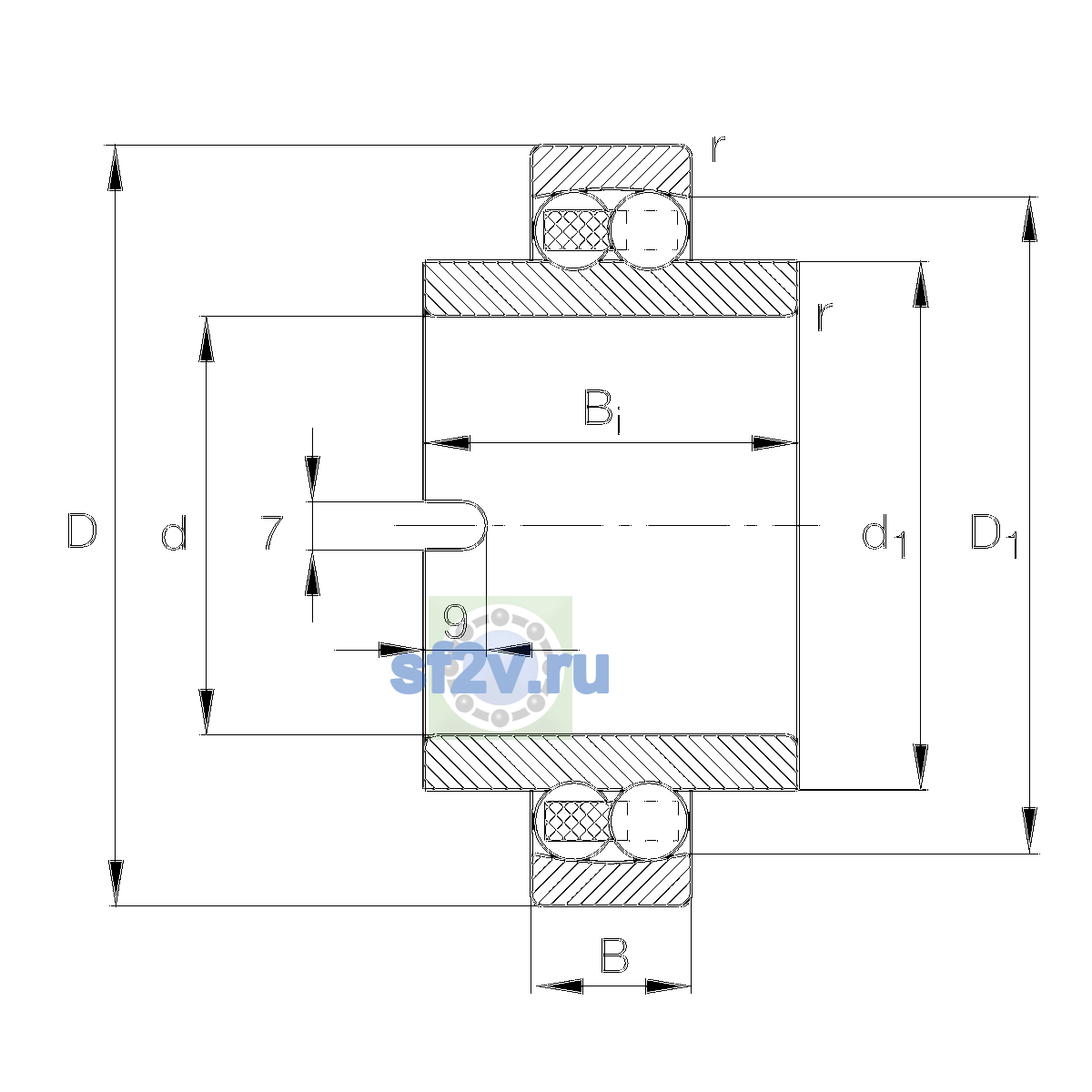

d Внутренний диаметр — мм

D Наружный диаметр — мм

T Высота / ширина 9 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 85 mm
45 mm
Общая ширина T: 9 mm
Ширина B: 7 mm
19 mm
Максимальный диаметр упорного бурта корпуса Da max: 78 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный размер фаски / радиус r min: 1.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 8,200 1/min
Предельная частота вращения: 9,300 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 22,000 N
Базовая статическая радиальная грузоподъёмность C0r: 7,300 N
Коэффициент динамической осевой нагрузки Y1: 3.03
Коэффициент динамической осевой нагрузки Y2: 4.68
Коэффициент статической осевой нагрузки Y0: 3.17
Предел усталостной нагрузки Cu / Pu: 465 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>11209TV</div>
Масса: 0.788 kg
Обозначение товара / номер изделия производителя: 11209-TVH
Описание исполнения / варианта: CageTVHsolid cage made of glass-fiber reinforced polyamid PA66
Параметр Bi по чертежу производителя: 58 mm
Параметр d1 по чертежу производителя [mm]: 57.7 mm
72.11 mm
Параметр E по чертежу производителя [mm]: 0.21
