- Заменяет / предыдущая модификация
-
<div>29424-E1</div>
- Масса
-
16.31 kg
- Обозначение товара / номер изделия производителя
-
29424-E1-XL
- Описание исполнения / варианта
-
CageJPSheet metal cageLocating feature, shaft washerWithout Handling thread holesWithout Heat treatmentStandard Constricted width and inclination variationStandard Test certificateWithout

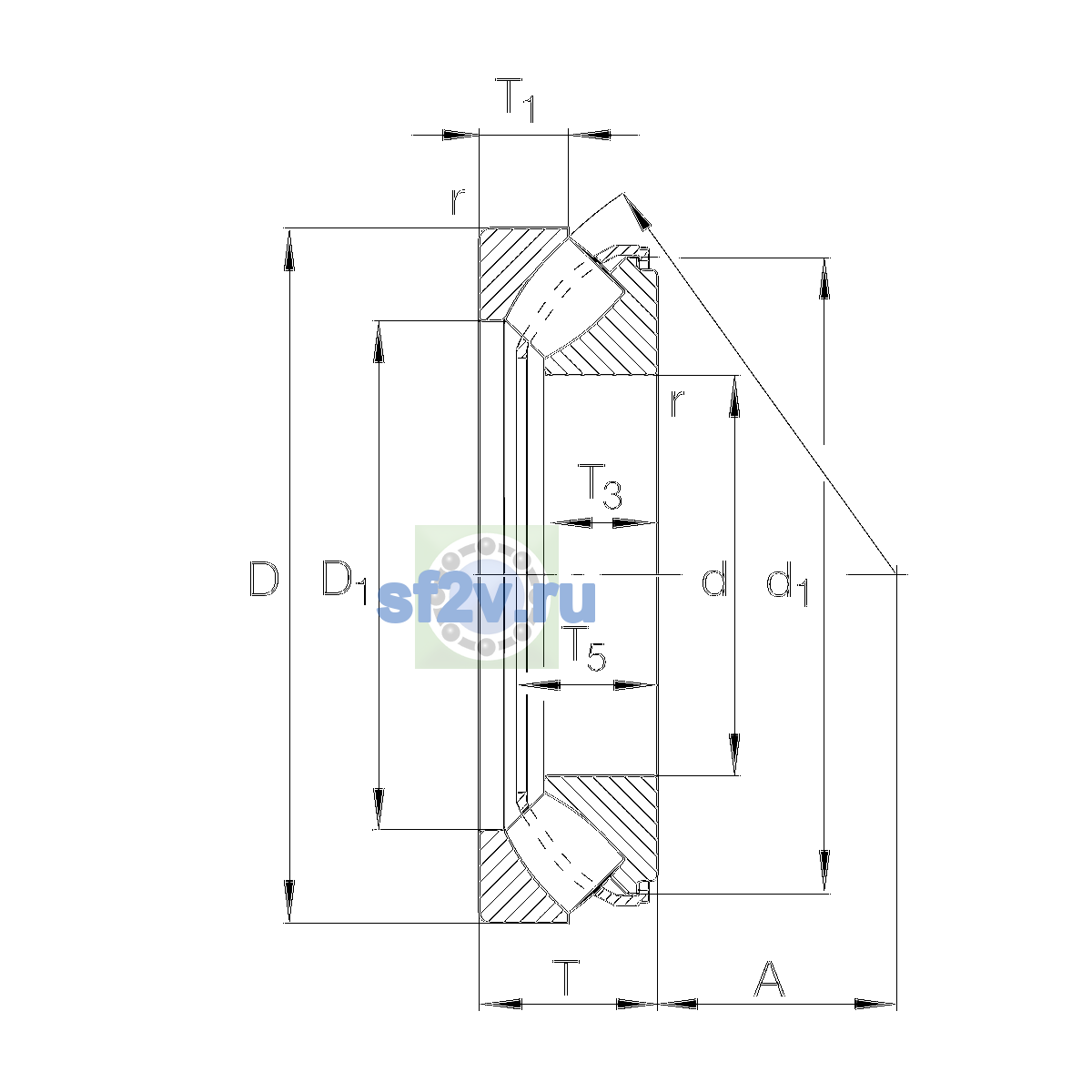

- Параметр a по чертежу производителя [mm]
-
74 mm
- Параметр C0a по чертежу производителя [N]
-
3,700,000 N
- Параметр Cua по чертежу производителя [N]
-
400,000 N
- Параметр d1 по чертежу производителя [mm]
-
218.8 mm
171 mm

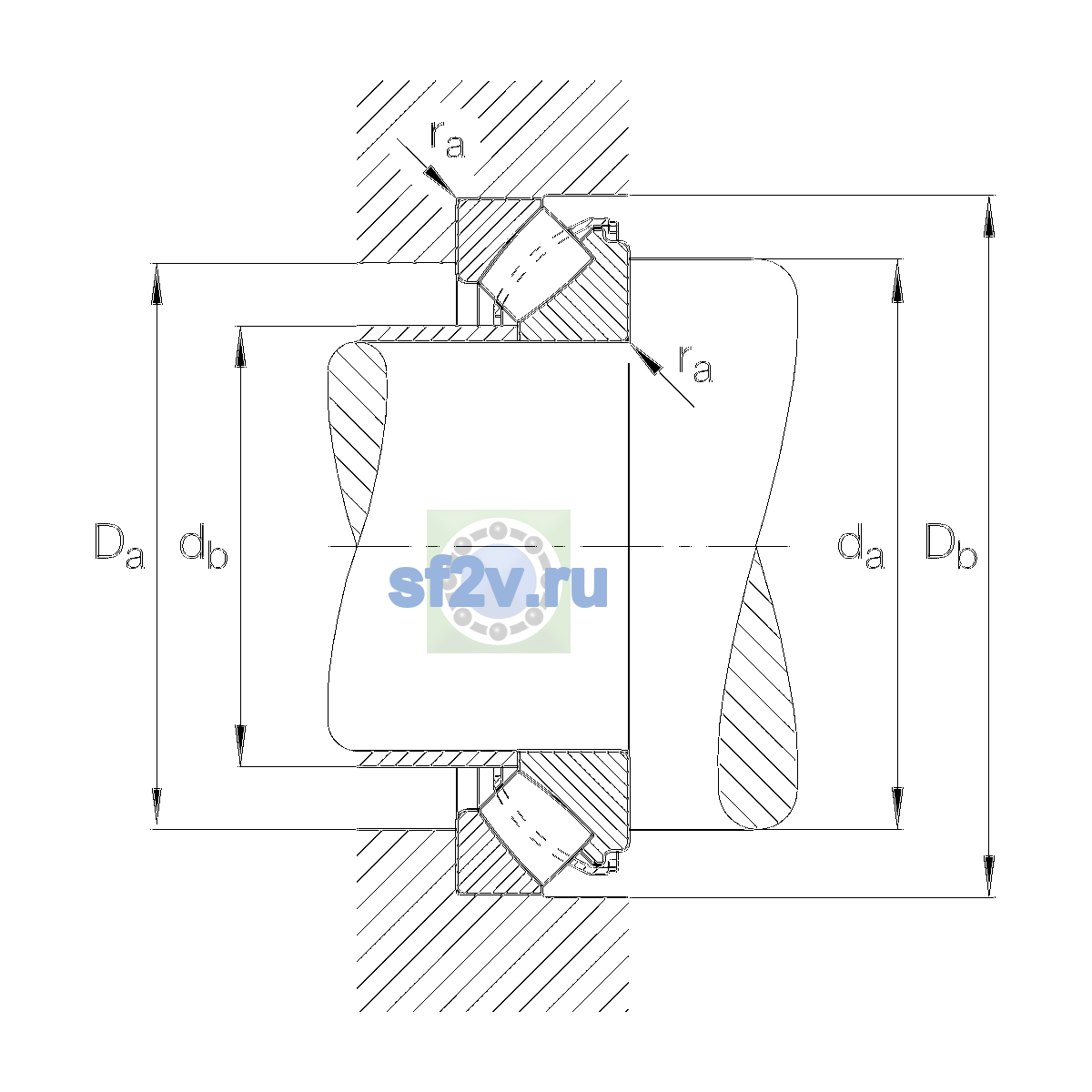

- Параметр Db max по чертежу производителя [mm]
-
142 mm
- Параметр db min по чертежу производителя [mm]
-
254 mm

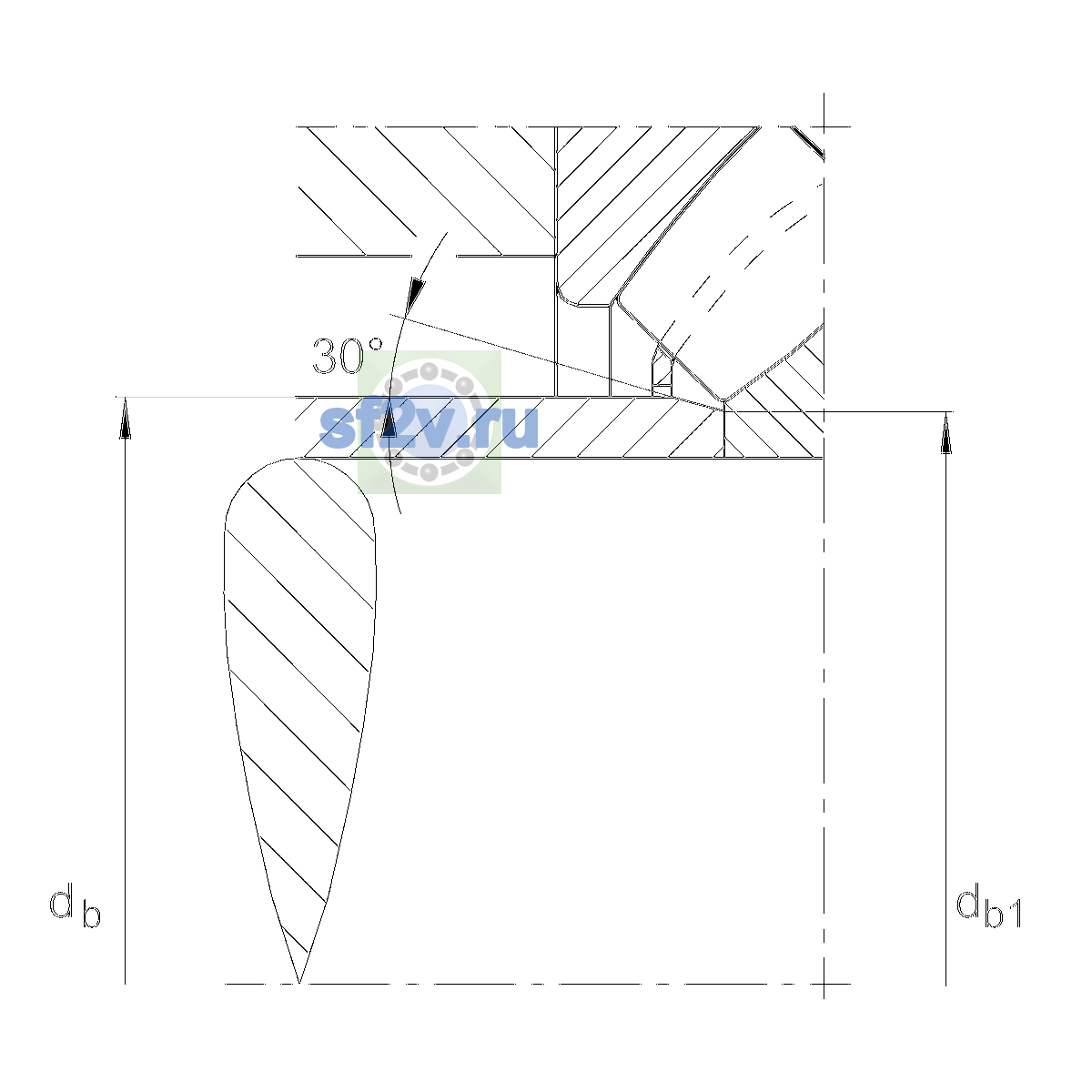

- Параметр db1 max по чертежу производителя [mm]
-
132 mm
- Параметр T1 по чертежу производителя [mm]
-
36.5 mm
- Параметр T3 по чертежу производителя [mm]
-
50.5 mm
- Параметр T5 по чертежу производителя [mm]
-
70 mm
