FAG

2203-TVH>N

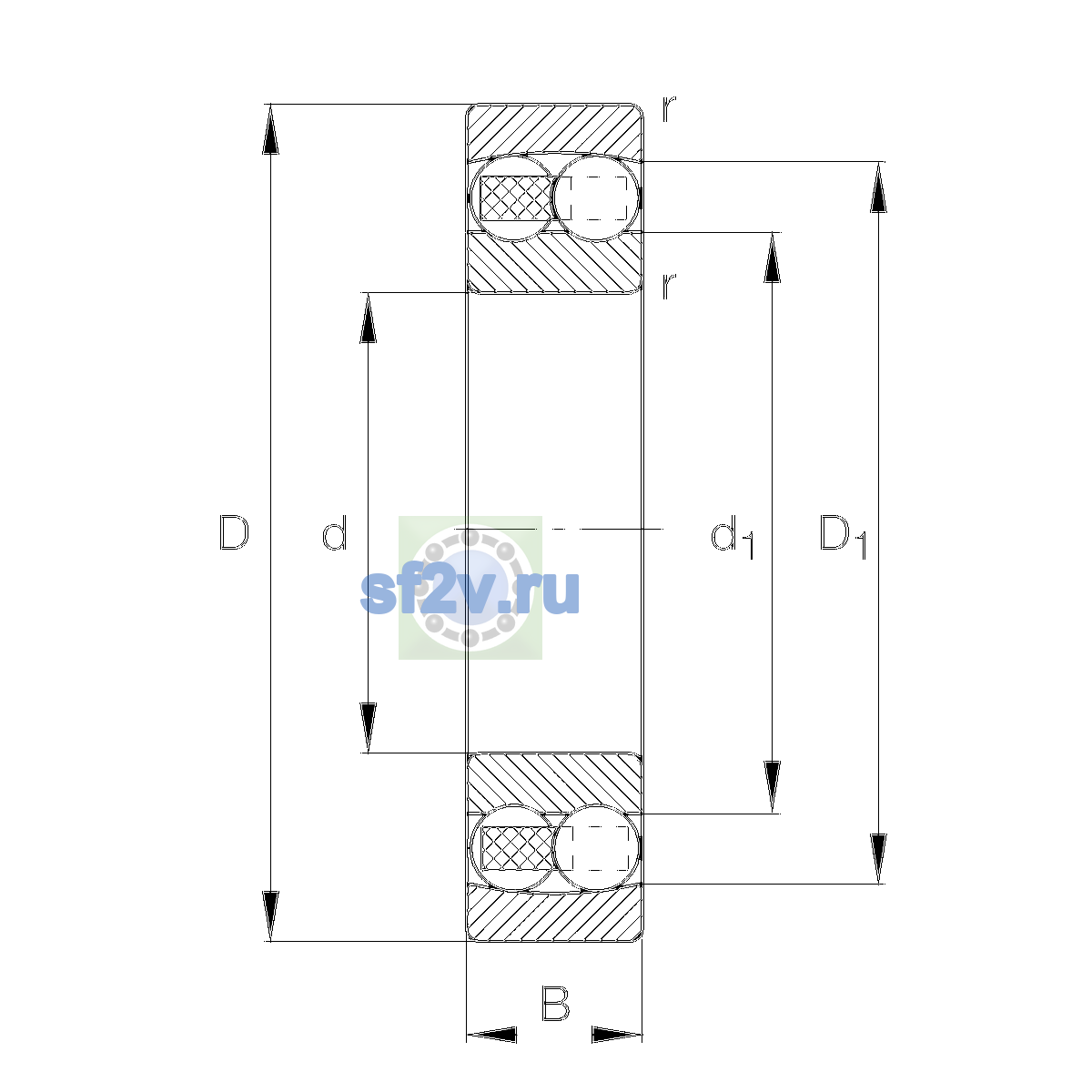

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 16 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 40 mm
17 mm
Ширина B: 16 mm

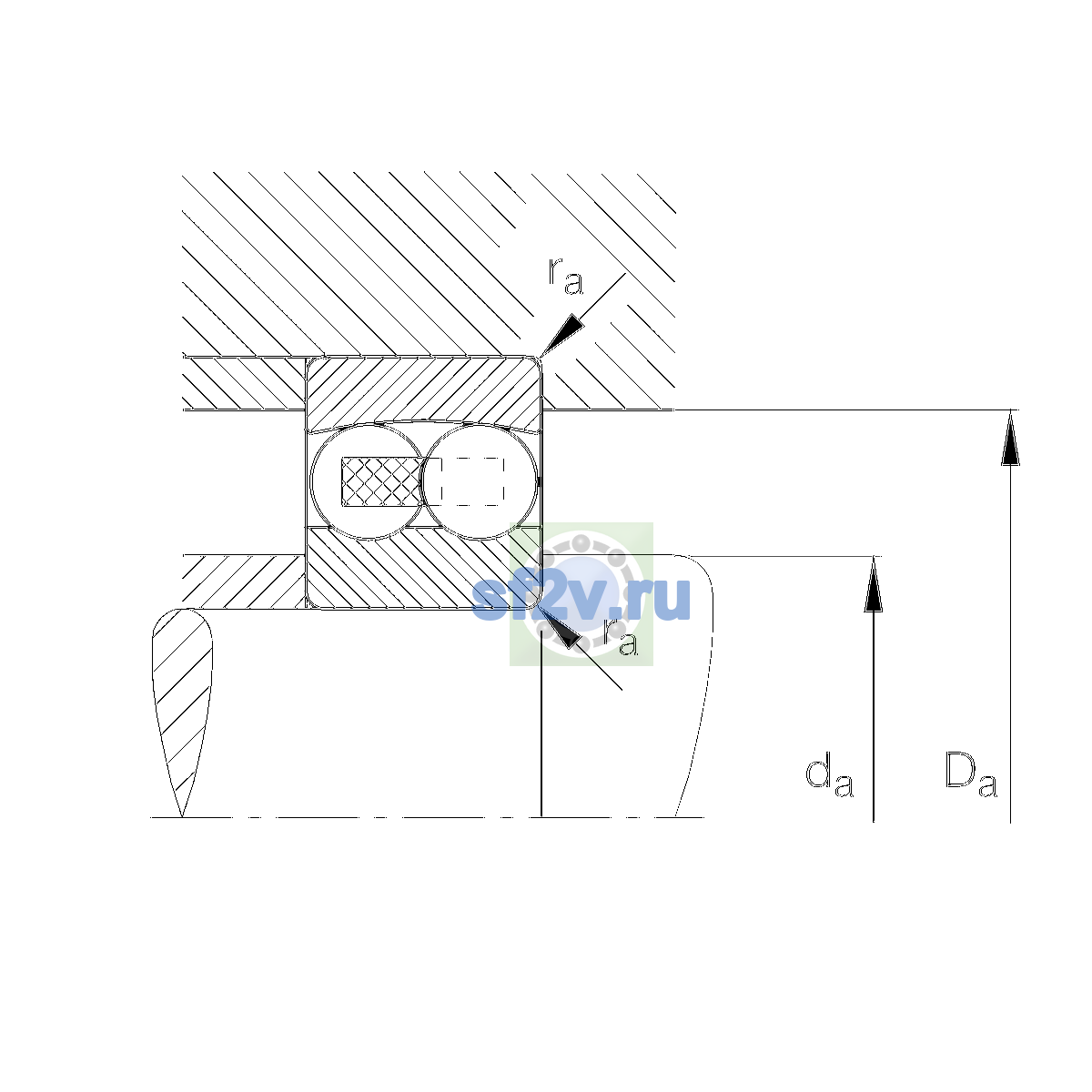

Максимальный диаметр упорного бурта корпуса Da max: 35.8 mm
Максимальный допустимый радиус галтели ra: 0.6 mm
Минимальный диаметр упорного бурта вала da / db: 21.2 mm
Минимальный размер фаски / радиус r min: 0.6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 17,400 1/min
Предельная частота вращения: 19,100 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 11,800 N
Базовая статическая радиальная грузоподъёмность C0r: 2,750 N
Коэффициент динамической осевой нагрузки Y1: 1.37
Коэффициент динамической осевой нагрузки Y2: 2.11
Коэффициент статической осевой нагрузки Y0: 1.43
Предел усталостной нагрузки Cu / Pu: 176 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

5

Масса: 0.085 kg
Обозначение товара / номер изделия производителя: 2203-TVH>N
Описание исполнения / варианта: Version code>NNot marked on bearingBore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)
Параметр d1 по чертежу производителя [mm]: 23.9 mm
33.86 mm
Параметр E по чертежу производителя [mm]: 0.46
