FAG

24152-BE-XL-C5

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 180 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 440 mm
260 mm
Ширина B: 180 mm

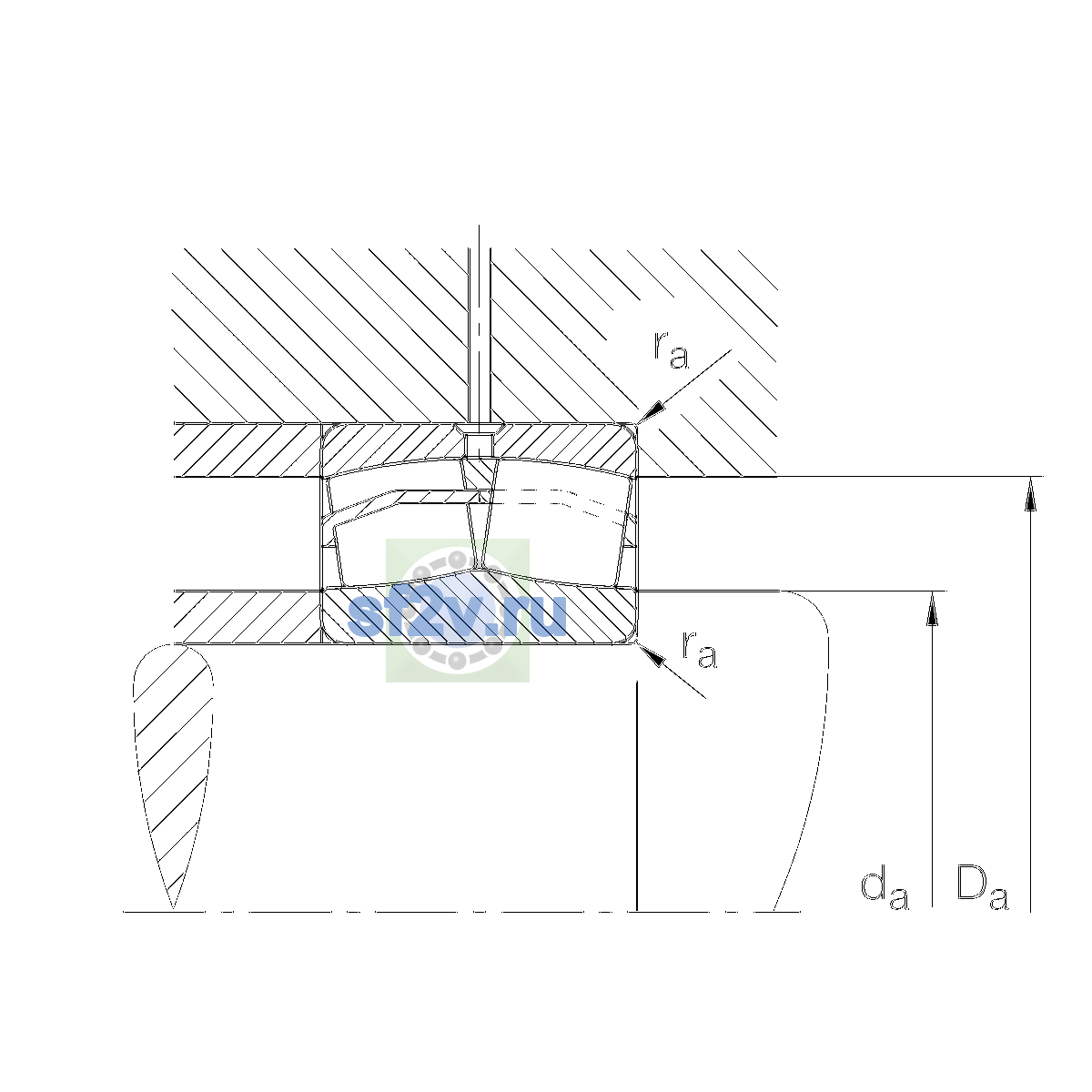

Максимальный диаметр упорного бурта корпуса Da max: 423 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 277 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 560 1/min
Предельная частота вращения: 1,290 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 3,150,000 N
Базовая статическая радиальная грузоподъёмность C0r: 4,900,000 N
Коэффициент динамической осевой нагрузки Y1: 1.67
Коэффициент динамической осевой нагрузки Y2: 2.49
Коэффициент статической осевой нагрузки Y0: 1.63
Предел усталостной нагрузки Cu / Pu: 400,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 109.46 kg
Обозначение товара / номер изделия производителя: 24152-BE-XL-C5
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC5 (Group 5)Internal clearance larger than C4Relubrication featureStandard

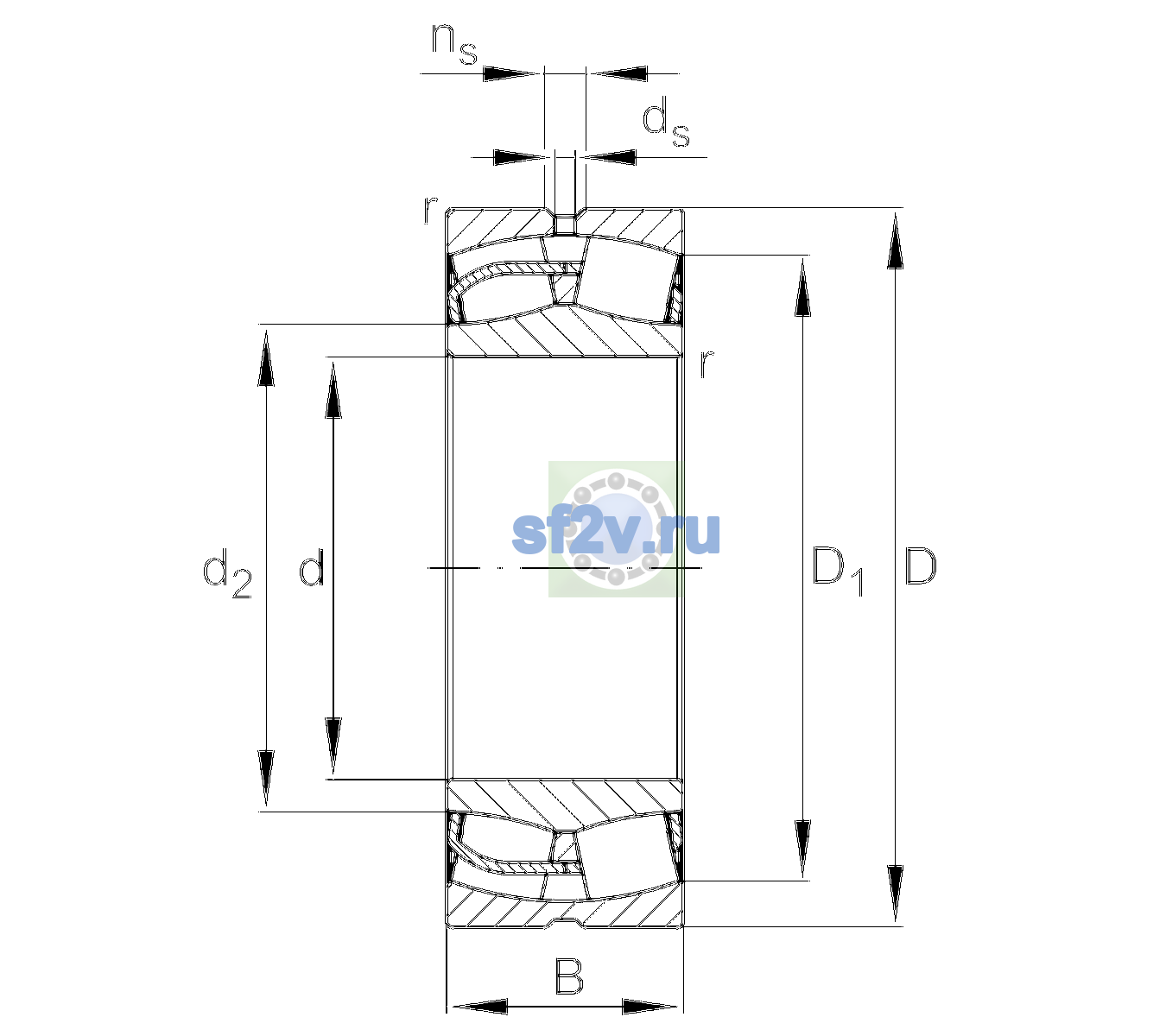

Параметр d1 по чертежу производителя [mm]: 370.6 mm
Параметр d2 по чертежу производителя [mm]: 292.2 mm
Параметр ds по чертежу производителя [mm]: 8 mm
Параметр E по чертежу производителя [mm]: 0.4
Параметр ns по чертежу производителя [mm]: 15 mm
