FAG

23024-E1A-XL-M

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 46 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 180 mm
120 mm
Ширина B: 46 mm

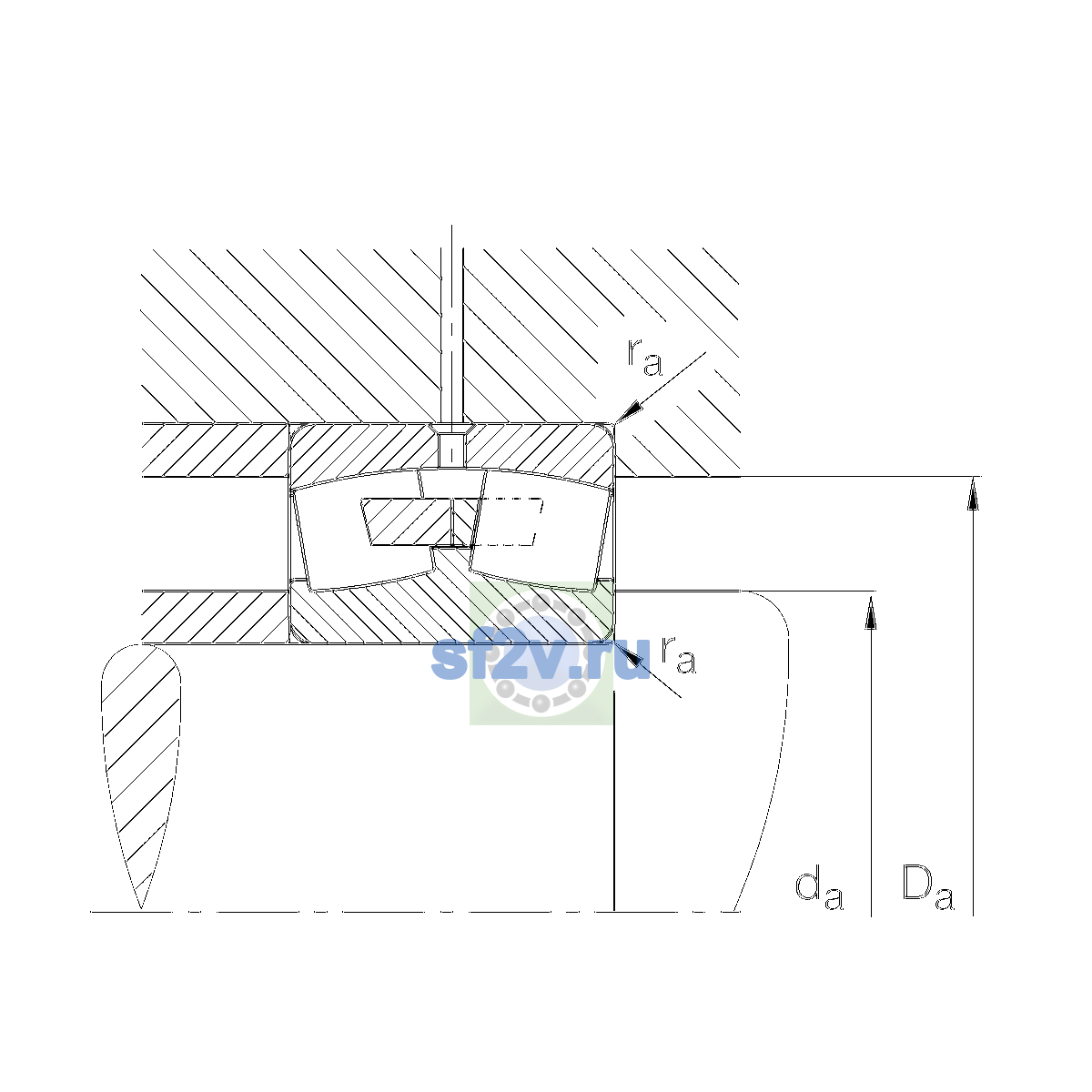

Максимальный диаметр упорного бурта корпуса Da max: 171.2 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 128.8 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,800 1/min
Предельная частота вращения: 3,950 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 430,000 N
Базовая статическая радиальная грузоподъёмность C0r: 580,000 N
Коэффициент динамической осевой нагрузки Y1: 3.04
Коэффициент динамической осевой нагрузки Y2: 4.53
Коэффициент статической осевой нагрузки Y0: 2.97
Предел усталостной нагрузки Cu / Pu: 60,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23024-E1A-M, 23024E1A.M</div>
Масса: 4.04 kg
Обозначение товара / номер изделия производителя: 23024-E1A-XL-M
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard

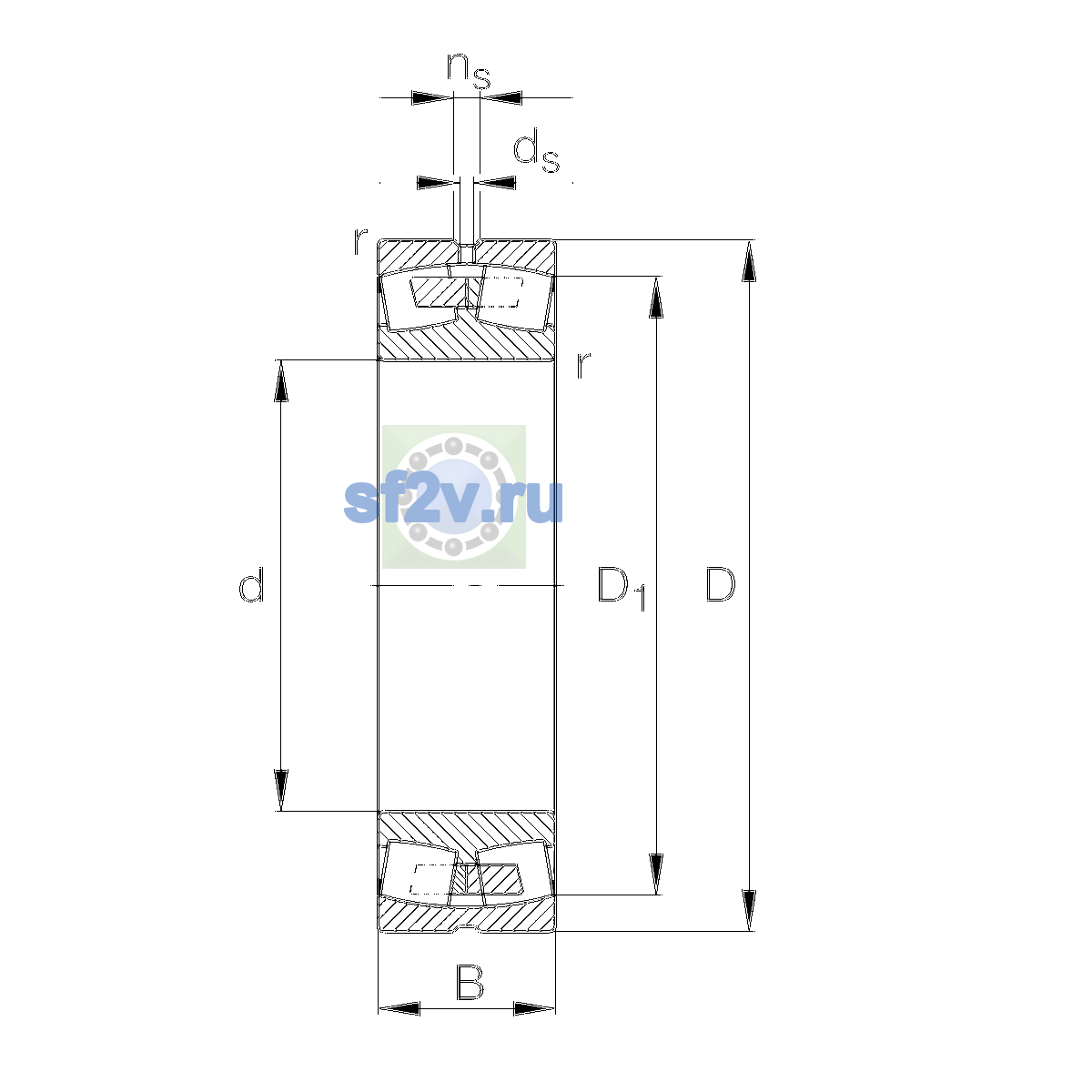

Параметр d1 по чертежу производителя [mm]: 164.7 mm
Параметр ds по чертежу производителя [mm]: 3.2 mm
Параметр E по чертежу производителя [mm]: 0.22
Параметр ns по чертежу производителя [mm]: 6.5 mm
