FAG

24136-BE-XL-2VSR

Name: 24136-BE-XL-2VSR
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 118 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 300 mm
180 mm
Ширина B: 118 mm

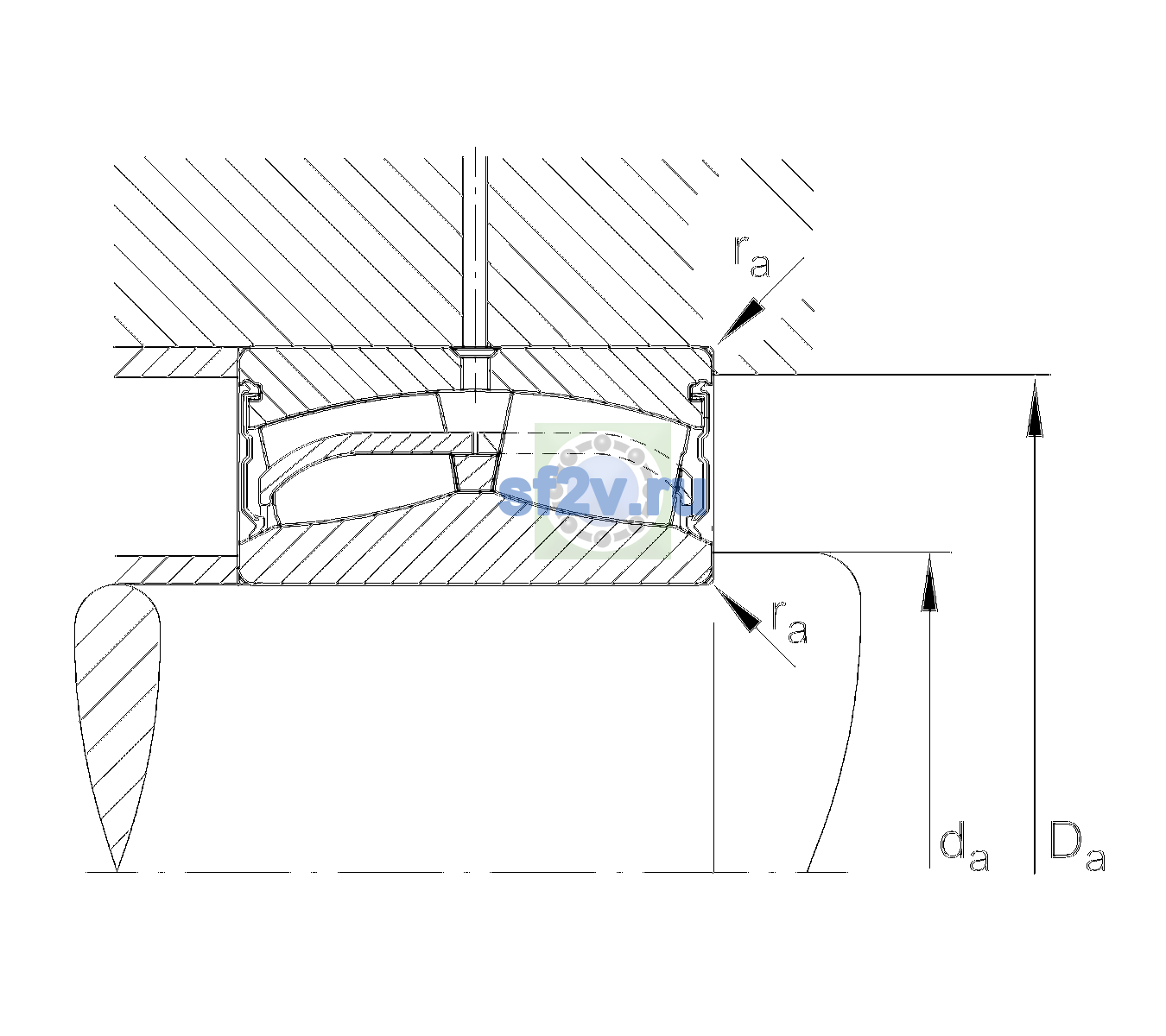

Максимальный диаметр упорного бурта корпуса Da max: 286 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 194 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

Предельная частота вращения: 500 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,460,000 N
Базовая статическая радиальная грузоподъёмность C0r: 2,170,000 N
Коэффициент динамической осевой нагрузки Y1: 1.86
Коэффициент динамической осевой нагрузки Y2: 2.77
Коэффициент статической осевой нагрузки Y0: 1.82
Предел усталостной нагрузки Cu / Pu: 208,000 N
Максимальная рабочая температура: 180 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>24136-E1-2VSR</div>
Масса: 33.2 kg
Обозначение товара / номер изделия производителя: 24136-BE-XL-2VSR
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard Sealing2VSRSeals on both sides, high temperature

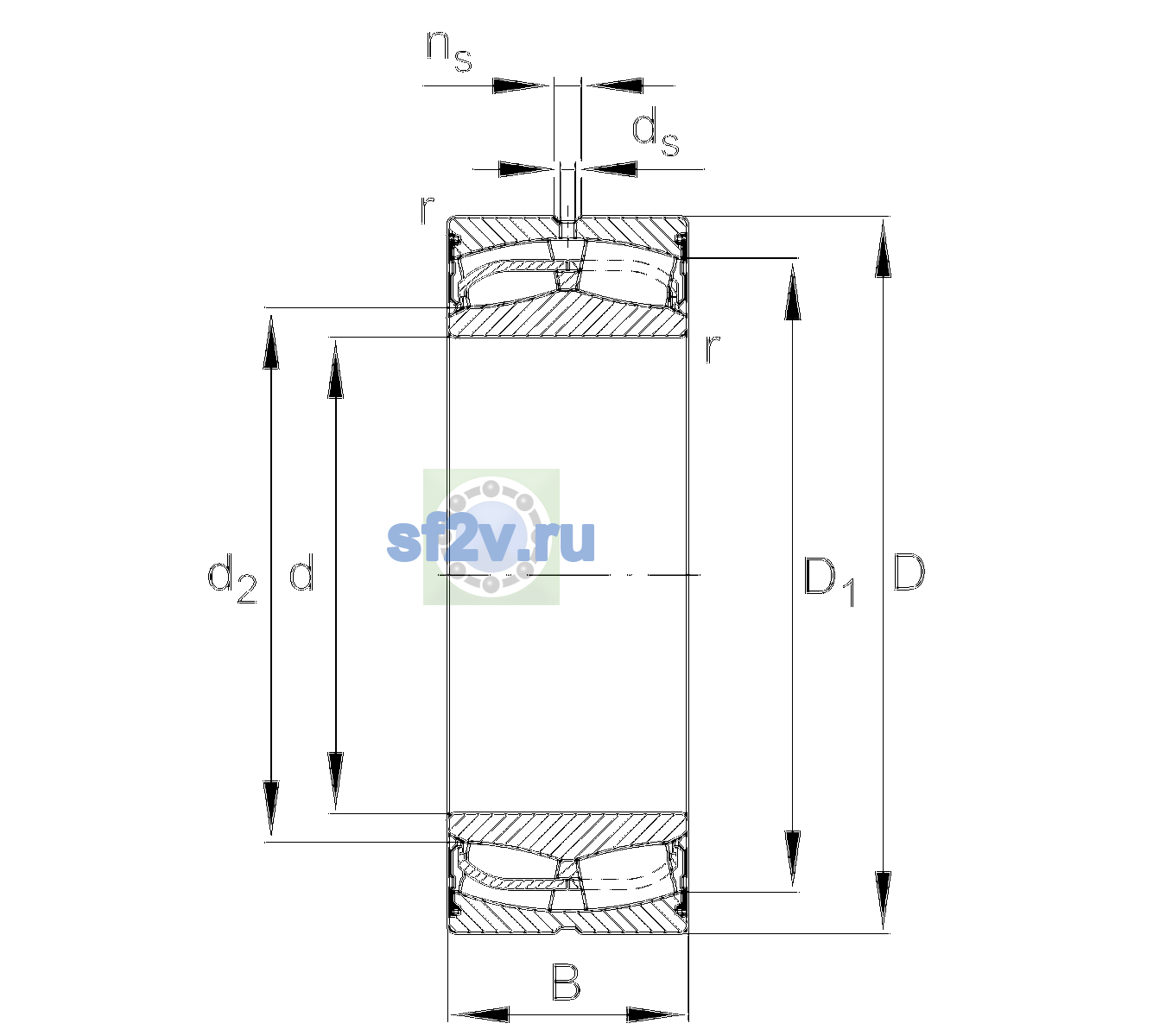

Параметр d1 по чертежу производителя [mm]: 276.3 mm
Параметр d2 по чертежу производителя [mm]: 196.2 mm
Параметр ds по чертежу производителя [mm]: 6.3 mm
Параметр E по чертежу производителя [mm]: 0.36
Параметр ns по чертежу производителя [mm]: 12.2 mm
