FAG

30240-XL-DF-J30PC-A450-500

Name: 30240-XL-DF-J30PC-A450-500
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие конические

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 360 mm
200 mm

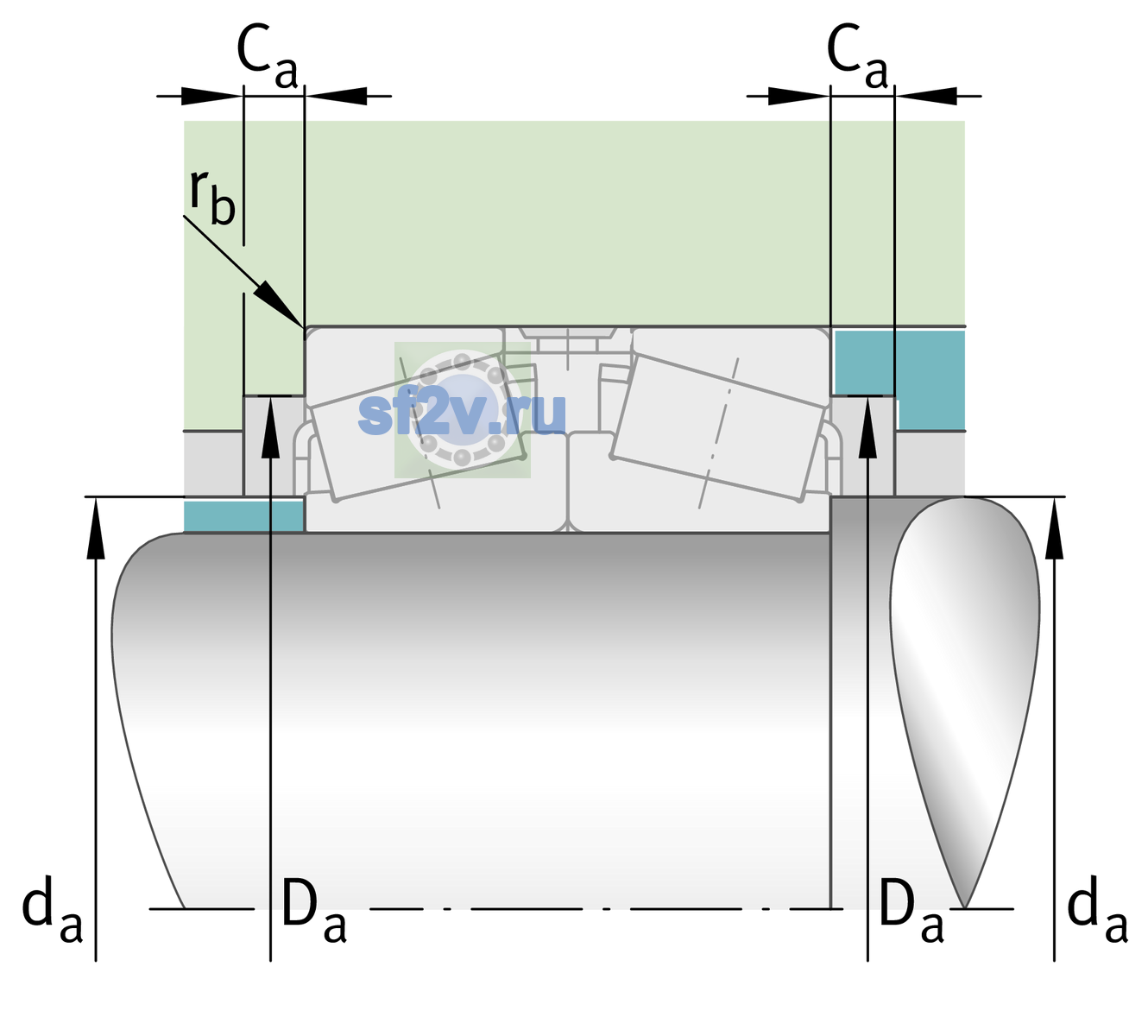

Максимальный диаметр упорного бурта корпуса Da max: 342 mm
237 mm
Минимальный диаметр упорного бурта вала da / db: 315 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 1,070 1/min
Предельная частота вращения: 2,140 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,540,000 N
Базовая статическая радиальная грузоподъёмность C0r: 2,120,000 N
Коэффициент динамической осевой нагрузки Y1: 1.55
Коэффициент динамической осевой нагрузки Y2: 2.31
Коэффициент статической осевой нагрузки Y0: 1.52
Предел усталостной нагрузки Cu / Pu: 260,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 53 kg
Обозначение товара / номер изделия производителя: 30240-XL-DF-J30PC-A450-500
Описание исполнения / варианта: Показать полное значение

Tolerance classPNXLNormal (ISO 492:2014), Tolerance of radial runout tKia, tKea and axial runout tSia reducedHeat treatmentStandard CageStandardSheet steel cage, roller-guided Axial internal clearanceA450-500Axial internal clearance between 450 and 500 ВµmQuality levelXLX-lifeMatched arrangementFX arrangementNumber of rolling element rows2Double-row design

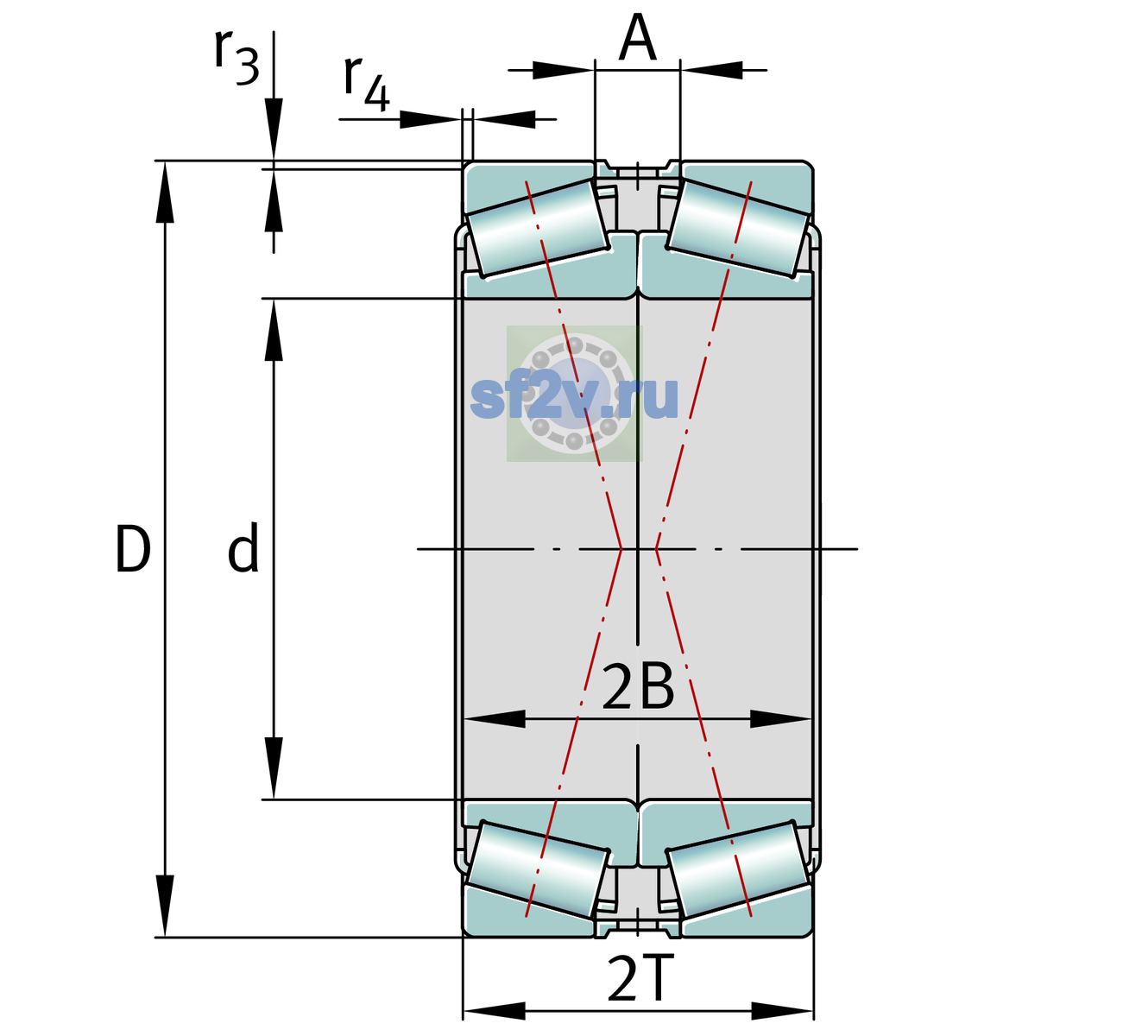

Параметр 2B по чертежу производителя: 116 mm
Параметр 2T по чертежу производителя: 128 mm
Параметр a по чертежу производителя [mm]: 32 mm
Параметр Ca min по чертежу производителя [mm]: 9 mm
Параметр E по чертежу производителя [mm]: 0.43
Параметр r3, 4 min по чертежу производителя [mm]: 4 mm
Параметр rb max по чертежу производителя [mm]: 4 mm
