FAG

22314-E1-XL>A

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 51 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

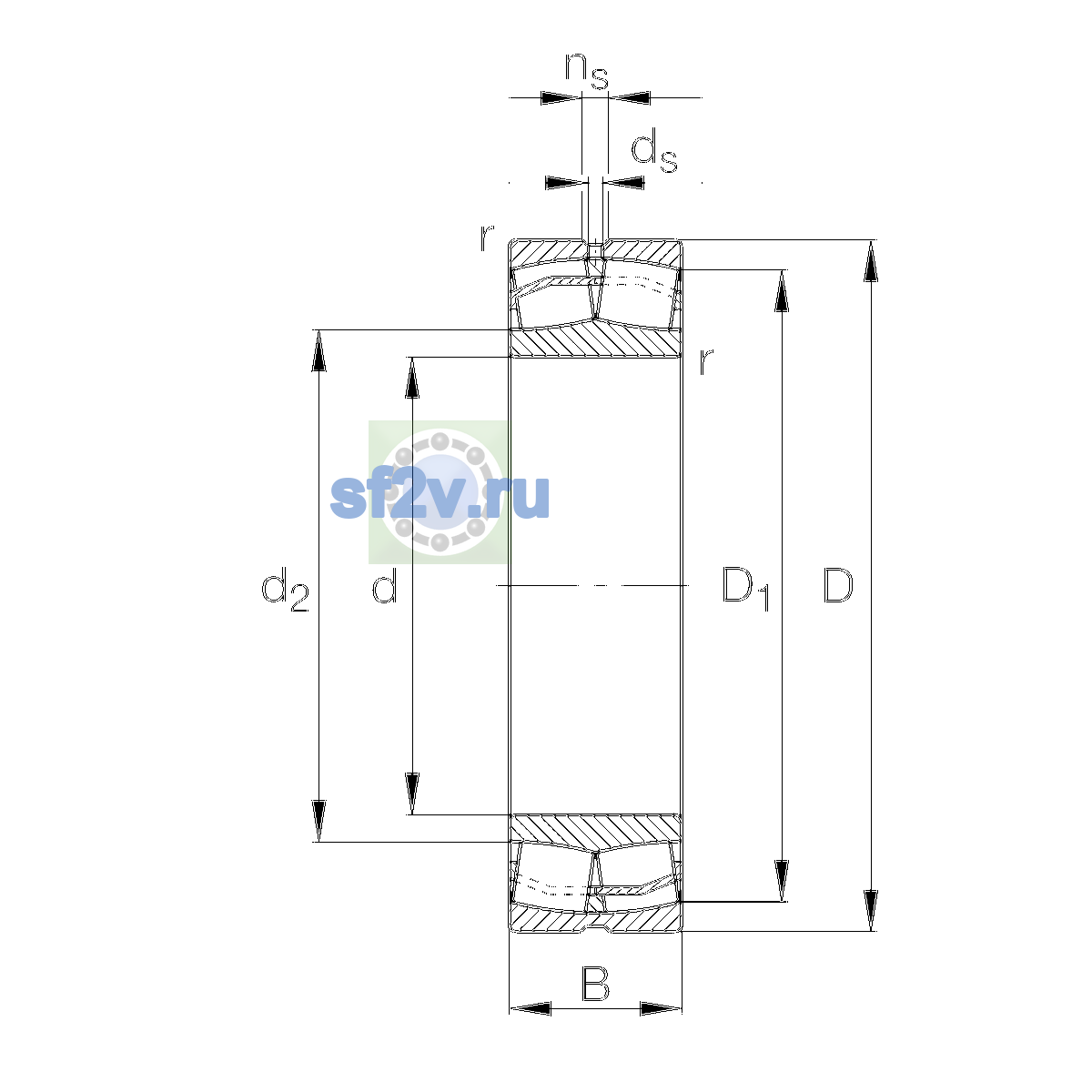

Размеры и геометрия

6

Наружный диаметр подшипника D: 150 mm
70 mm
Ширина B: 51 mm

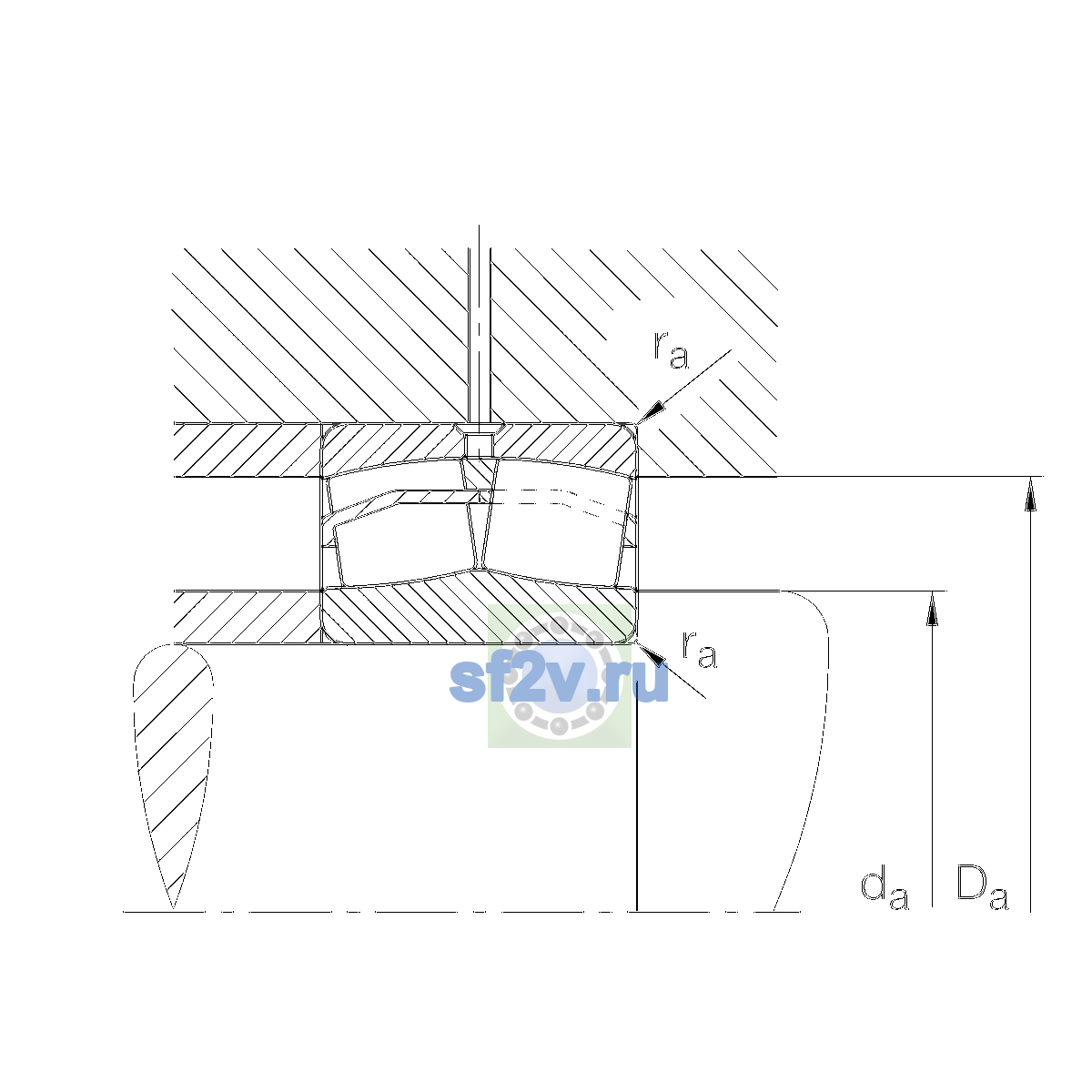

Максимальный диаметр упорного бурта корпуса Da max: 138 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 82 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 3,700 1/min
Предельная частота вращения: 4,800 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 390,000 N
Базовая статическая радиальная грузоподъёмность C0r: 390,000 N
Коэффициент динамической осевой нагрузки Y1: 2
Коэффициент динамической осевой нагрузки Y2: 2.98
Коэффициент статической осевой нагрузки Y0: 1.96
Предел усталостной нагрузки Cu / Pu: 37,500 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 4.312 kg
Обозначение товара / номер изделия производителя: 22314-E1-XL>A
Описание исполнения / варианта: DesignE1without central ripBore typeZCylindricalCageJPASheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 128 mm
Параметр d2 по чертежу производителя [mm]: 86.7 mm
Параметр ds по чертежу производителя [mm]: 4.8 mm
Параметр E по чертежу производителя [mm]: 0.34
Параметр ns по чертежу производителя [mm]: 9.5 mm
