FAG

31320-X-XL-DF-A0-35

Name: 31320-X-XL-DF-A0-35
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие конические

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 215 mm
100 mm

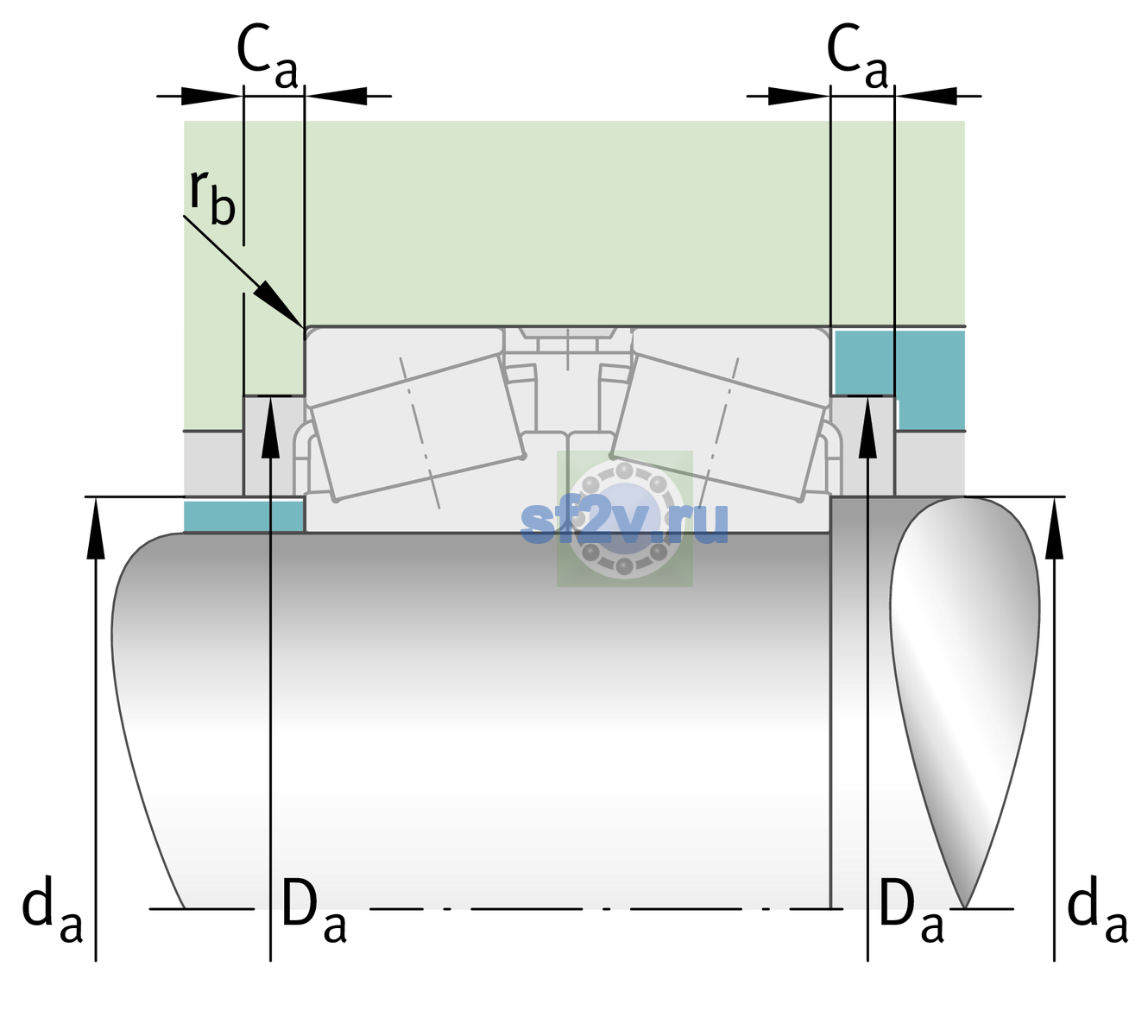

Максимальный диаметр упорного бурта корпуса Da max: 201 mm
121 mm
Минимальный диаметр упорного бурта вала da / db: 168 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 2,160 1/min
Предельная частота вращения: 3,500 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 780,000 N
Базовая статическая радиальная грузоподъёмность C0r: 960,000 N
Коэффициент динамической осевой нагрузки Y1: 0.82
Коэффициент динамической осевой нагрузки Y2: 1.22
Коэффициент статической осевой нагрузки Y0: 0.8
Предел усталостной нагрузки Cu / Pu: 134,000 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 19 kg
Обозначение товара / номер изделия производителя: 31320-X-XL-DF-A0-35
Описание исполнения / варианта: Показать полное значение

Tolerance classPNXLNormal (ISO 492:2014), Tolerance of radial runout tKia, tKea and axial runout tSia reducedHeat treatmentStandard CageStandardSheet steel cage, roller-guided Axial internal clearanceA0-35Axial internal clearance between 0 and 35 ВµmQuality levelXLX-lifeMatched arrangementFX arrangementNumber of rolling element rows2Double-row design

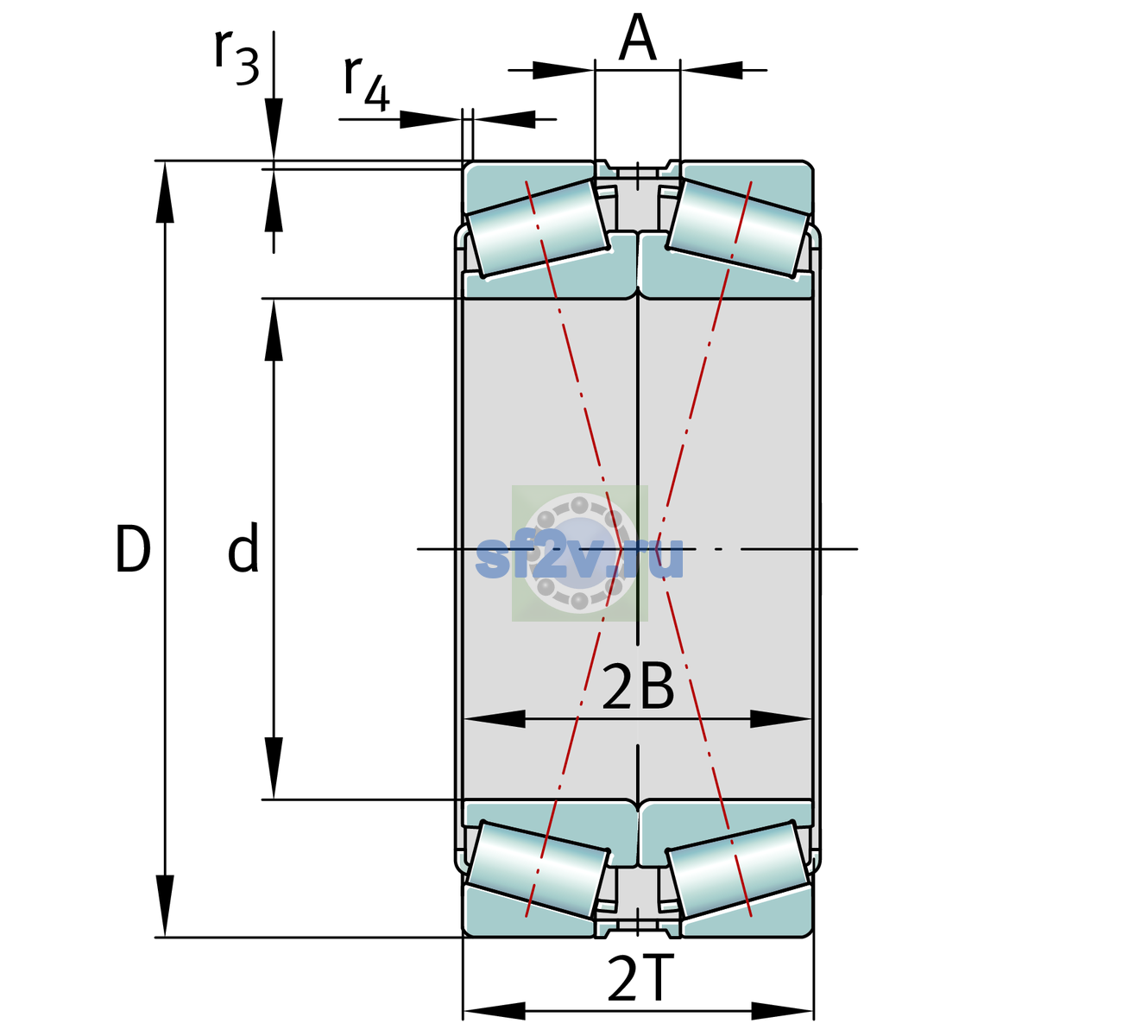

Параметр 2B по чертежу производителя: 102 mm
Параметр 2T по чертежу производителя: 113 mm
Параметр a по чертежу производителя [mm]: 43 mm
Параметр Ca min по чертежу производителя [mm]: 7 mm
Параметр E по чертежу производителя [mm]: 0.83
Параметр r3, 4 min по чертежу производителя [mm]: 3 mm
Параметр rb max по чертежу производителя [mm]: 3 mm
