FAG

22240-BE-XL-C3

Name: 22240-BE-XL-C3
Brand: FAG

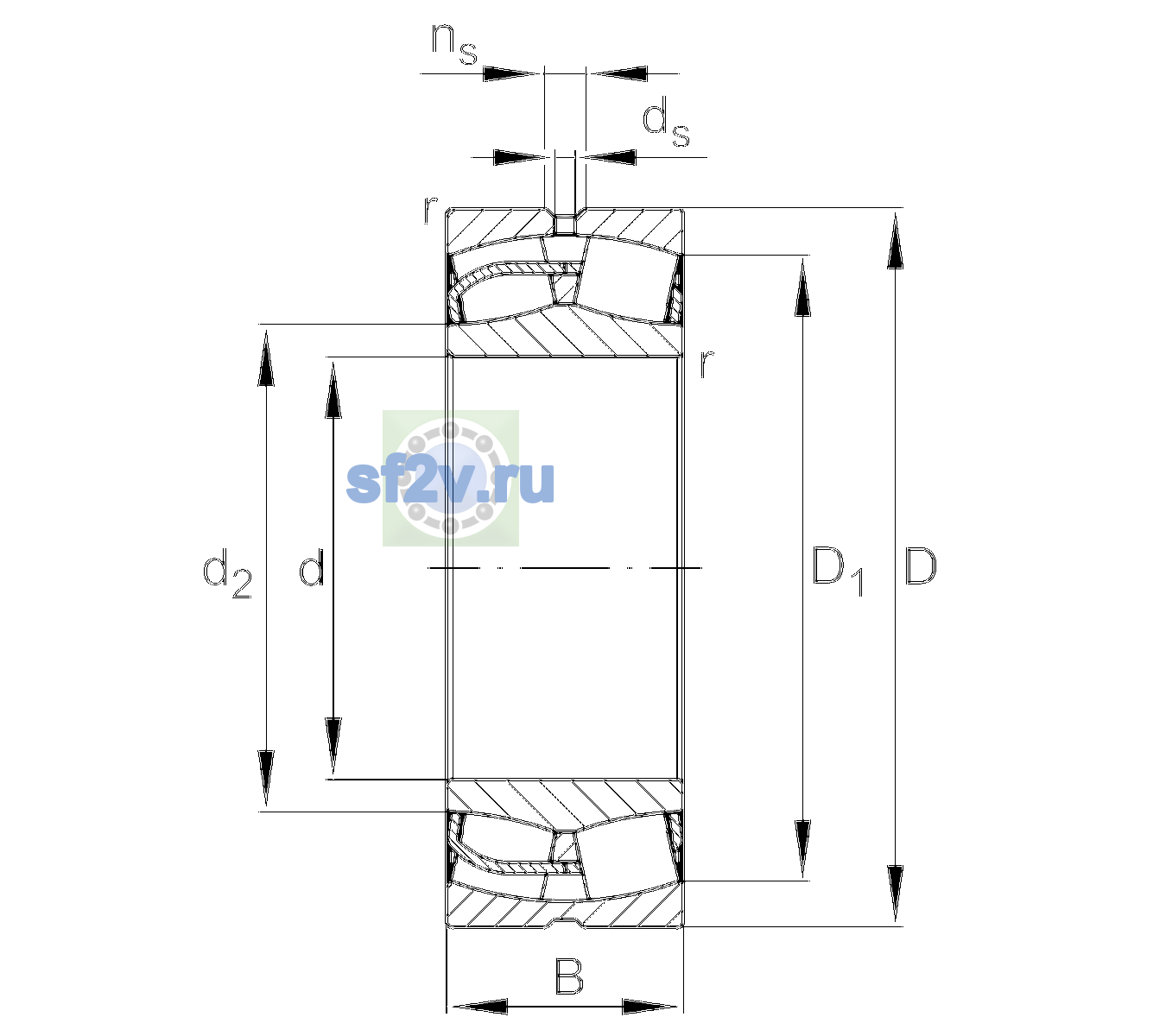

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 98 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 360 mm
200 mm
Ширина B: 98 mm

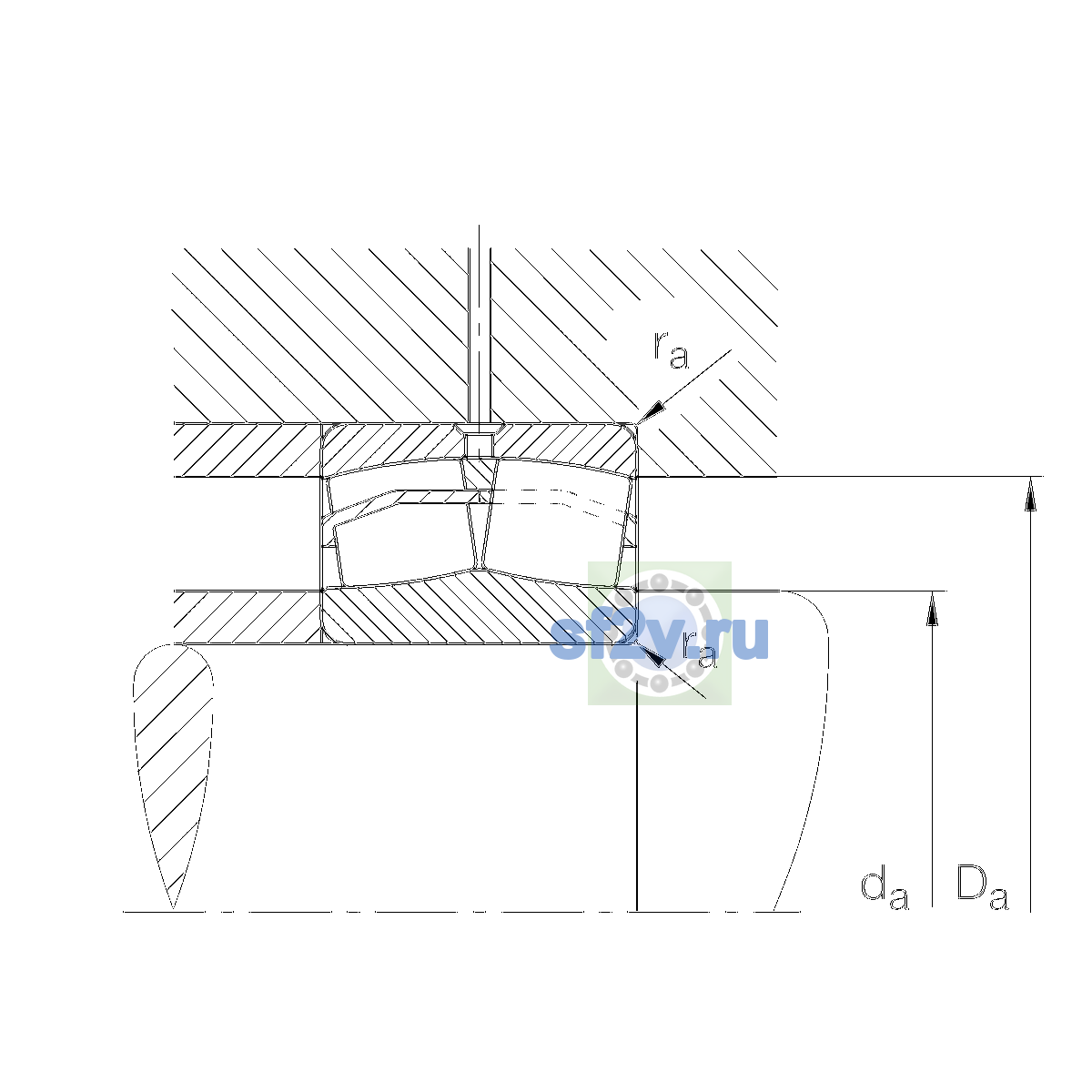

Максимальный диаметр упорного бурта корпуса Da max: 343 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 217 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 1,510 1/min
Предельная частота вращения: 2,330 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,520,000 N
Базовая статическая радиальная грузоподъёмность C0r: 1,990,000 N
Коэффициент динамической осевой нагрузки Y1: 2.57
Коэффициент динамической осевой нагрузки Y2: 3.83
Коэффициент статической осевой нагрузки Y0: 2.52
Предел усталостной нагрузки Cu / Pu: 180,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>22240-E1-C3</div>
Масса: 42.65 kg
Обозначение товара / номер изделия производителя: 22240-BE-XL-C3
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 310.9 mm
Параметр d2 по чертежу производителя [mm]: 238.2 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.26
Параметр ns по чертежу производителя [mm]: 17.7 mm
