FAG

135-TVH

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 6 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

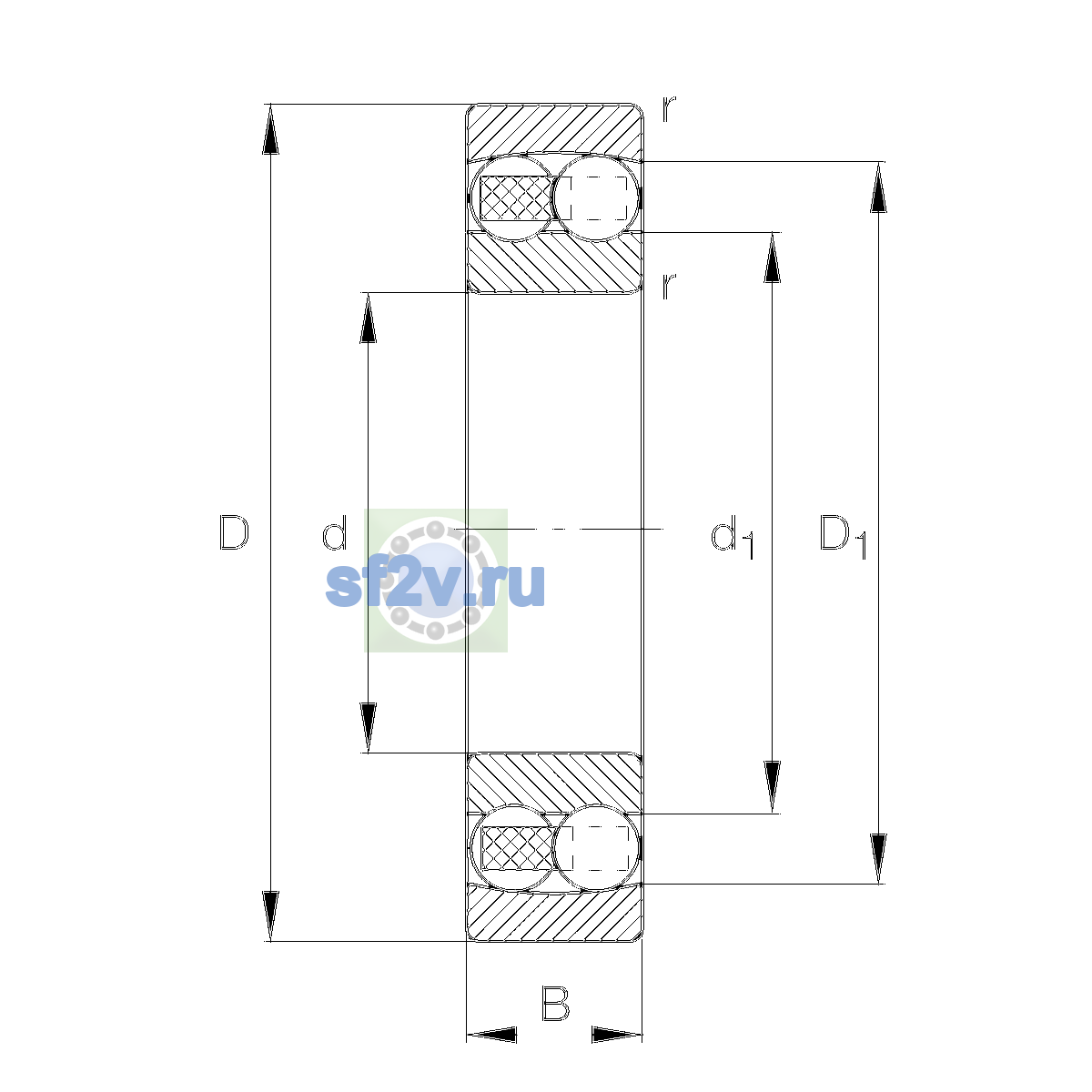

Размеры и геометрия

6

Наружный диаметр подшипника D: 19 mm
5 mm
Ширина B: 6 mm

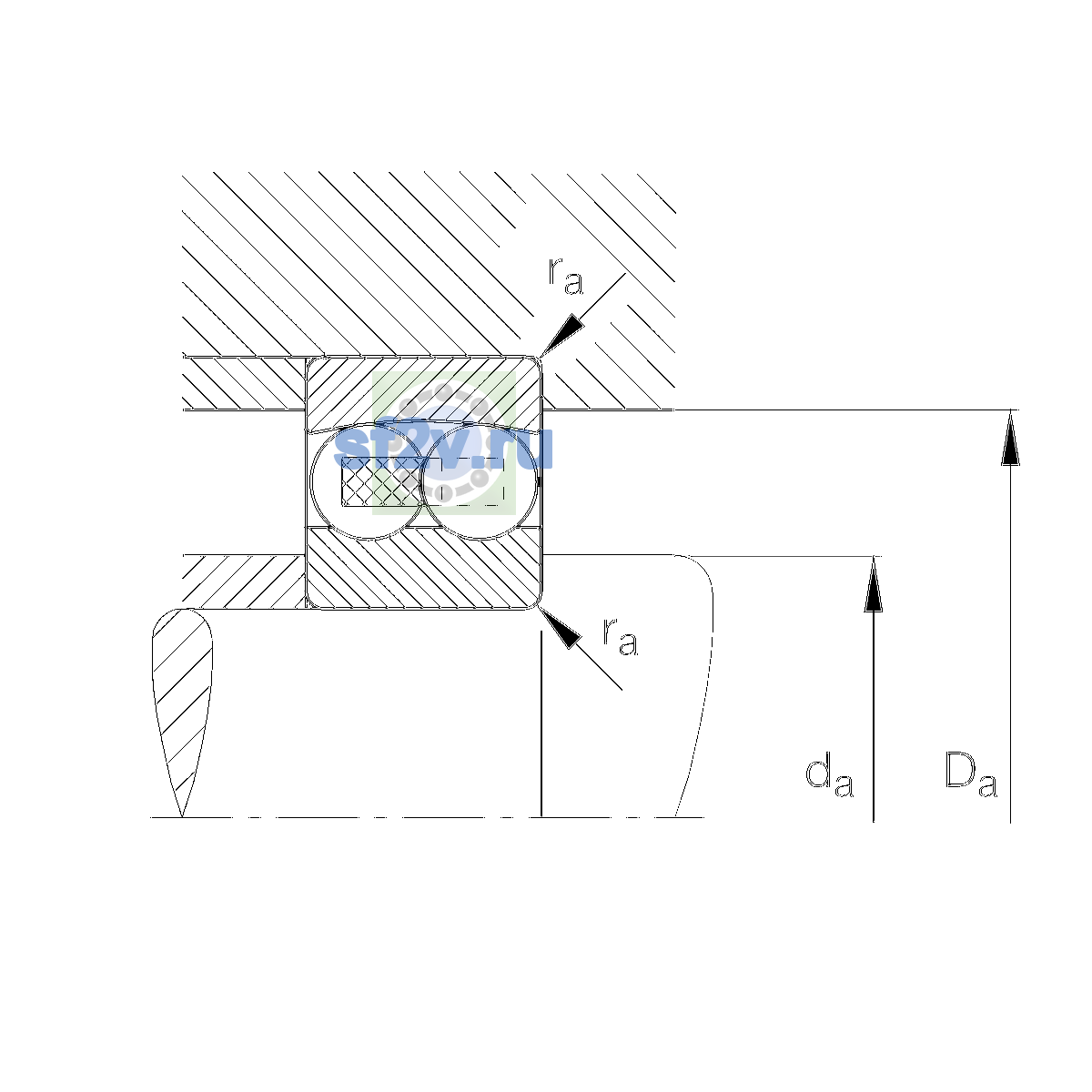

Максимальный диаметр упорного бурта корпуса Da max: 16.6 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 7.4 mm
Минимальный размер фаски / радиус r min: 0.3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 24,500 1/min
Предельная частота вращения: 41,500 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 2,600 N
Базовая статическая радиальная грузоподъёмность C0r: 480 N
Коэффициент динамической осевой нагрузки Y1: 1.82
Коэффициент динамической осевой нагрузки Y2: 2.82
Коэффициент статической осевой нагрузки Y0: 1.91
Предел усталостной нагрузки Cu / Pu: 30.5 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

6

Заменяет / предыдущая модификация: <div>135TV</div>
Масса: 0.01 kg
Обозначение товара / номер изделия производителя: 135-TVH
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)
Параметр d1 по чертежу производителя [mm]: 10.1 mm
14.5 mm
Параметр E по чертежу производителя [mm]: 0.35
