FAG

1303-TVH

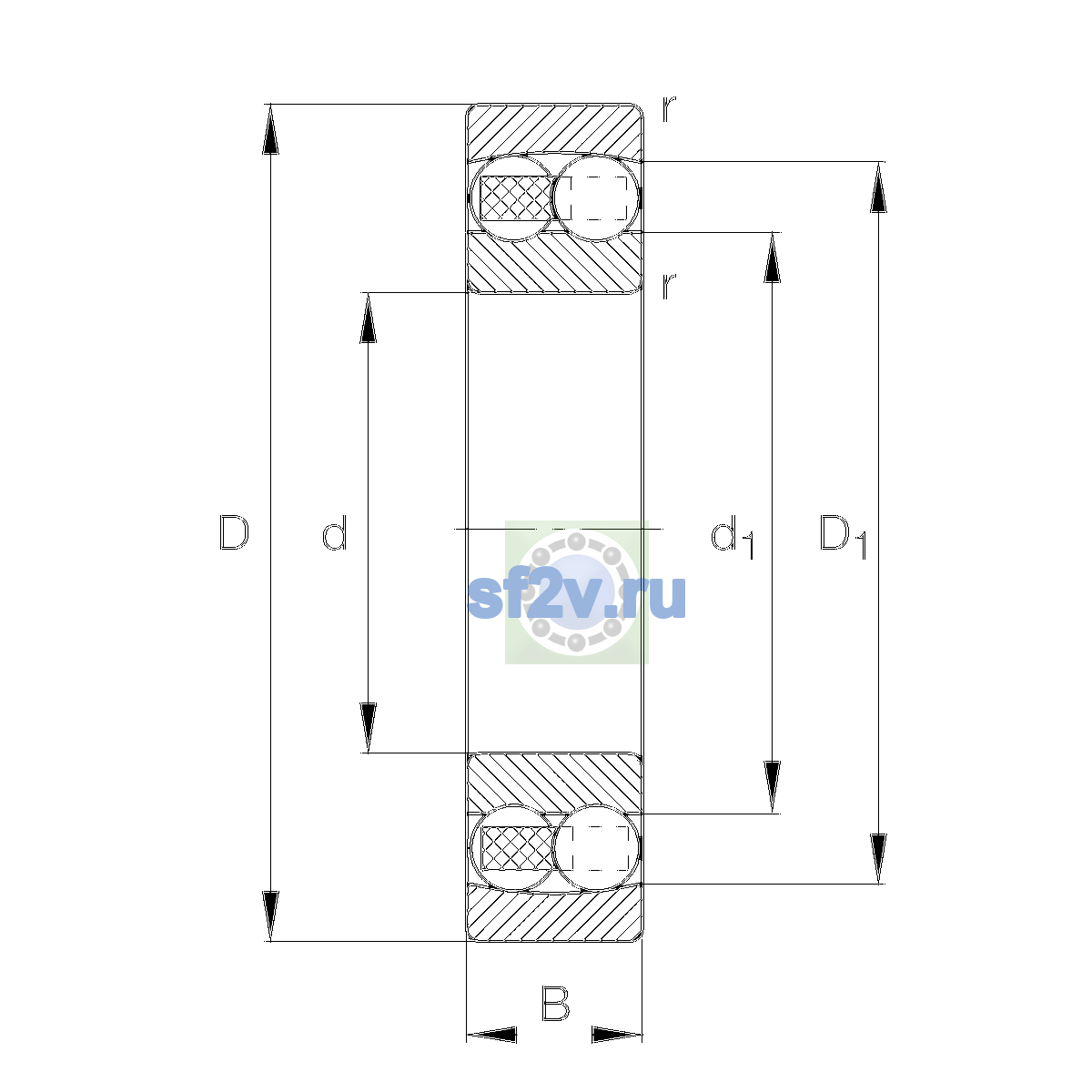

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 14 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 47 mm
17 mm
Ширина B: 14 mm

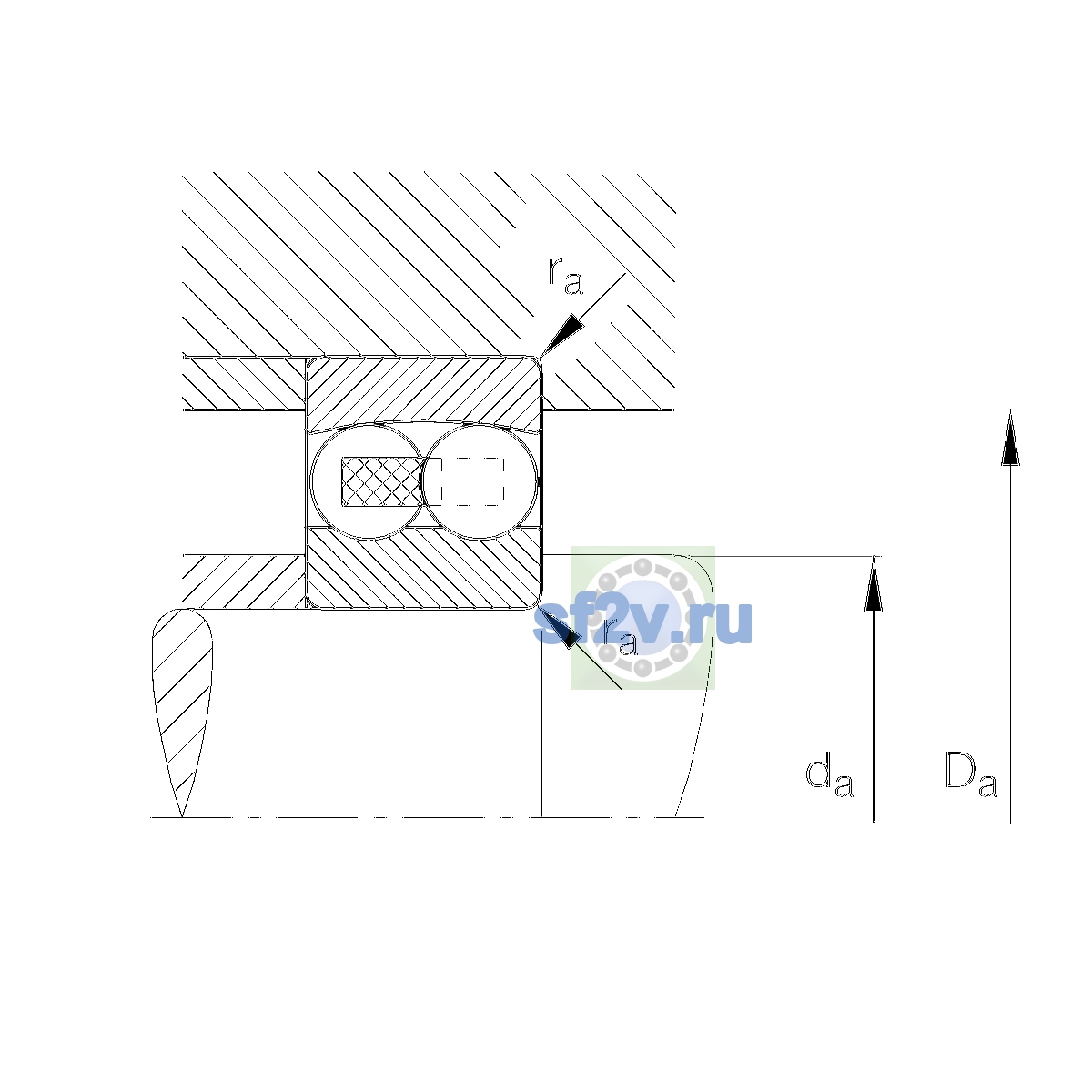

Максимальный диаметр упорного бурта корпуса Da max: 41.4 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 22.6 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 13,300 1/min
Предельная частота вращения: 17,800 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 12,900 N
Базовая статическая радиальная грузоподъёмность C0r: 3,200 N
Коэффициент динамической осевой нагрузки Y1: 1.94
Коэффициент динамической осевой нагрузки Y2: 3.01
Коэффициент статической осевой нагрузки Y0: 2.04
Предел усталостной нагрузки Cu / Pu: 202 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

5

Масса: 0.065 kg
Обозначение товара / номер изделия производителя: 1303-TVH
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)
Параметр d1 по чертежу производителя [mm]: 26.71 mm
36.95 mm
Параметр E по чертежу производителя [mm]: 0.32
