FAG

AK2788-2729-XL

Name: AK2788-2729-XL
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 25,654 мм

КатегорияДругие конические

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

28 свойств

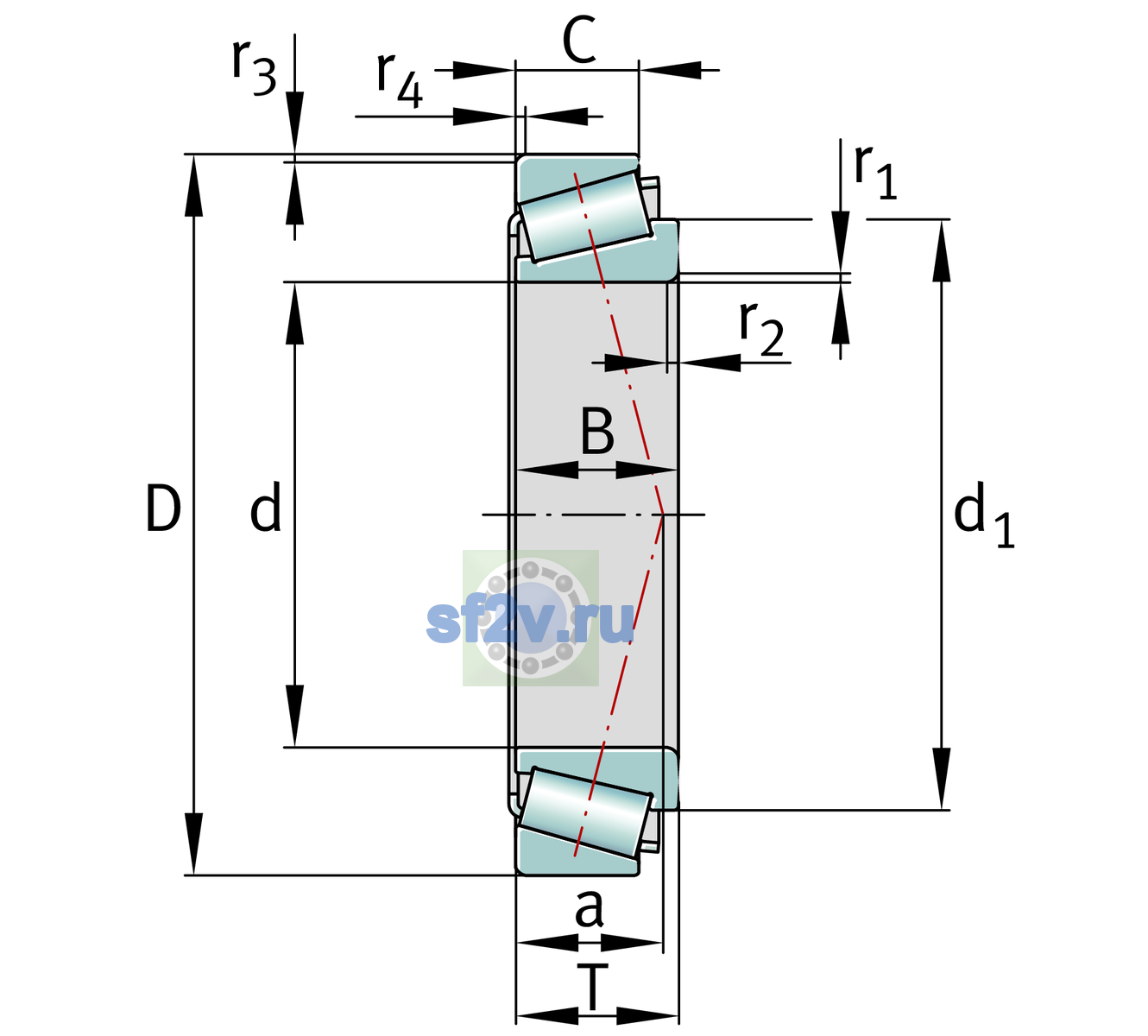

Размеры и геометрия

Наружный диаметр подшипника D: 76.2 mm
38.1 mm
Общая ширина T: 23.812 mm
Ширина B: 25.654 mm
Ширина наружного кольца C: 19.05 mm

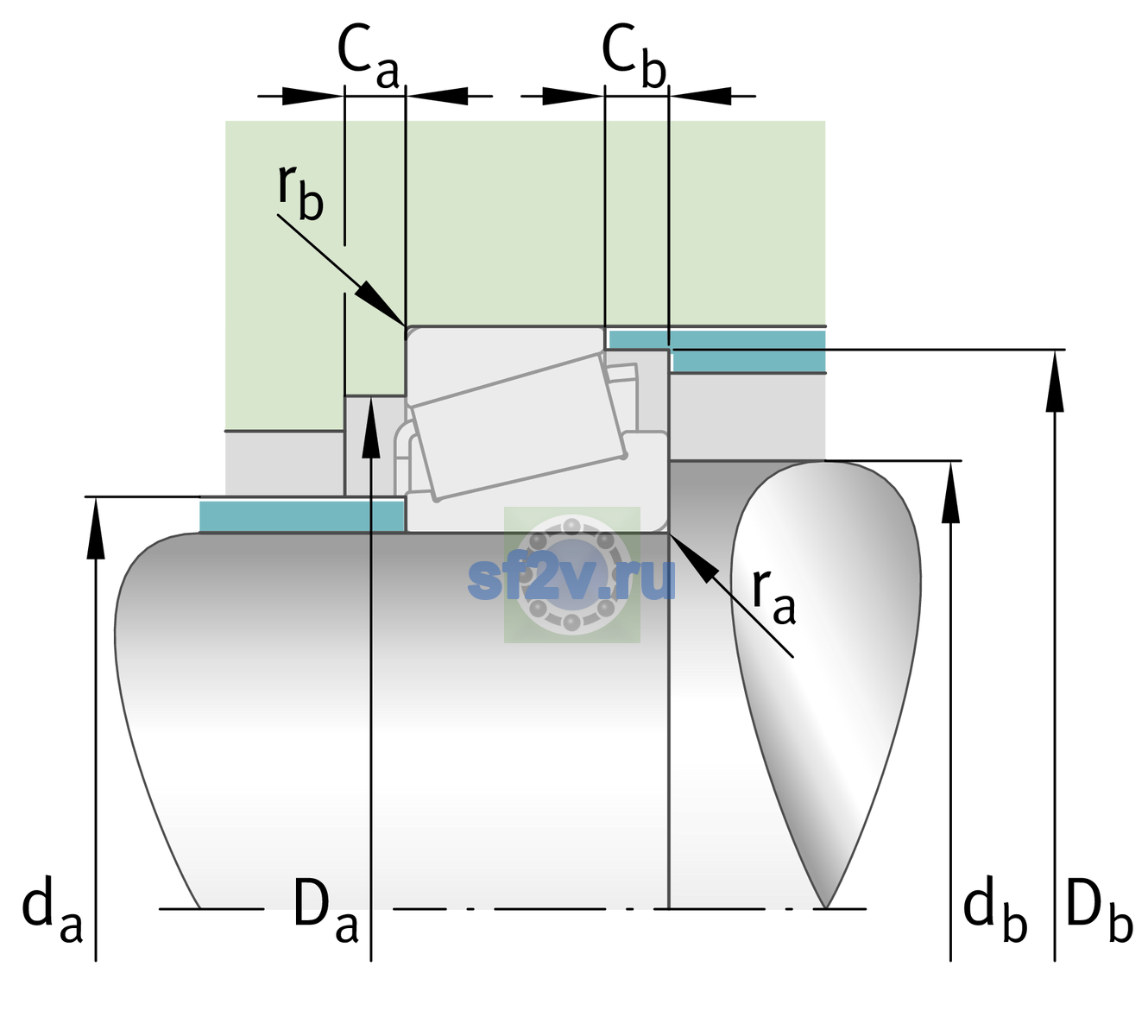

Максимальный диаметр упорного бурта корпуса Da max: 70 mm
43.5 mm
Максимальный допустимый радиус галтели ra: 3.6 mm
Минимальный диаметр упорного бурта вала da / db: 66 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 6,500 1/min
Предельная частота вращения: 12,000 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 89,000 N
Базовая статическая радиальная грузоподъёмность C0r: 94,000 N
Коэффициент осевой нагрузки Y: 1.98
Коэффициент статической осевой нагрузки Y0: 1.09
Предел усталостной нагрузки Cu / Pu: 15,500 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 0.506 kg
Обозначение товара / номер изделия производителя: AK2788-2729-XL
Описание исполнения / варианта: Tolerance classABMA4XLClass 4 (ANSI/ABMA 19.2:2013), Tolerance of radial runout tKia, tKea and axial runout tSia reducedHeat treatmentStandard CageStandardSheet steel cage, roller-guided Internal designStandard Quality levelXLX-lifeNumber of rolling element rows1Single-row design
Параметр a по чертежу производителя [mm]: 16 mm
Параметр Ca min по чертежу производителя [mm]: 5 mm
Параметр Cb min по чертежу производителя [mm]: 4.5 mm
Параметр d1 по чертежу производителя [mm]: 56.2 mm
Параметр db min по чертежу производителя [mm]: 70 mm
50 mm
Параметр E по чертежу производителя [mm]: 0.3
Параметр r1, 2 min по чертежу производителя [mm]: 3.6 mm
Параметр r3, 4 min по чертежу производителя [mm]: 0.8 mm
Параметр rb max по чертежу производителя [mm]: 0.8 mm
