FAG

23268-BEA-XL-MB1

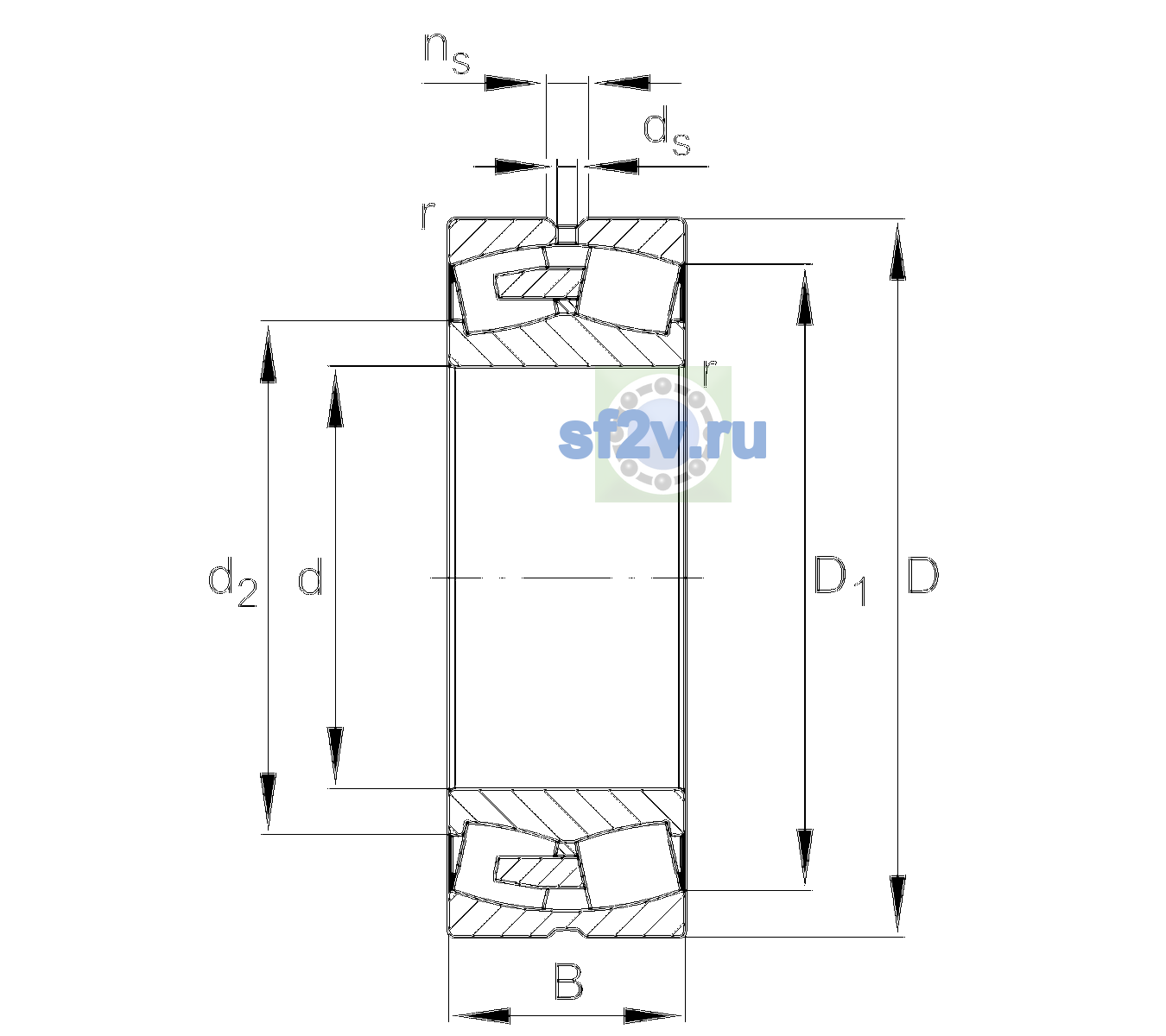

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 224 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 620 mm
340 mm
Ширина B: 224 mm

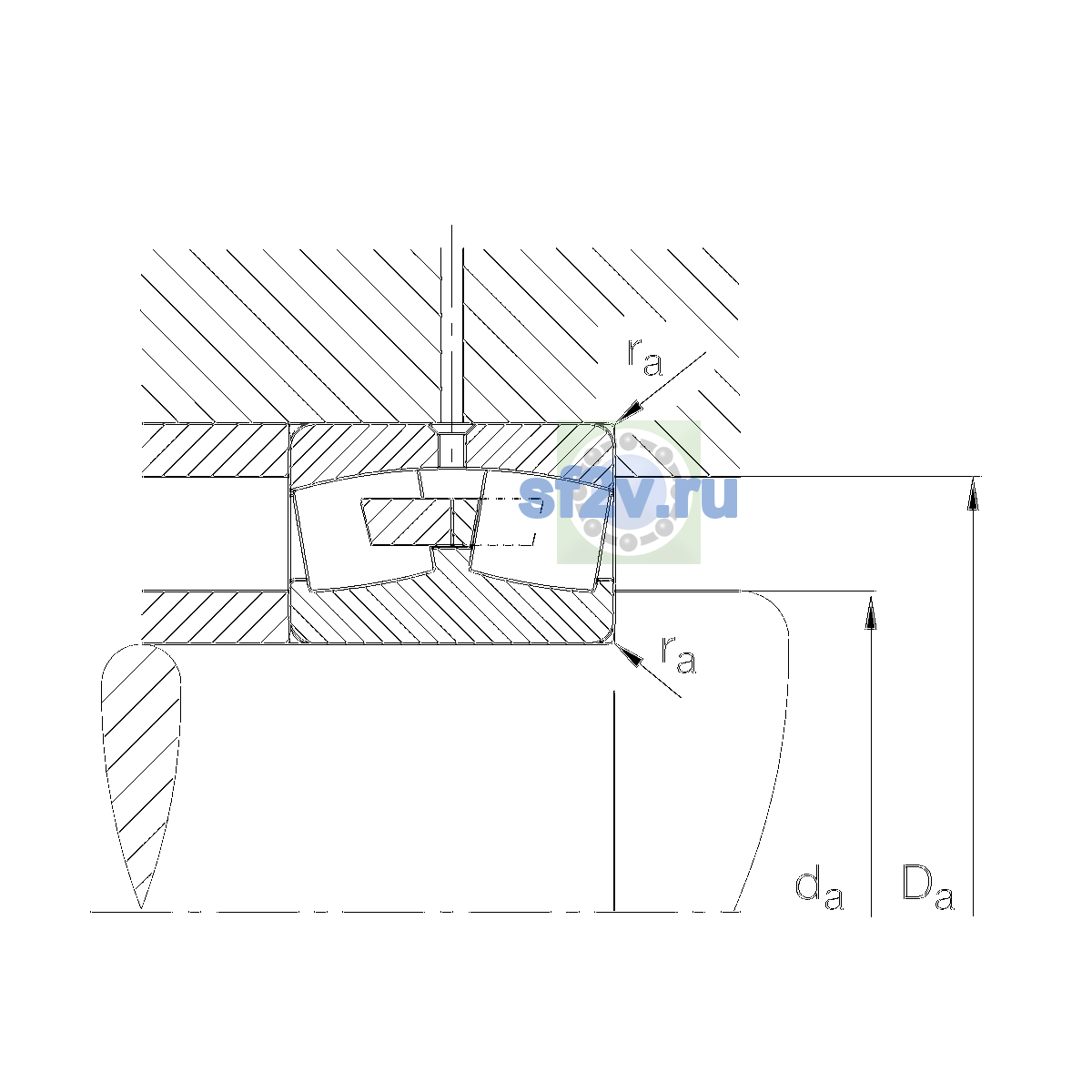

Максимальный диаметр упорного бурта корпуса Da max: 594 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 366 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 475 1/min
Предельная частота вращения: 1,000 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 5,300,000 N
Базовая статическая радиальная грузоподъёмность C0r: 7,900,000 N
Коэффициент динамической осевой нагрузки Y1: 1.85
Коэффициент динамической осевой нагрузки Y2: 2.76
Коэффициент статической осевой нагрузки Y0: 1.81
Предел усталостной нагрузки Cu / Pu: 580,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23268-B-MB, 23268-E1A-MB1</div>
Масса: 295 kg
Обозначение товара / номер изделия производителя: 23268-BEA-XL-MB1
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 523.5 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.36
Параметр ns по чертежу производителя [mm]: 23.5 mm
