FAG

24184-BE-XL-C3

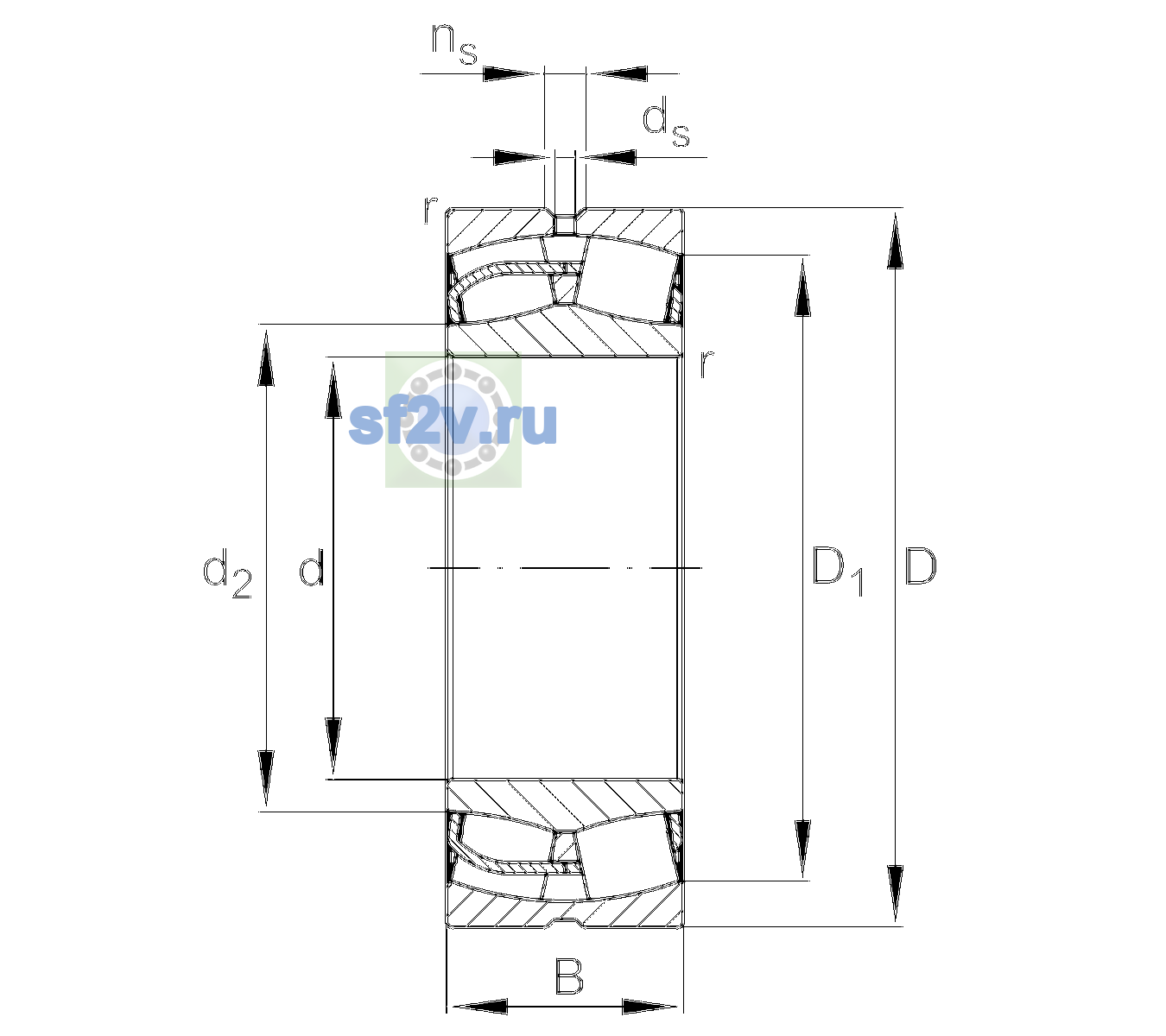

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 280 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 700 mm
420 mm
Ширина B: 280 mm

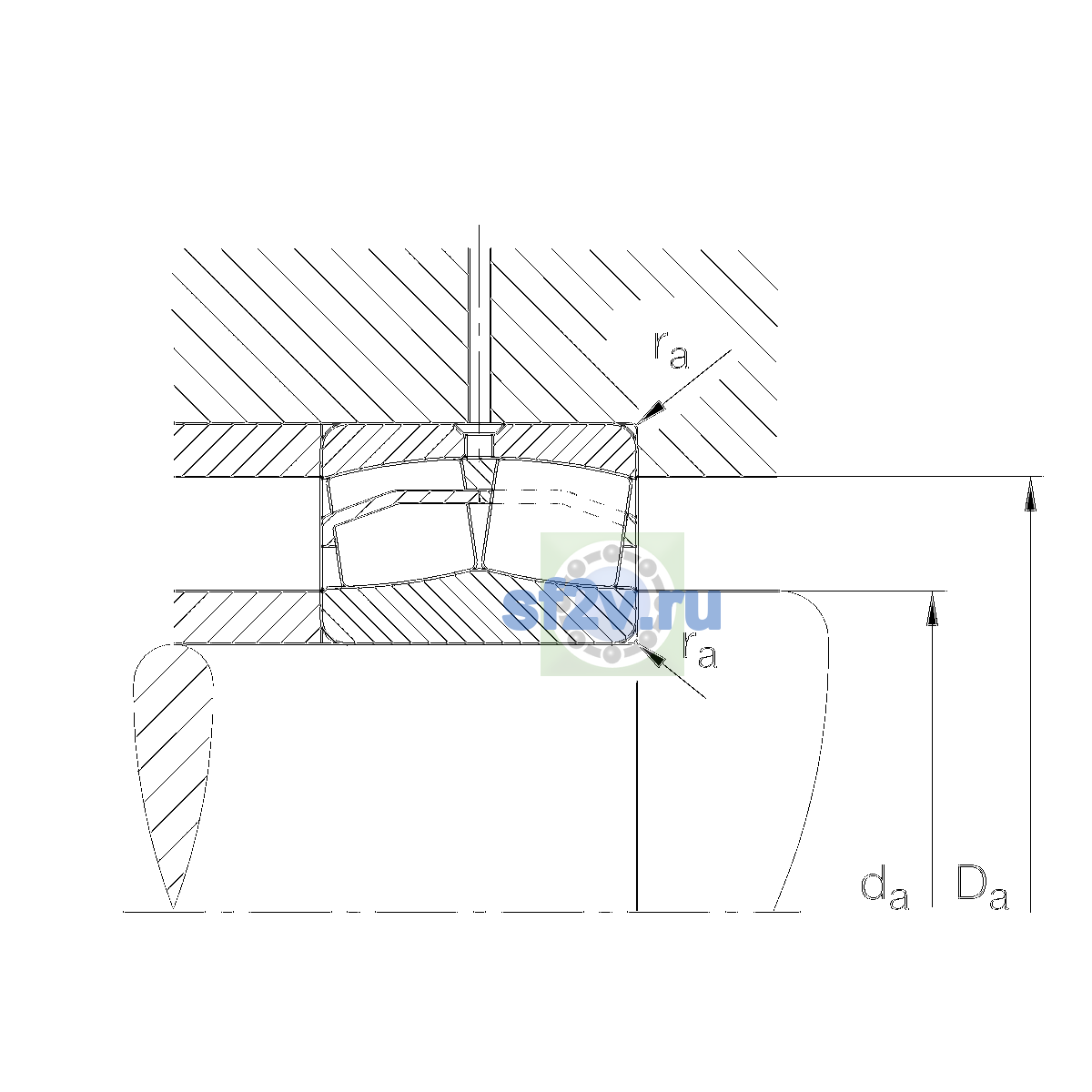

Максимальный диаметр упорного бурта корпуса Da max: 674 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 446 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 270 1/min
Предельная частота вращения: 720 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 7,400,000 N
Базовая статическая радиальная грузоподъёмность C0r: 12,600,000 N
Коэффициент динамической осевой нагрузки Y1: 1.72
Коэффициент динамической осевой нагрузки Y2: 2.56
Коэффициент статической осевой нагрузки Y0: 1.68
Предел усталостной нагрузки Cu / Pu: 890,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 435 kg
Обозначение товара / номер изделия производителя: 24184-BE-XL-C3
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 592.2 mm
Параметр d2 по чертежу производителя [mm]: 472.7 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.39
Параметр ns по чертежу производителя [mm]: 23.5 mm
