FAG

24192-BEA-XL-K30-MB1-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 300 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 760 mm
460 mm
Ширина B: 300 mm

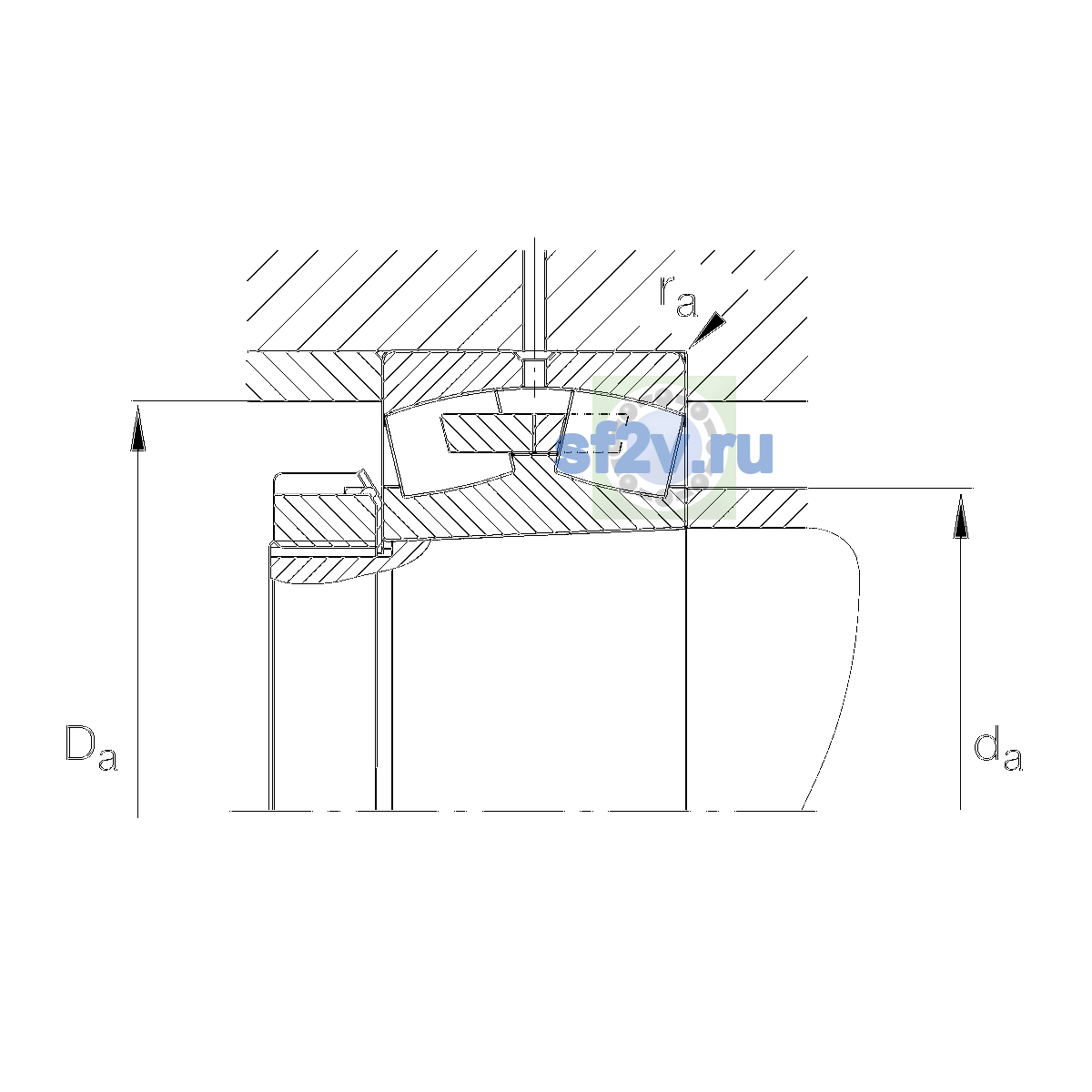

Максимальный диаметр упорного бурта корпуса Da max: 728 mm
Максимальный допустимый радиус галтели ra: 6 mm
Минимальный диаметр упорного бурта вала da / db: 492 mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 241 1/min
Предельная частота вращения: 660 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 8,500,000 N
Базовая статическая радиальная грузоподъёмность C0r: 14,500,000 N
Коэффициент динамической осевой нагрузки Y1: 1.76
Коэффициент динамической осевой нагрузки Y2: 2.62
Коэффициент статической осевой нагрузки Y0: 1.72
Предел усталостной нагрузки Cu / Pu: 1,030,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 526 kg
Обозначение товара / номер изделия производителя: 24192-BEA-XL-K30-MB1-C3
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeK30Tapered, taper 1:30CageMB1Solid brass cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard

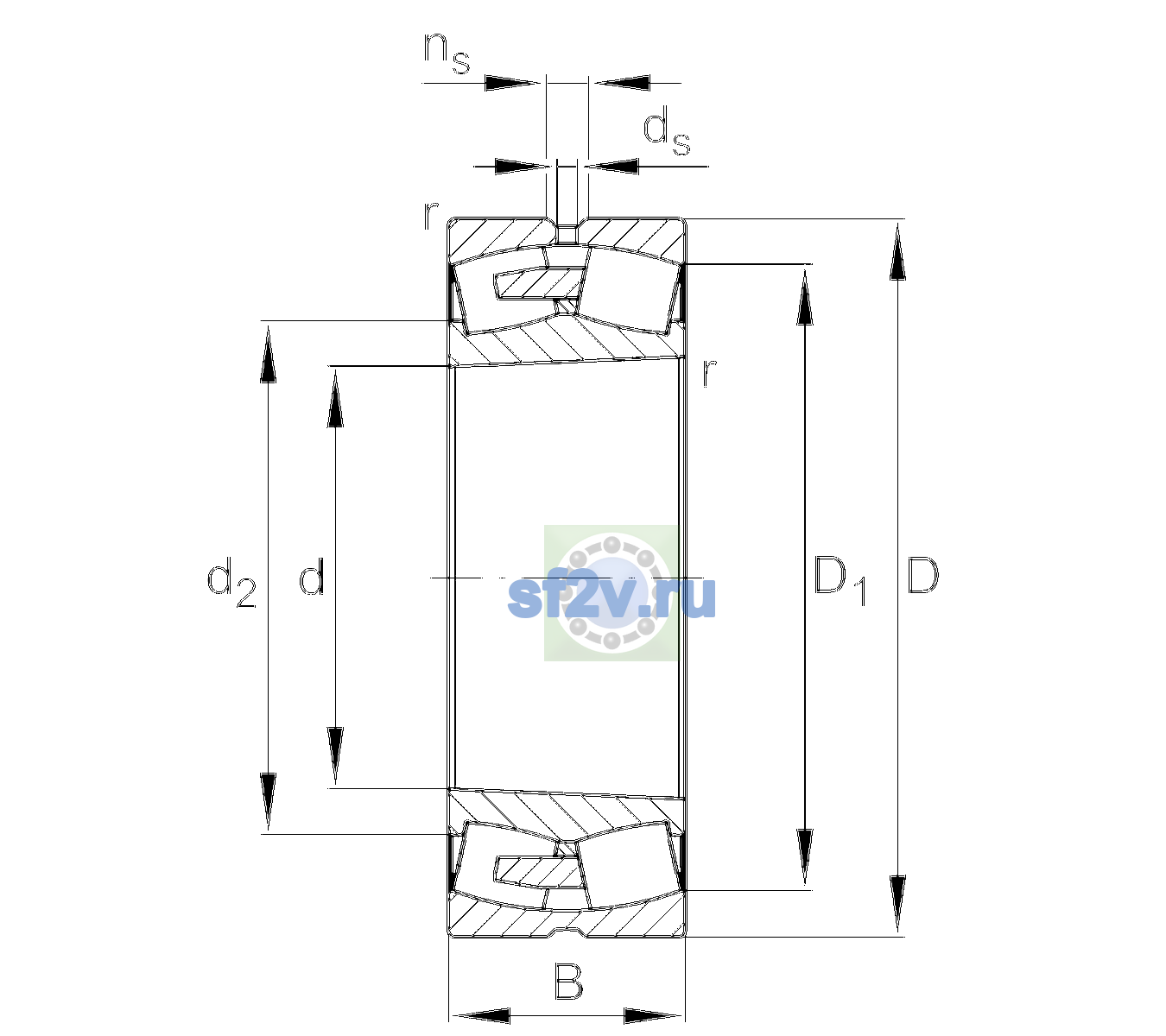

Параметр d1 по чертежу производителя [mm]: 647.1 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.38
Параметр ns по чертежу производителя [mm]: 23.5 mm
