FAG

29452-E1-XL-N1

Name: 29452-E1-XL-N1
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

T Высота / ширина 132 мм

КатегорияУпорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

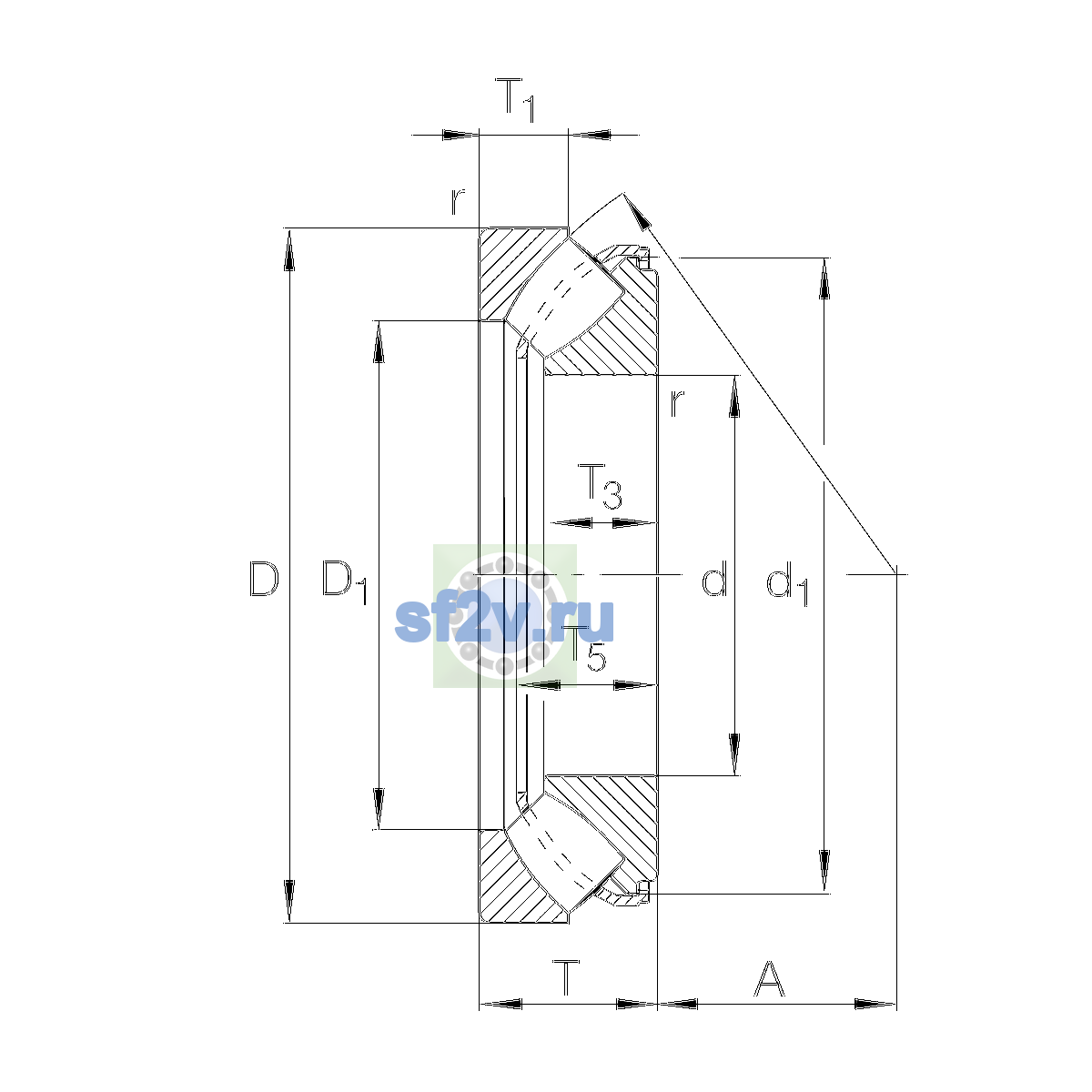

Размеры и геометрия

Наружный диаметр подшипника D: 480 mm
260 mm
Общая ширина T: 132 mm

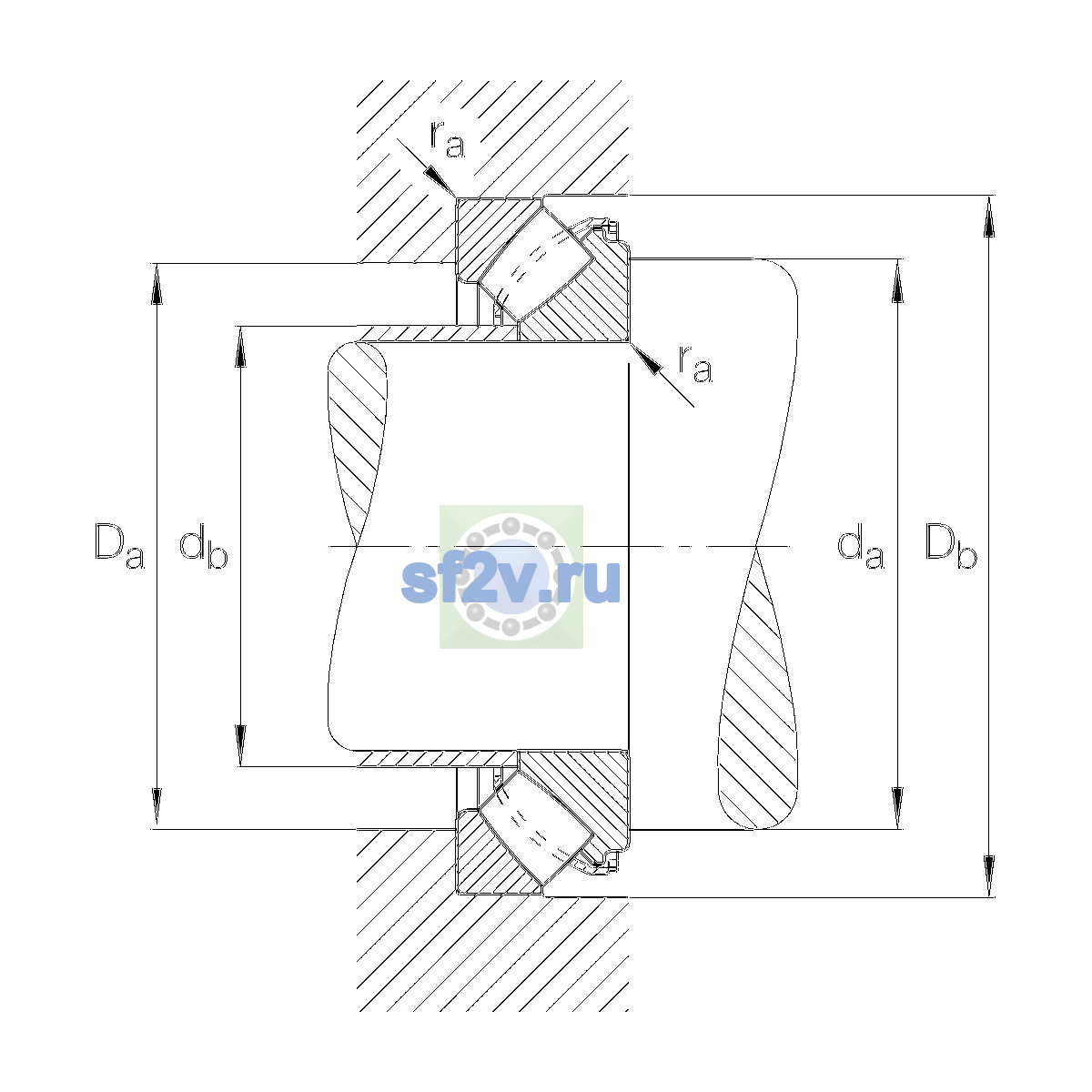

Максимальный диаметр упорного бурта корпуса Da max: 419 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 365 mm
Минимальный размер фаски / радиус r min: 6 mm
Размер Ca по чертежу FAG: 4,400,000 N

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 660 1/min
Предельная частота вращения: 1,350 1/min
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>29452-E1-N1</div>
Масса: 94.56 kg
Обозначение товара / номер изделия производителя: 29452-E1-XL-N1
Описание исполнения / варианта: CageJPSheet metal cageLocating feature, shaft washerN1Locating feature, bearing housing washerHandling thread holesWithout Heat treatmentStandard Constricted width and inclination variationStandard Test certificateWithout
Параметр a по чертежу производителя [mm]: 154 mm
Параметр C0a по чертежу производителя [N]: 13,200,000 N
Параметр Cua по чертежу производителя [N]: 1,310,000 N
Параметр d1 по чертежу производителя [mm]: 435 mm
346 mm
Параметр Db max по чертежу производителя [mm]: 296 mm
Параметр db min по чертежу производителя [mm]: 488 mm

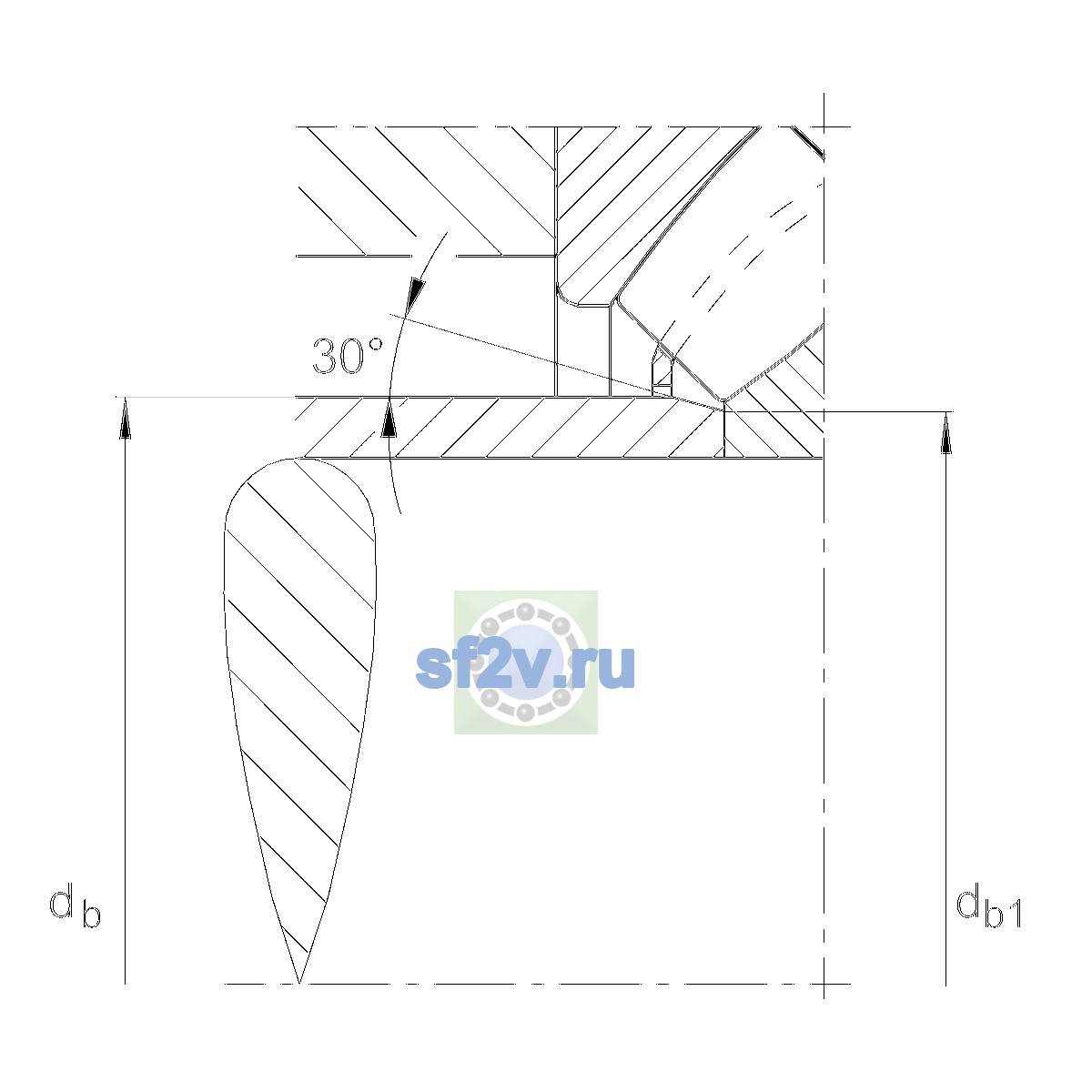

Параметр db1 max по чертежу производителя [mm]: 280 mm
Параметр T1 по чертежу производителя [mm]: 63 mm
Параметр T3 по чертежу производителя [mm]: 86 mm
Параметр T5 по чертежу производителя [mm]: 118.9 mm
