FAG

22324-E1-XL-H40-C3

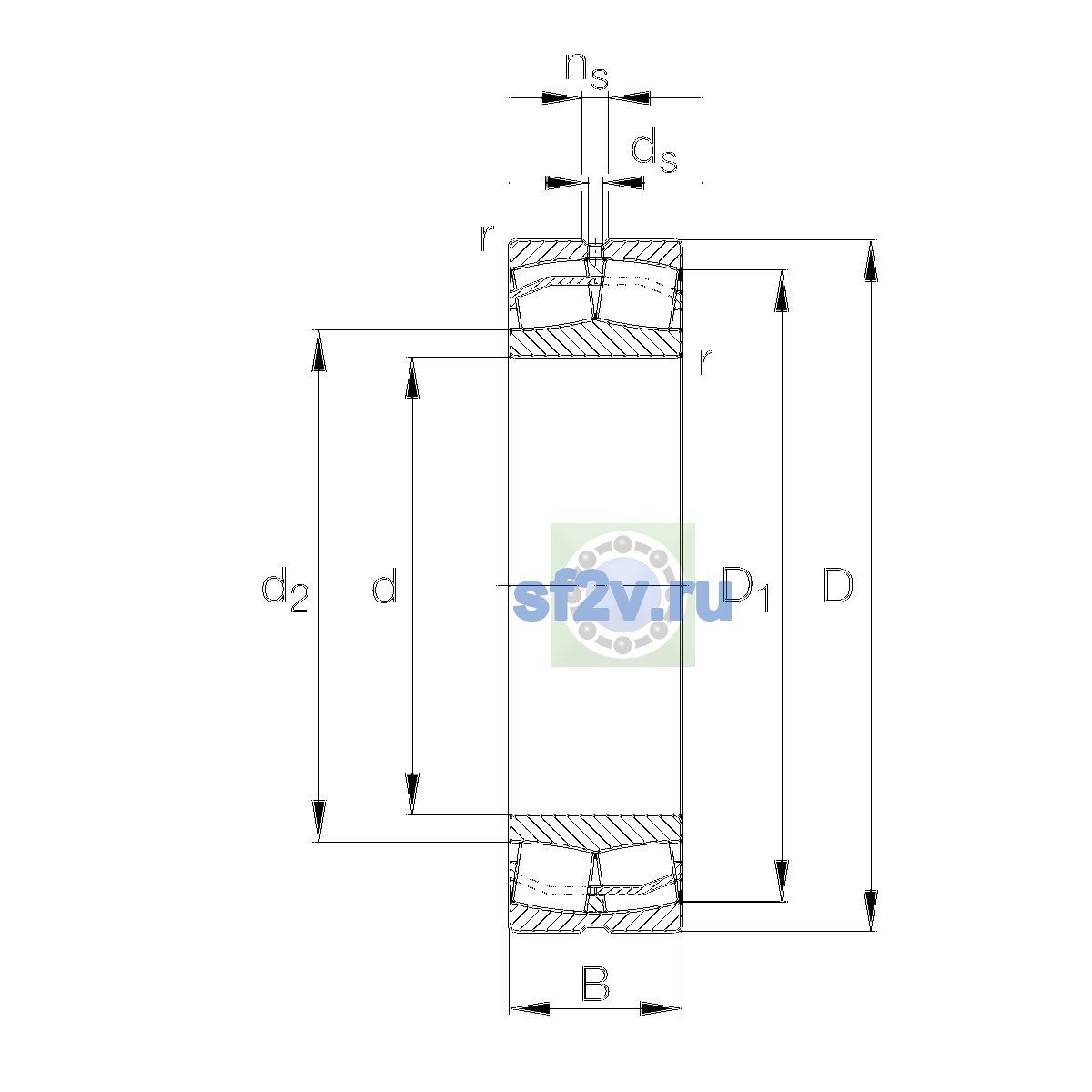

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 86 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 260 mm
120 mm
Ширина B: 86 mm

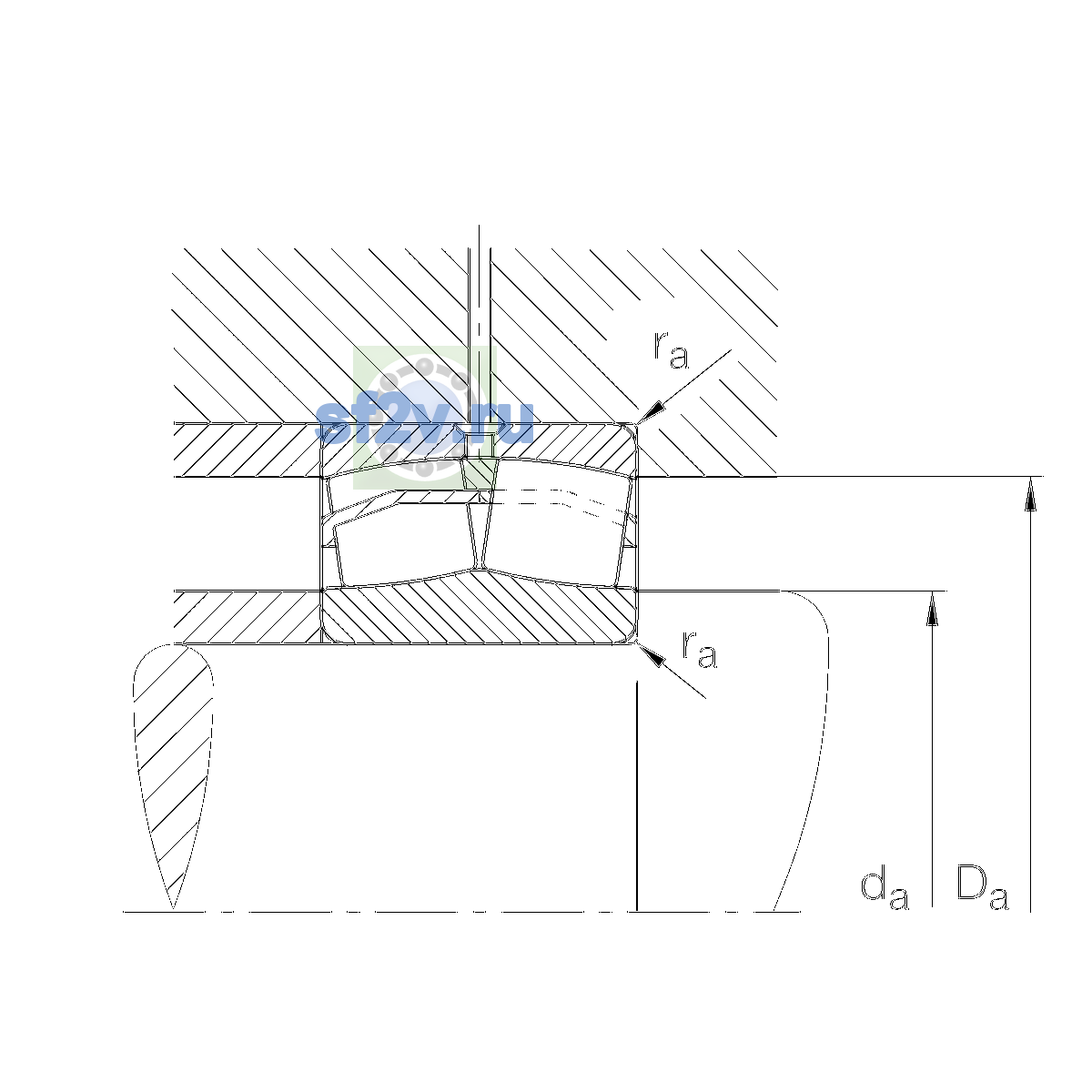

Максимальный диаметр упорного бурта корпуса Da max: 246 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 134 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,000 1/min
Предельная частота вращения: 2,850 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,080,000 N
Базовая статическая радиальная грузоподъёмность C0r: 1,170,000 N
Коэффициент динамической осевой нагрузки Y1: 2.06
Коэффициент динамической осевой нагрузки Y2: 3.06
Коэффициент статической осевой нагрузки Y0: 2.01
Предел усталостной нагрузки Cu / Pu: 105,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>22324-E1-H40-C3</div>
Масса: 22.258 kg
Обозначение товара / номер изделия производителя: 22324-E1-XL-H40-C3
Описание исполнения / варианта: DesignE1without central ripBore typeZCylindricalCageJPASheet metal cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureH40Without lubricating groove and holes
Параметр d1 по чертежу производителя [mm]: 222.4 mm
Параметр d2 по чертежу производителя [mm]: 150.8 mm
Параметр E по чертежу производителя [mm]: 0.33
