FAG

22320-E1A-XL-M-T41A-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 73 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

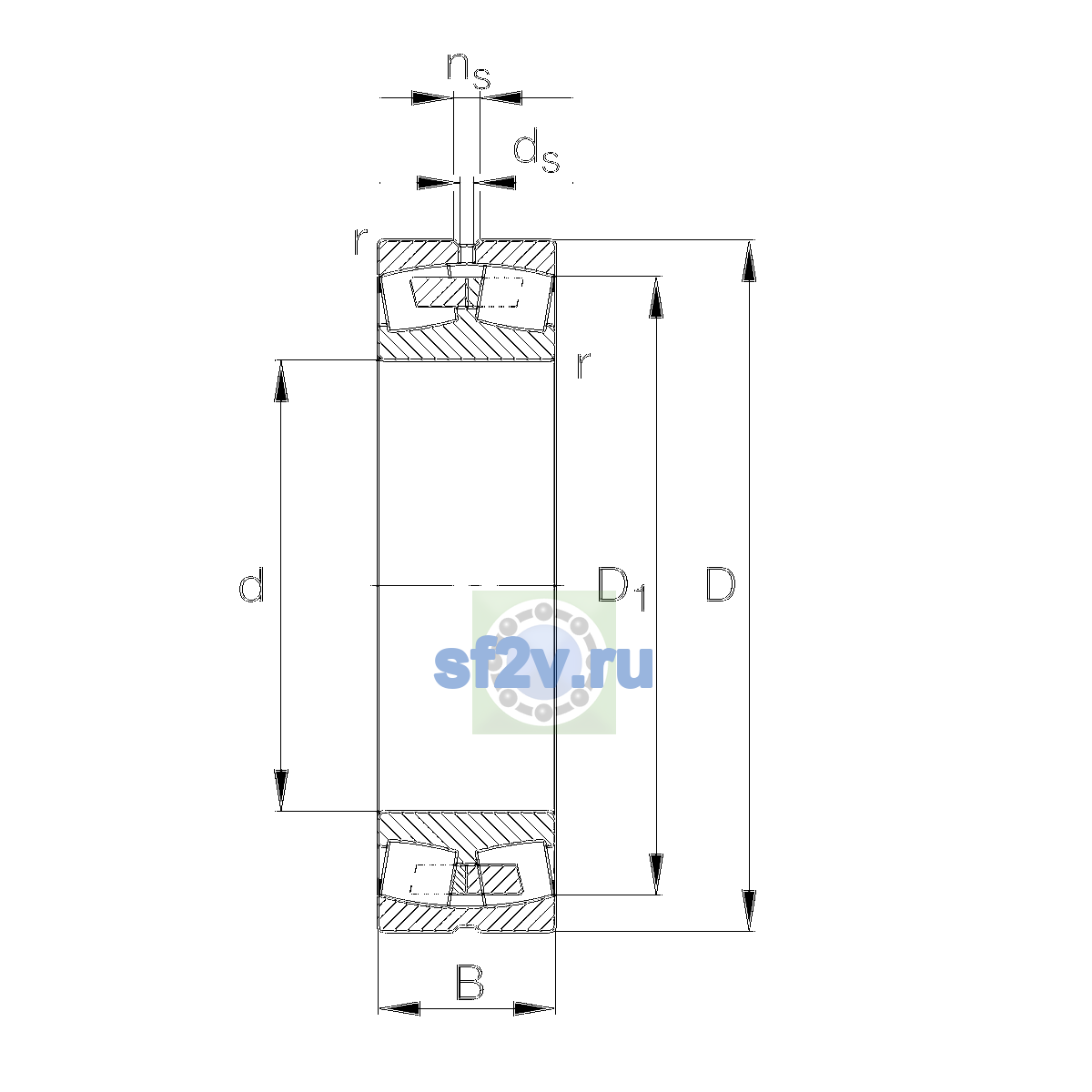

Размеры и геометрия

6

Наружный диаметр подшипника D: 215 mm
100 mm
Ширина B: 73 mm

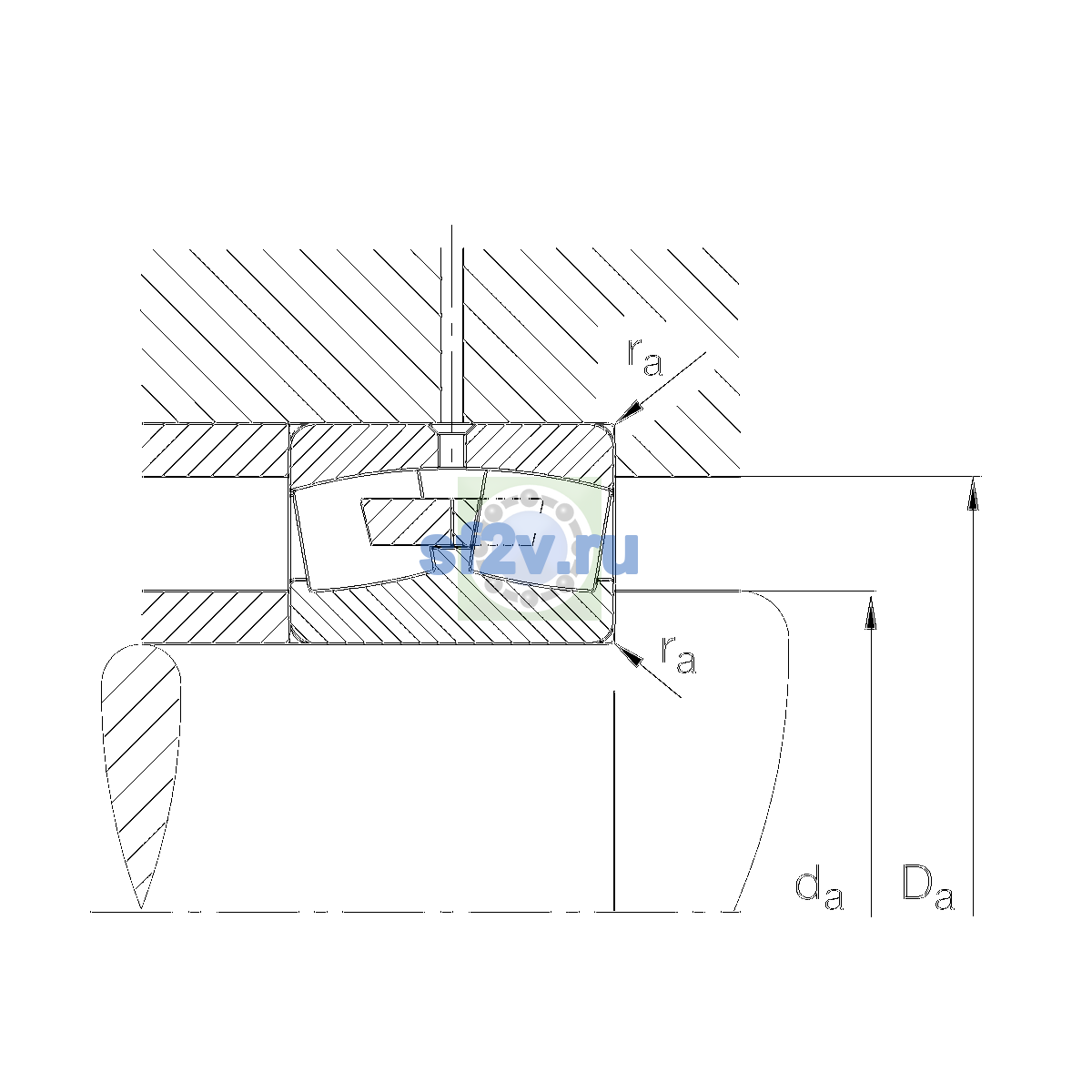

Максимальный диаметр упорного бурта корпуса Da max: 201 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 114 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,380 1/min
Предельная частота вращения: 3,300 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 810,000 N
Базовая статическая радиальная грузоподъёмность C0r: 920,000 N
Коэффициент динамической осевой нагрузки Y1: 2.03
Коэффициент динамической осевой нагрузки Y2: 3.02
Коэффициент статической осевой нагрузки Y0: 1.98
Предел усталостной нагрузки Cu / Pu: 77,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 13.018 kg
Обозначение товара / номер изделия производителя: 22320-E1A-XL-M-T41A-C3
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 184.7 mm
Параметр d2 по чертежу производителя [mm]: 130.2 mm
Параметр ds по чертежу производителя [mm]: 6.3 mm
Параметр E по чертежу производителя [mm]: 0.33
Параметр ns по чертежу производителя [mm]: 12.2 mm
