FAG

1308-TVH-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 23 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

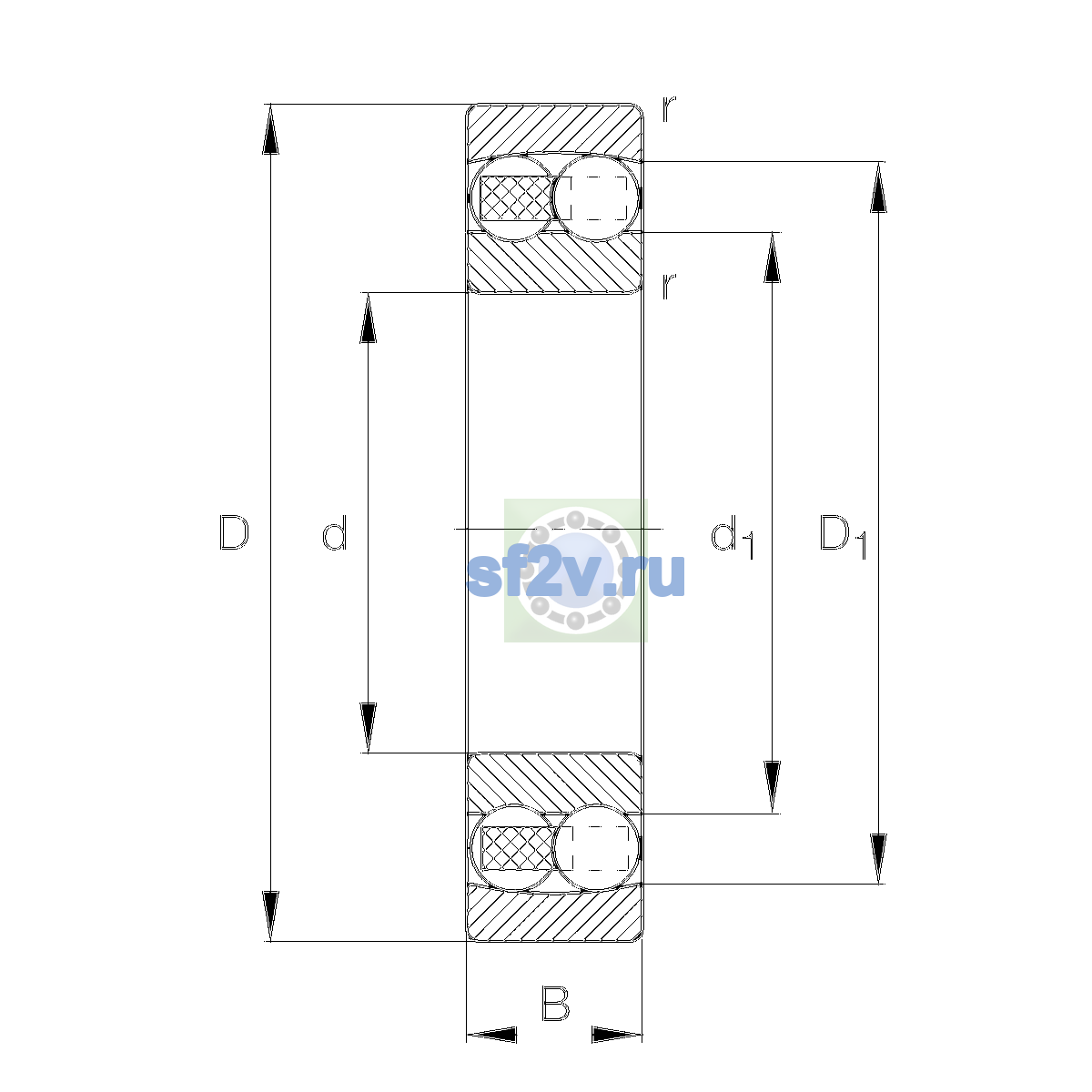

Размеры и геометрия

6

Наружный диаметр подшипника D: 90 mm
40 mm
Ширина B: 23 mm

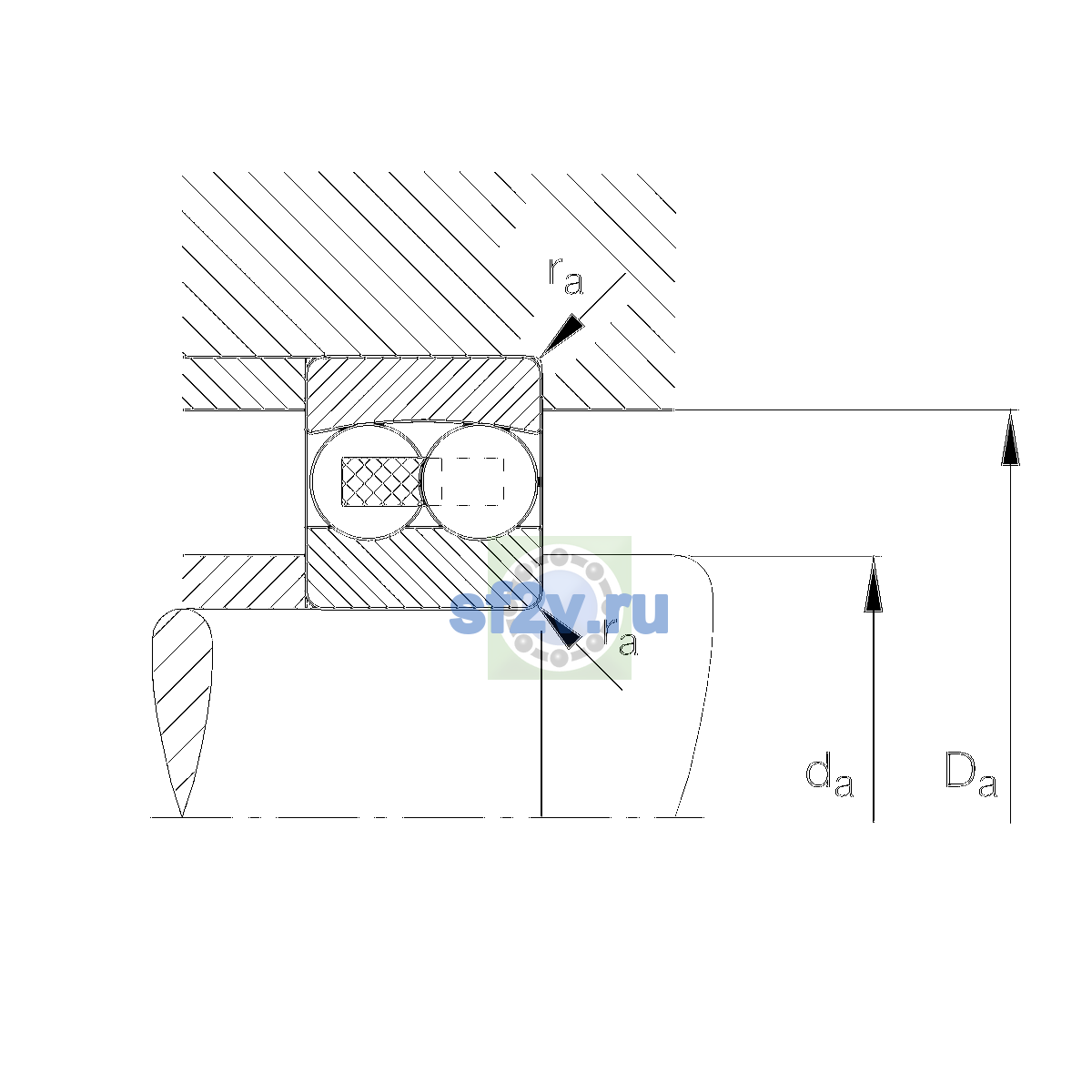

Максимальный диаметр упорного бурта корпуса Da max: 81 mm
Максимальный допустимый радиус галтели ra: 1.5 mm
Минимальный диаметр упорного бурта вала da / db: 49 mm
Минимальный размер фаски / радиус r min: 1.5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 7,200 1/min
Предельная частота вращения: 8,600 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 30,000 N
Базовая статическая радиальная грузоподъёмность C0r: 9,700 N
Коэффициент динамической осевой нагрузки Y1: 2.51
Коэффициент динамической осевой нагрузки Y2: 3.88
Коэффициент статической осевой нагрузки Y0: 2.63
Предел усталостной нагрузки Cu / Pu: 610 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

6

Заменяет / предыдущая модификация: <div>1308TV.C3</div>
Масса: 0.7 kg
Обозначение товара / номер изделия производителя: 1308-TVH-C3
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceC3Group 3 (C3), bigger than CN
Параметр d1 по чертежу производителя [mm]: 57.75 mm
74.71 mm
Параметр E по чертежу производителя [mm]: 0.25
