FAG

23224-E1A-XL-M-C5

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 76 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

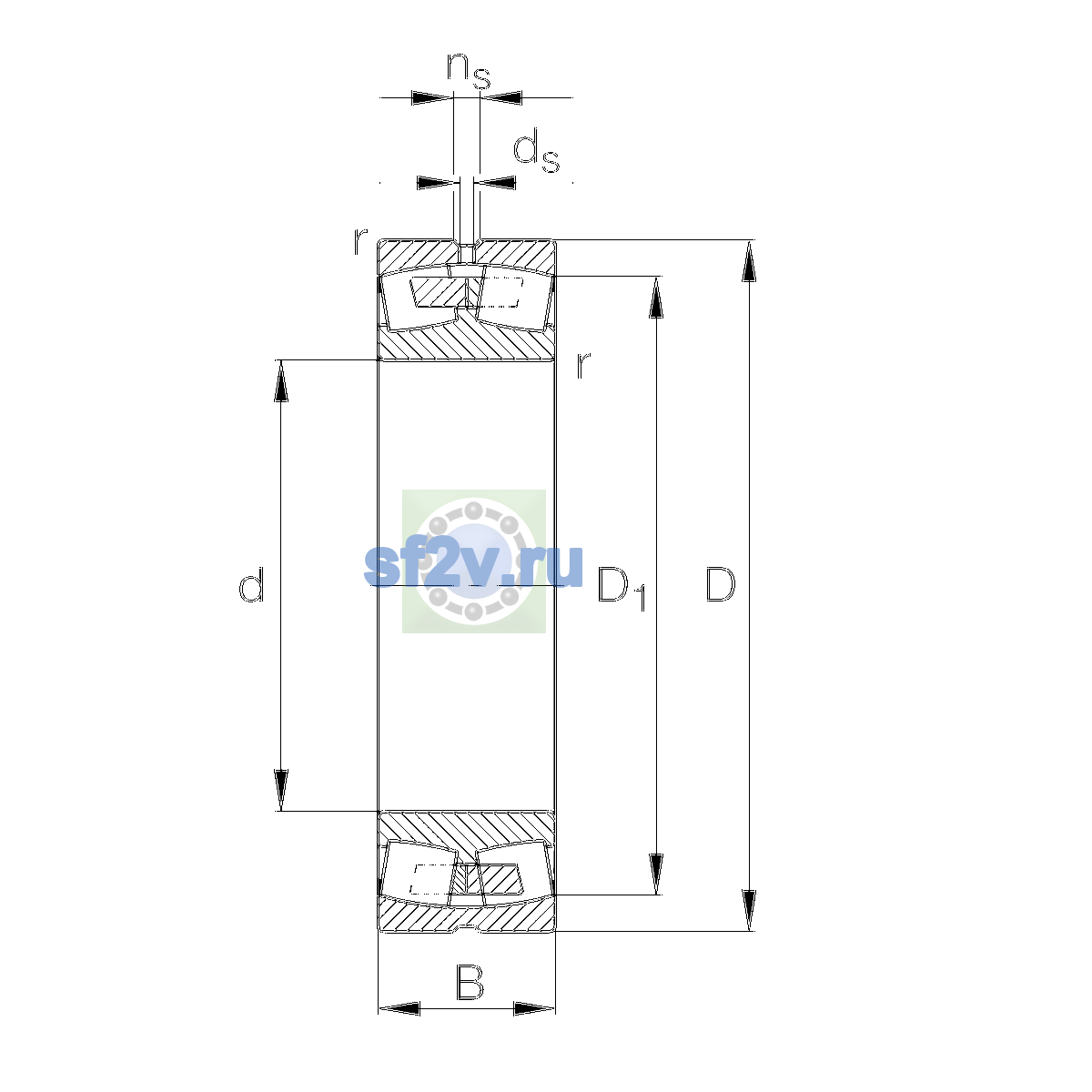

Размеры и геометрия

6

Наружный диаметр подшипника D: 215 mm
120 mm
Ширина B: 76 mm

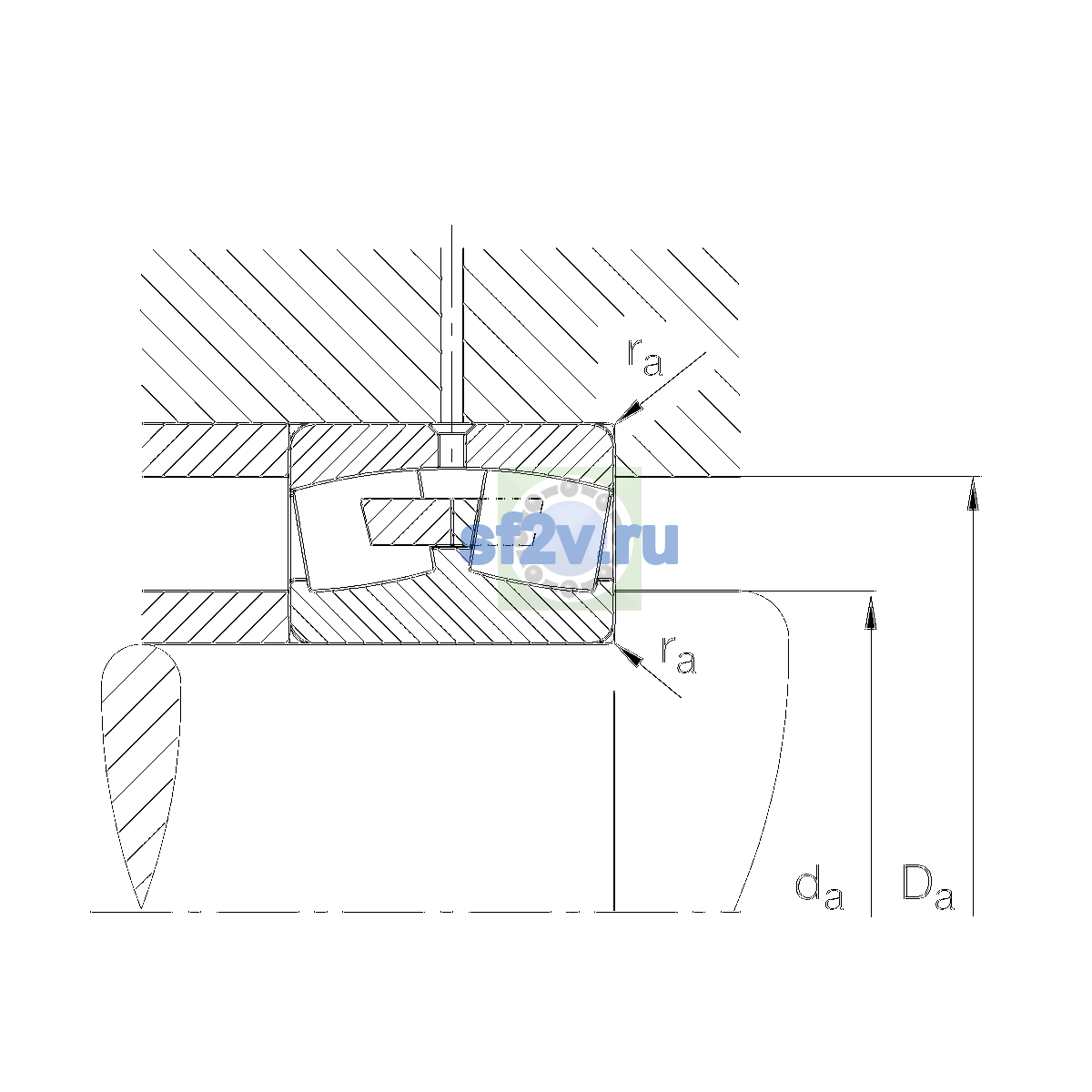

Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1,910 1/min
Предельная частота вращения: 3,000 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 820,000 N
Базовая статическая радиальная грузоподъёмность C0r: 1,020,000 N
Коэффициент динамической осевой нагрузки Y1: 2.03
Коэффициент динамической осевой нагрузки Y2: 3.02
Коэффициент статической осевой нагрузки Y0: 1.98
Предел усталостной нагрузки Cu / Pu: 82,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 11.846 kg
Обозначение товара / номер изделия производителя: 23224-E1A-XL-M-C5
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 185.5 mm
Параметр ds по чертежу производителя [mm]: 4.8 mm
Параметр E по чертежу производителя [mm]: 0.33
Параметр ns по чертежу производителя [mm]: 9.5 mm
