FAG

1224-M

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 42 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

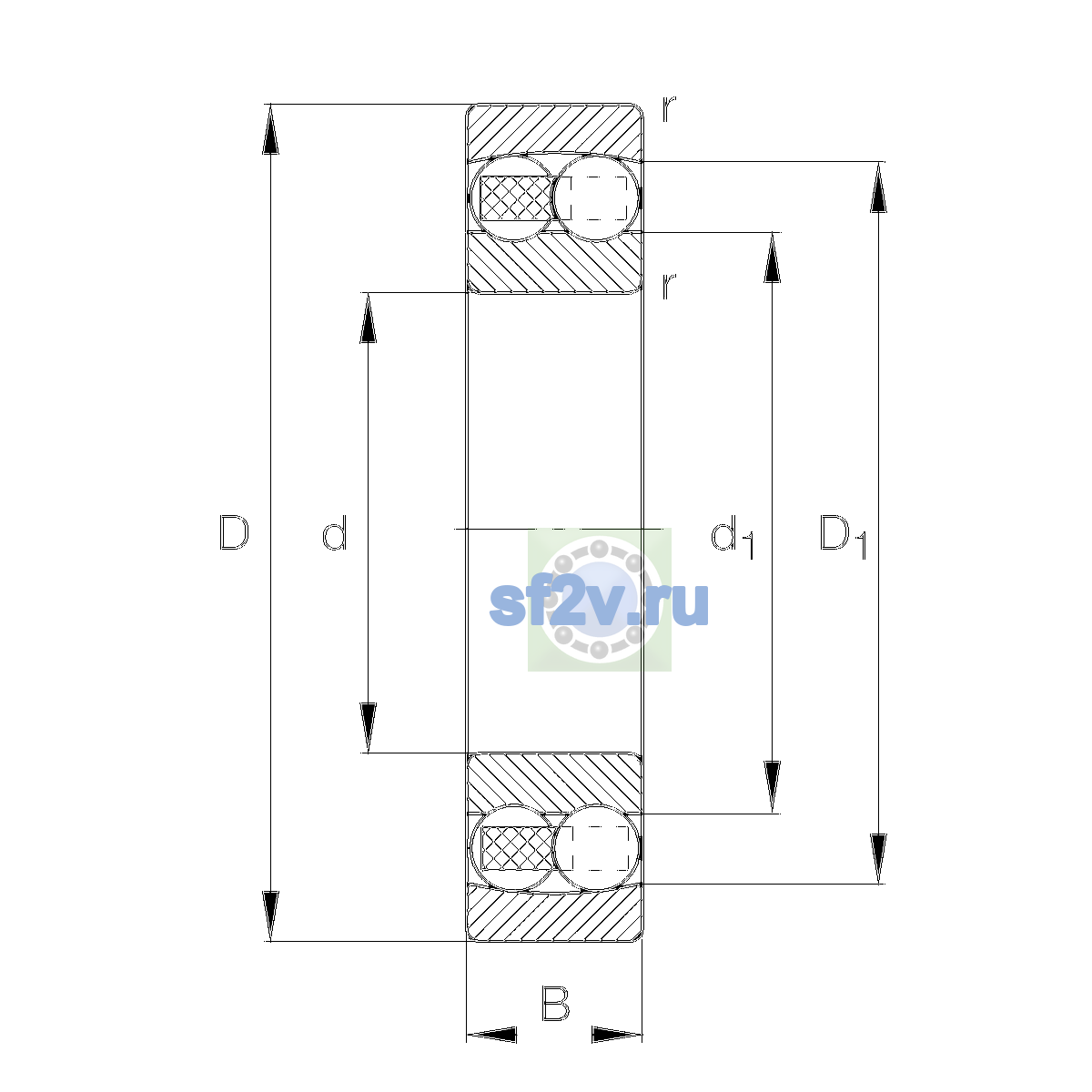

Размеры и геометрия

6

Наружный диаметр подшипника D: 215 mm
120 mm
Ширина B: 42 mm

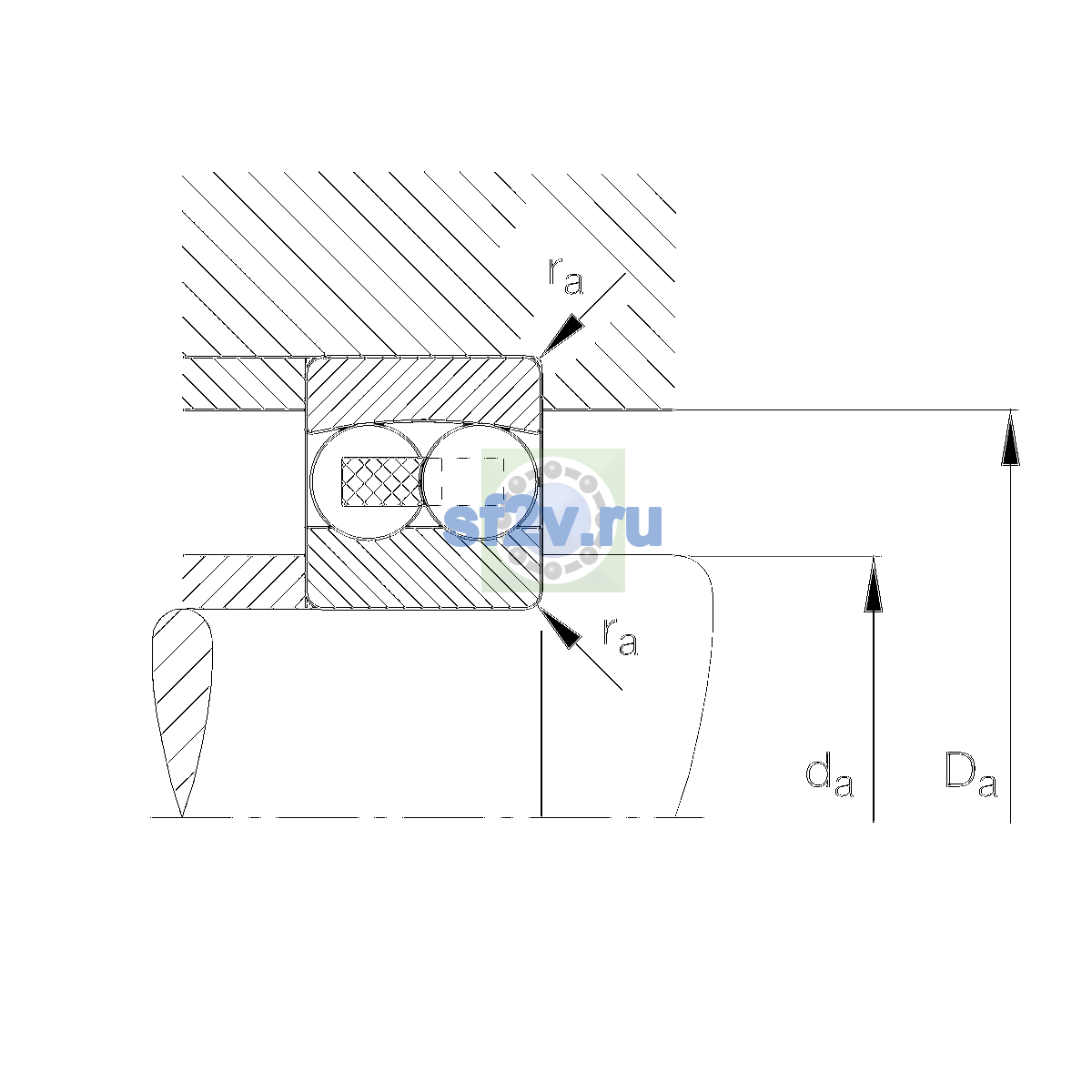

Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 4,200 1/min
Предельная частота вращения: 4,750 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 121,000 N
Базовая статическая радиальная грузоподъёмность C0r: 53,000 N
Коэффициент динамической осевой нагрузки Y1: 3.11
Коэффициент динамической осевой нагрузки Y2: 4.81
Коэффициент статической осевой нагрузки Y0: 3.25
Предел усталостной нагрузки Cu / Pu: 2,600 N
Максимальная рабочая температура: 150 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>1224M</div>
Масса: 6.936 kg
Обозначение товара / номер изделия производителя: 1224-M
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageMsolid brass cage, ball guidedTolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)

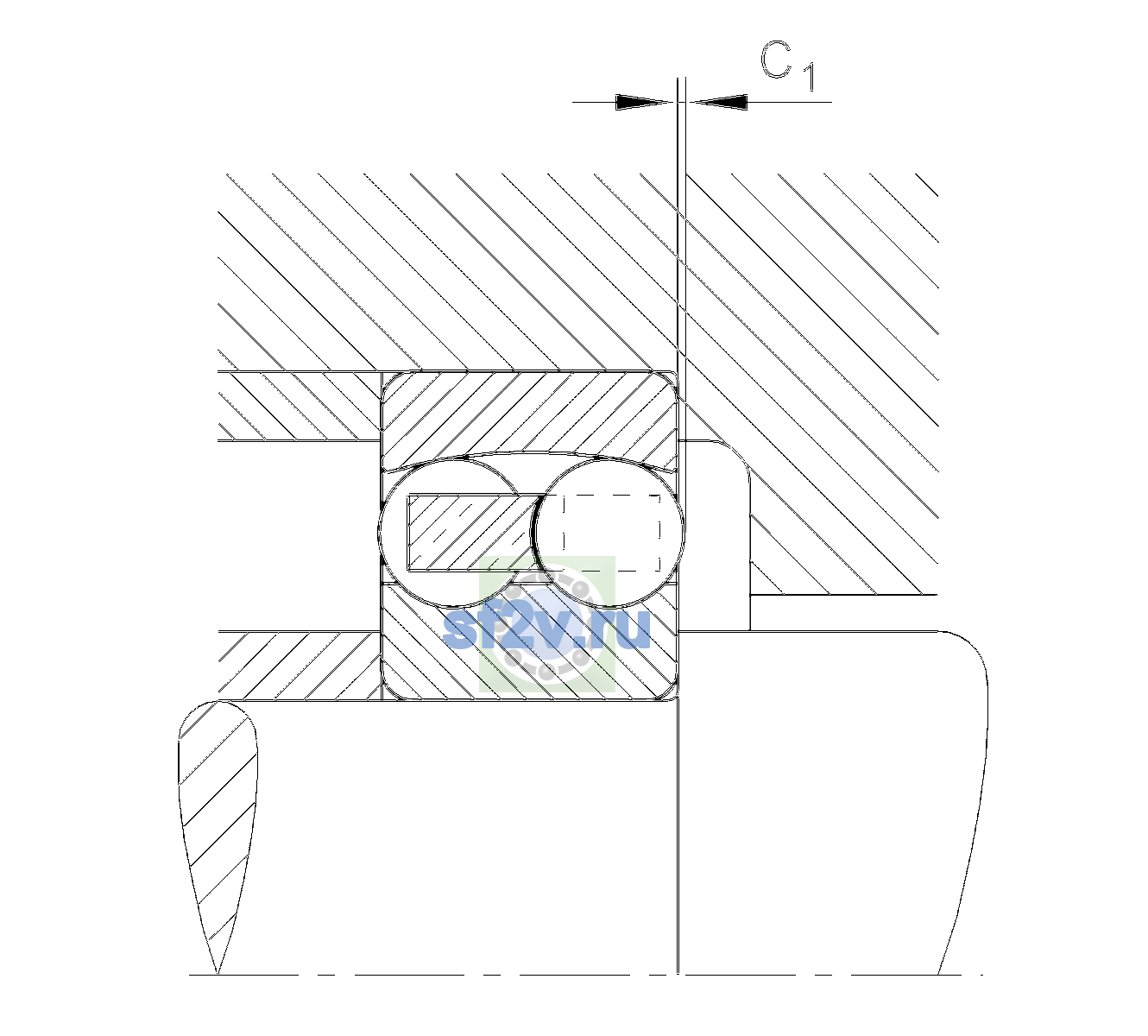

Параметр C1 по чертежу производителя [mm]: 1.8 mm
Параметр d1 по чертежу производителя [mm]: 149 mm
187.3 mm
Параметр E по чертежу производителя [mm]: 0.2
