FAG

16034-MA-C3

Name: 16034-MA-C3
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 28 мм

КатегорияДругие радиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

18 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 260 mm
170 mm
Ширина B: 28 mm

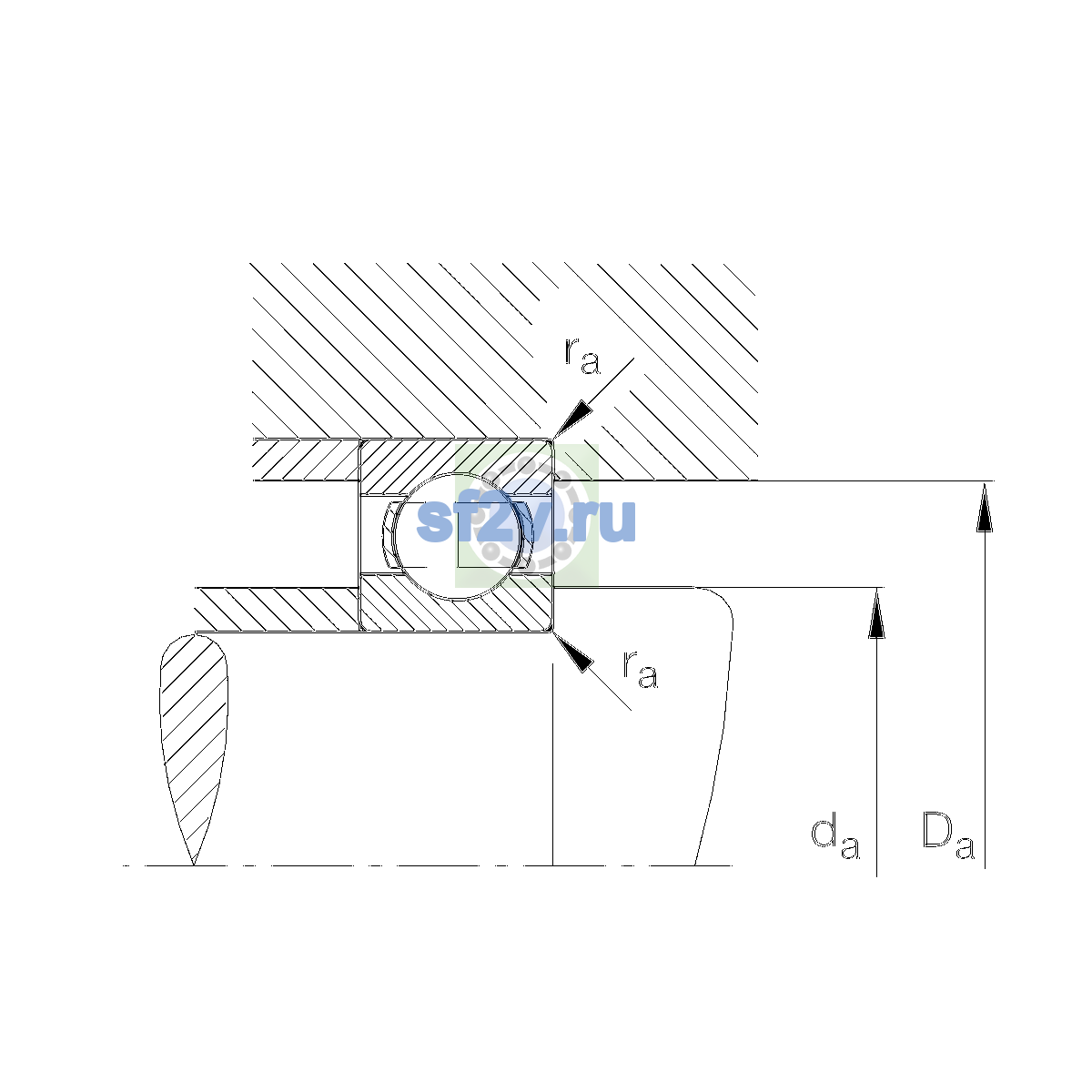

Максимальный диаметр упорного бурта корпуса Da max: 253 mm
Максимальный допустимый радиус галтели ra: 1.5 mm
Минимальный диаметр упорного бурта вала da / db: 177 mm
Минимальный размер фаски / радиус r min: 1.5 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 2,850 1/min
Предельная частота вращения: 4,550 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 131,000 N
Базовая статическая радиальная грузоподъёмность C0r: 136,000 N
Предел усталостной нагрузки Cu / Pu: 5,600 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 5.8 kg
Обозначение товара / номер изделия производителя: 16034-MA-C3
Описание исполнения / варианта: Показать полное значение

SealingWithoutnot sealedCageMAsolid brass cage, outer ring guidedTolerance classPNNormal (PN)Dimensional / heat stabilization S1Rings dimensional stabilized up to 200°LubricantWithoutBearing not greasedRadial internal clearanceC3 (Group 3)Internal clearance larger than CNBore typeZCylindrical
Параметр d1 по чертежу производителя [mm]: 202.28 mm
229.4 mm
Расчётный коэффициент f0: 16.5

16034-MA-C3
