FAG

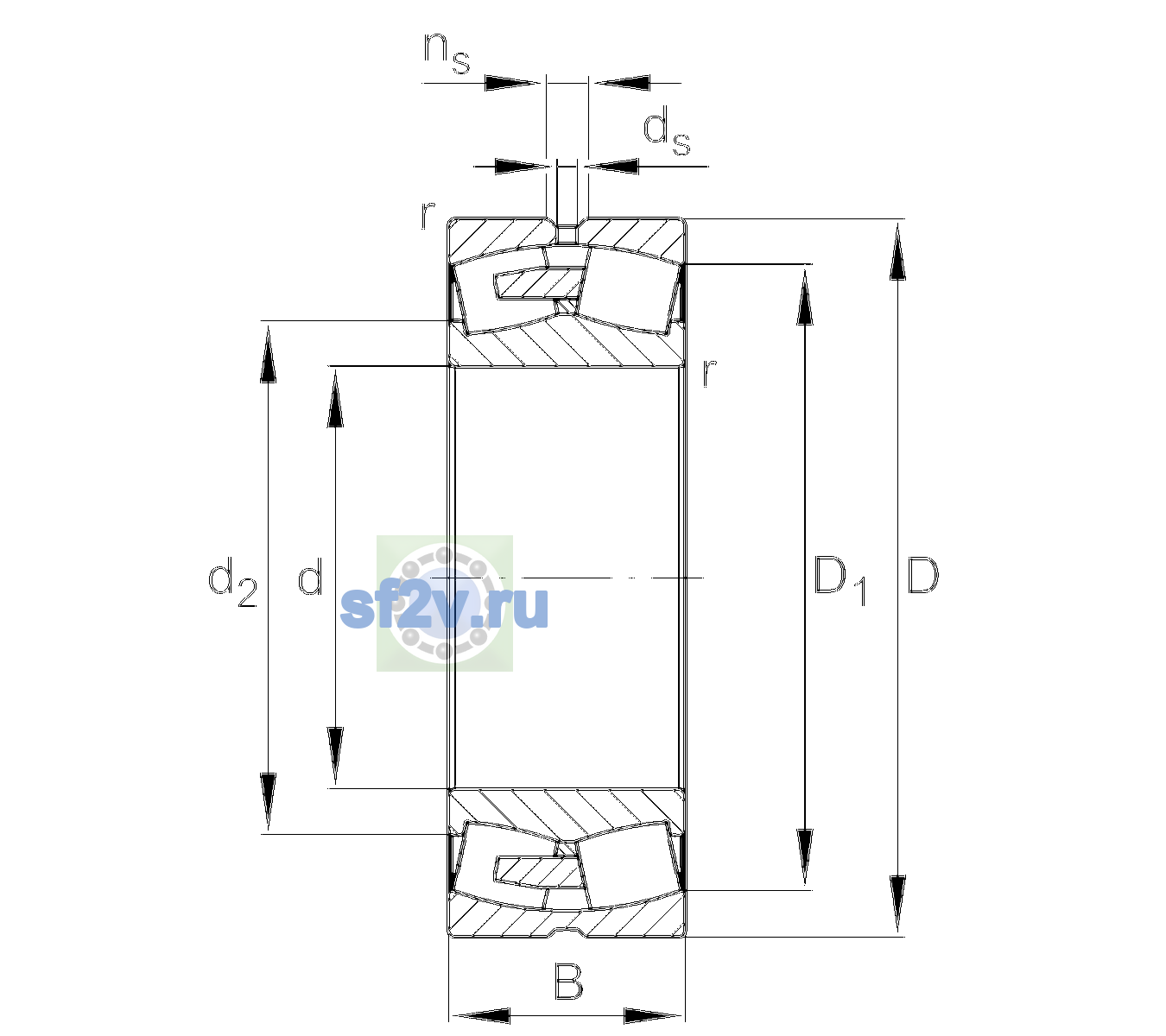

24092-BEA-XL-MB1

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 218 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 680 mm
460 mm
Ширина B: 218 mm

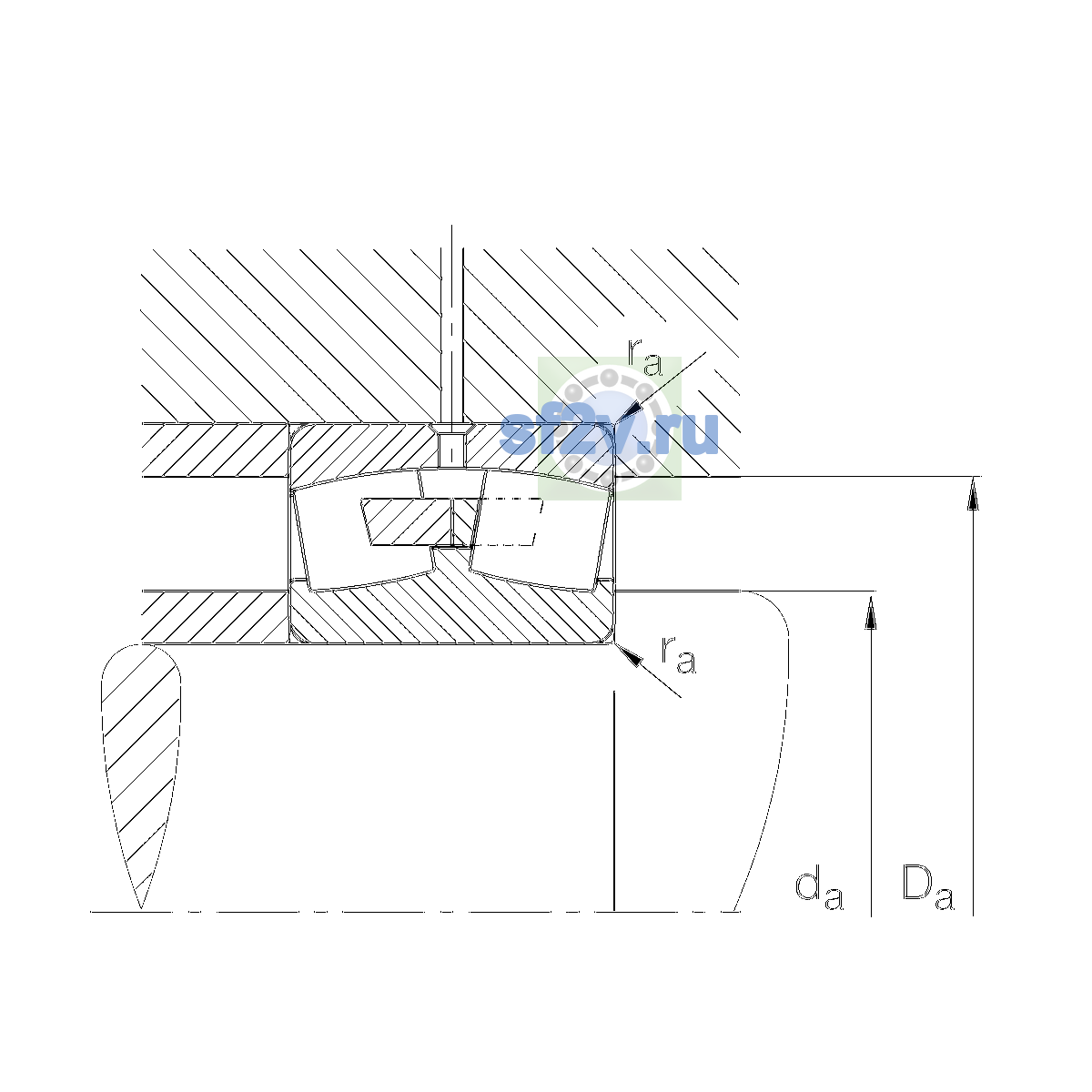

Максимальный диаметр упорного бурта корпуса Da max: 657 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 483 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 410 1/min
Предельная частота вращения: 800 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 5,500,000 N
Базовая статическая радиальная грузоподъёмность C0r: 10,200,000 N
Коэффициент динамической осевой нагрузки Y1: 2.33
Коэффициент динамической осевой нагрузки Y2: 3.47
Коэффициент статической осевой нагрузки Y0: 2.28
Предел усталостной нагрузки Cu / Pu: 840,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 266.5 kg
Обозначение товара / номер изделия производителя: 24092-BEA-XL-MB1
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 606.6 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.29
Параметр ns по чертежу производителя [mm]: 23.5 mm
