FAG

16038-MA

Name: 16038-MA
Brand: FAG

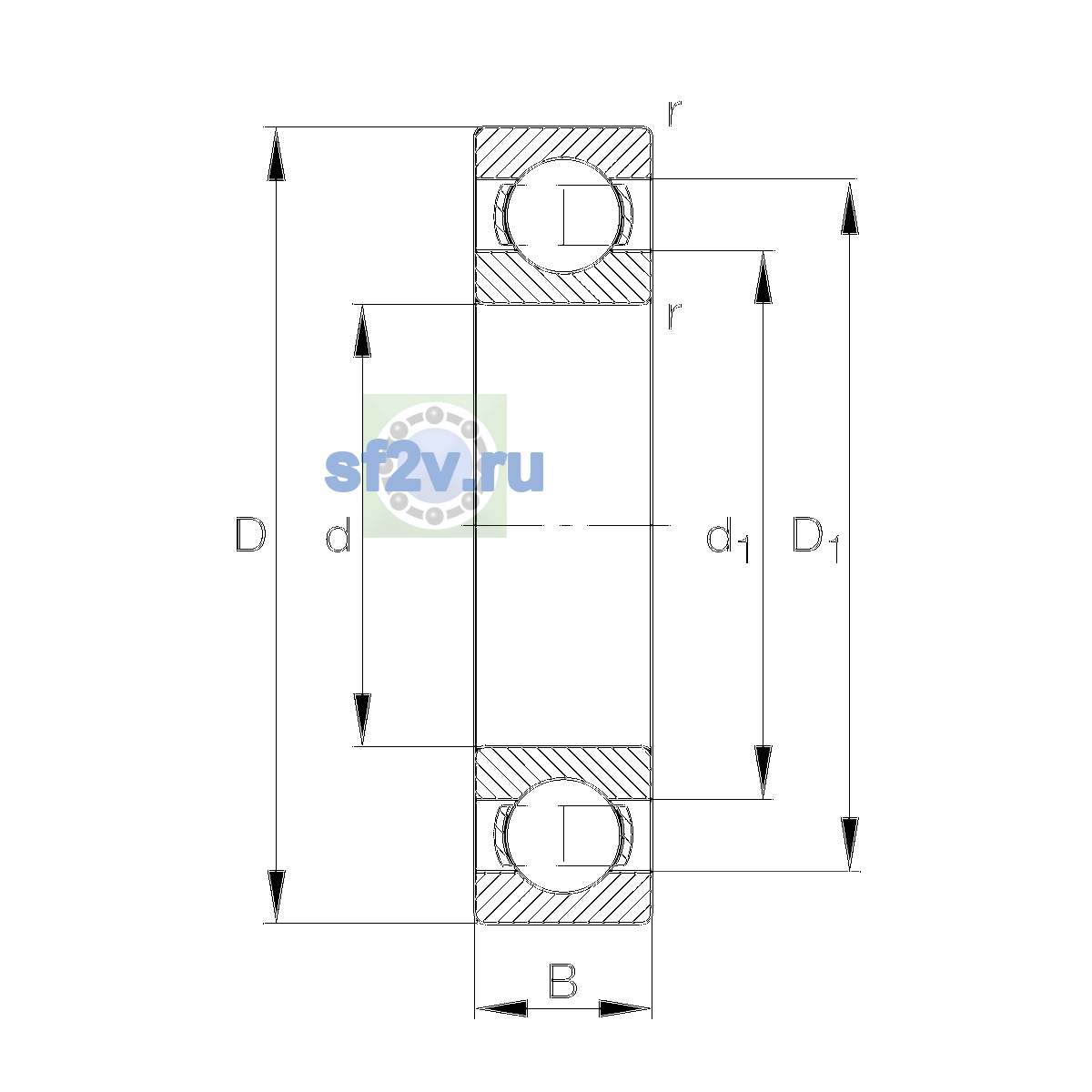

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 31 мм

КатегорияДругие радиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

19 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 290 mm
190 mm
Ширина B: 31 mm

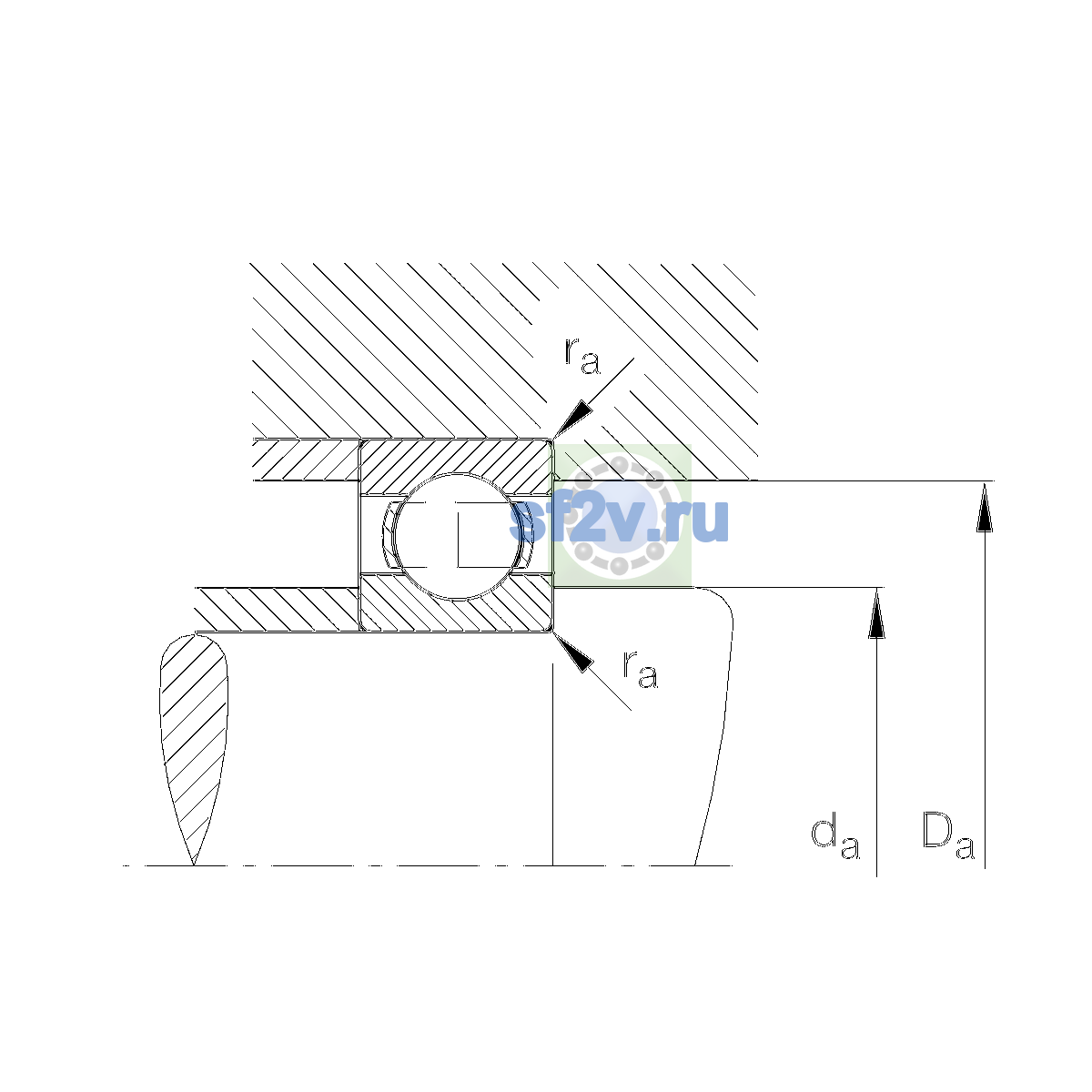

Максимальный диаметр упорного бурта корпуса Da max: 281.2 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 198.8 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 2,650 1/min
Предельная частота вращения: 4,050 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 158,000 N
Базовая статическая радиальная грузоподъёмность C0r: 168,000 N
Предел усталостной нагрузки Cu / Pu: 6,400 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>16038MA</div>
Масса: 7.94 kg
Обозначение товара / номер изделия производителя: 16038-MA
Описание исполнения / варианта: Показать полное значение

SealingWithoutnot sealedCageMAsolid brass cage, outer ring guidedTolerance classPNNormal (PN)Dimensional / heat stabilization S1Rings dimensional stabilized up to 200°LubricantWithoutBearing not greasedRadial internal clearanceCN (Group N)Normal internal clearanceBore typeZCylindrical
Параметр d1 по чертежу производителя [mm]: 225.74 mm
255.9 mm
Расчётный коэффициент f0: 16.5

16038-MA
