FAG

23222-E1A-XL-M-C4

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 69,8 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

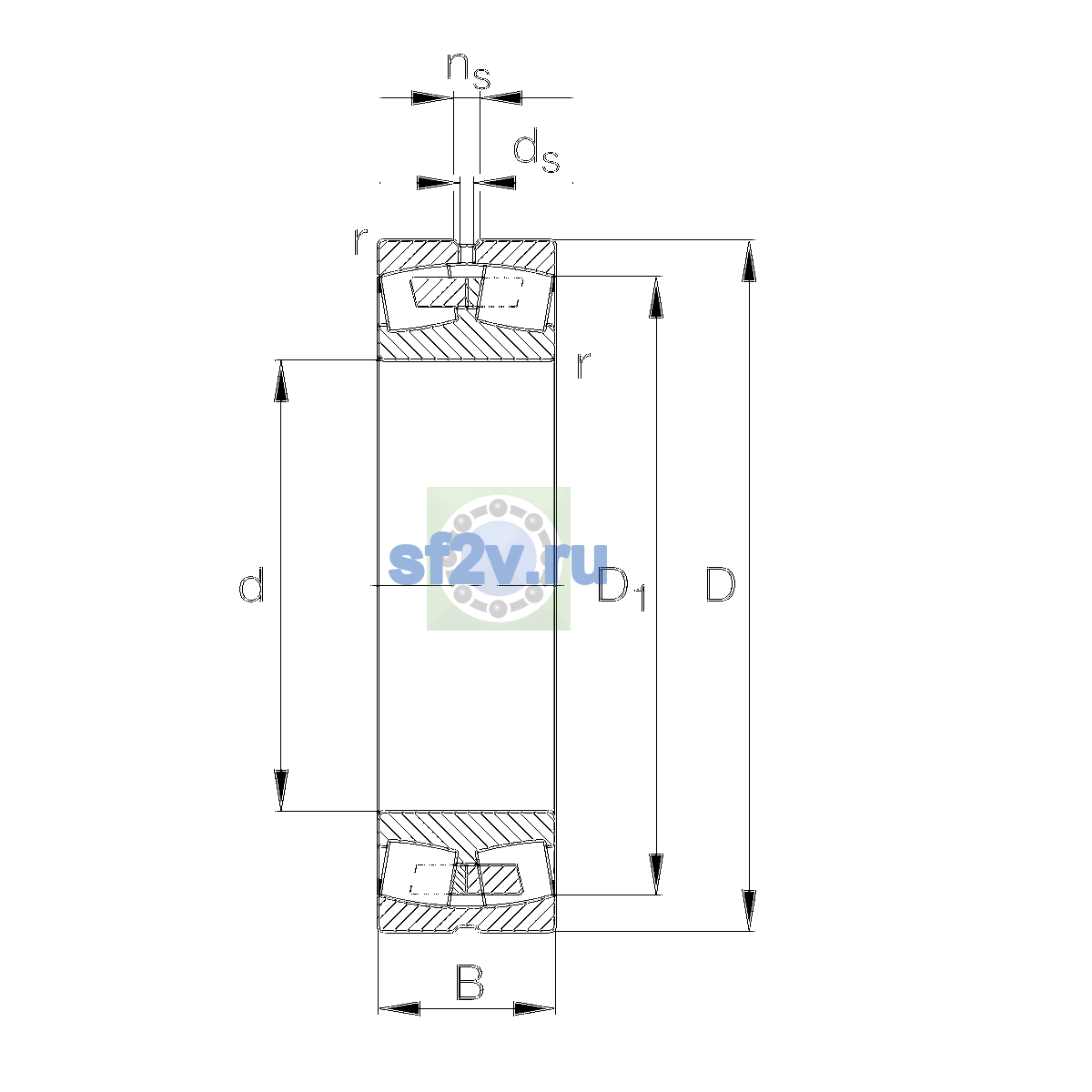

Размеры и геометрия

6

Наружный диаметр подшипника D: 200 mm
110 mm
Ширина B: 69.8 mm

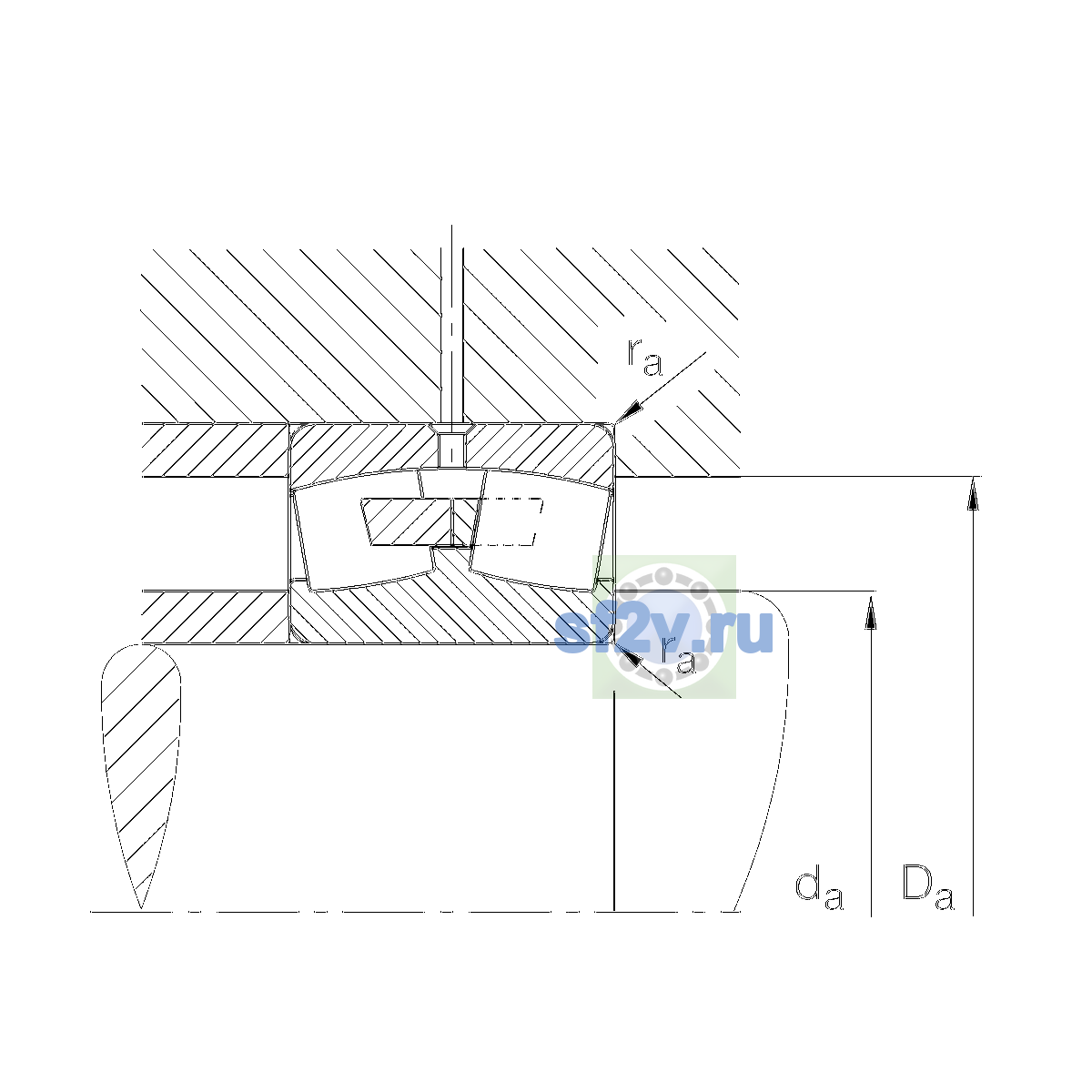

Максимальный диаметр упорного бурта корпуса Da max: 188 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 122 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,100 1/min
Предельная частота вращения: 3,250 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 710,000 N
Базовая статическая радиальная грузоподъёмность C0r: 870,000 N
Коэффициент динамической осевой нагрузки Y1: 2.06
Коэффициент динамической осевой нагрузки Y2: 3.06
Коэффициент статической осевой нагрузки Y0: 2.01
Предел усталостной нагрузки Cu / Pu: 73,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23222-E1A-M-C4, 23222E1A.M.C4</div>
Масса: 9.54 kg
Обозначение товара / номер изделия производителя: 23222-E1A-XL-M-C4
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceC4 (Group 4)Internal clearance larger than C3Relubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 172.7 mm
Параметр ds по чертежу производителя [mm]: 4.8 mm
Параметр E по чертежу производителя [mm]: 0.33
Параметр ns по чертежу производителя [mm]: 9.5 mm
