FAG

1313-TVH-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 33 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

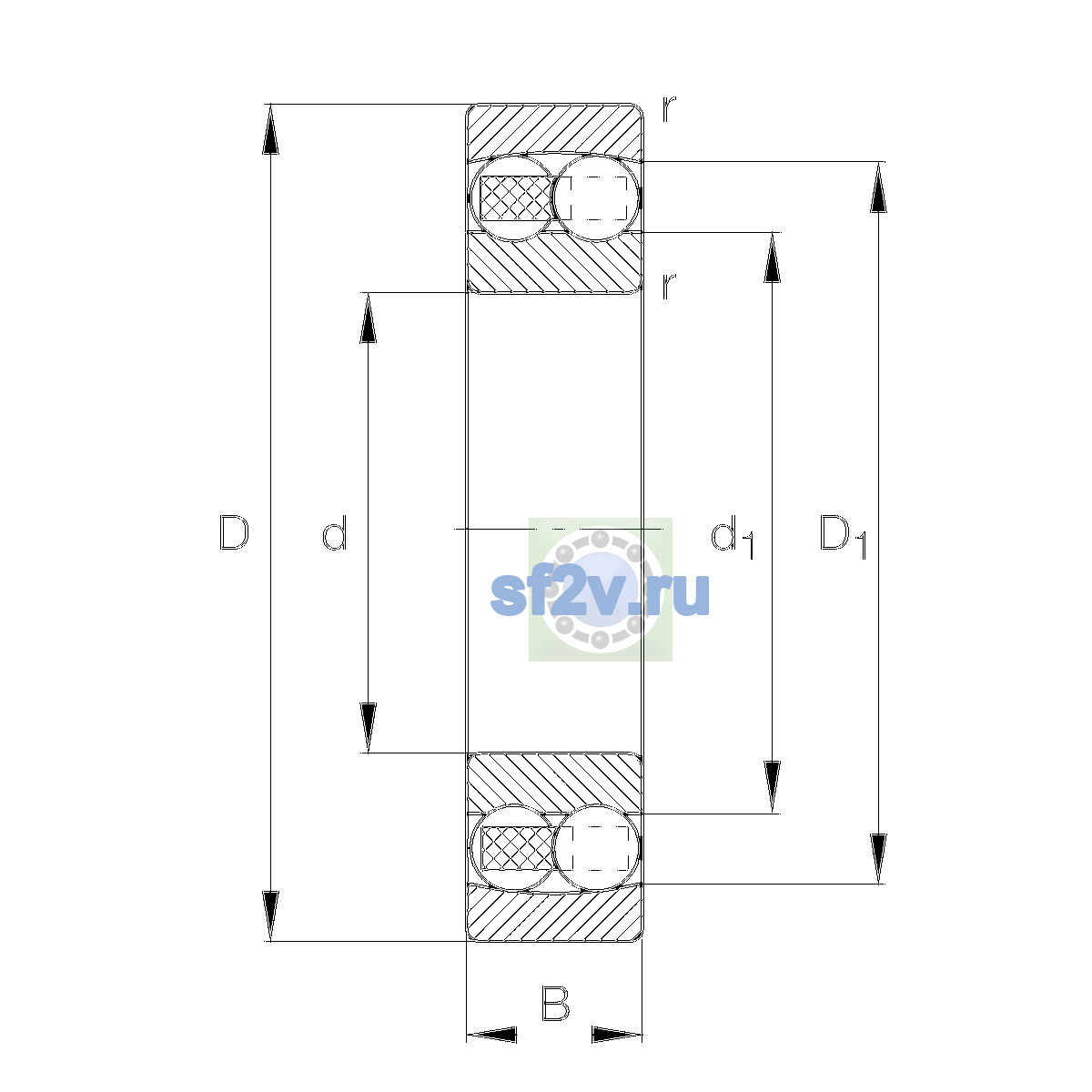

Размеры и геометрия

6

Наружный диаметр подшипника D: 140 mm
65 mm
Ширина B: 33 mm

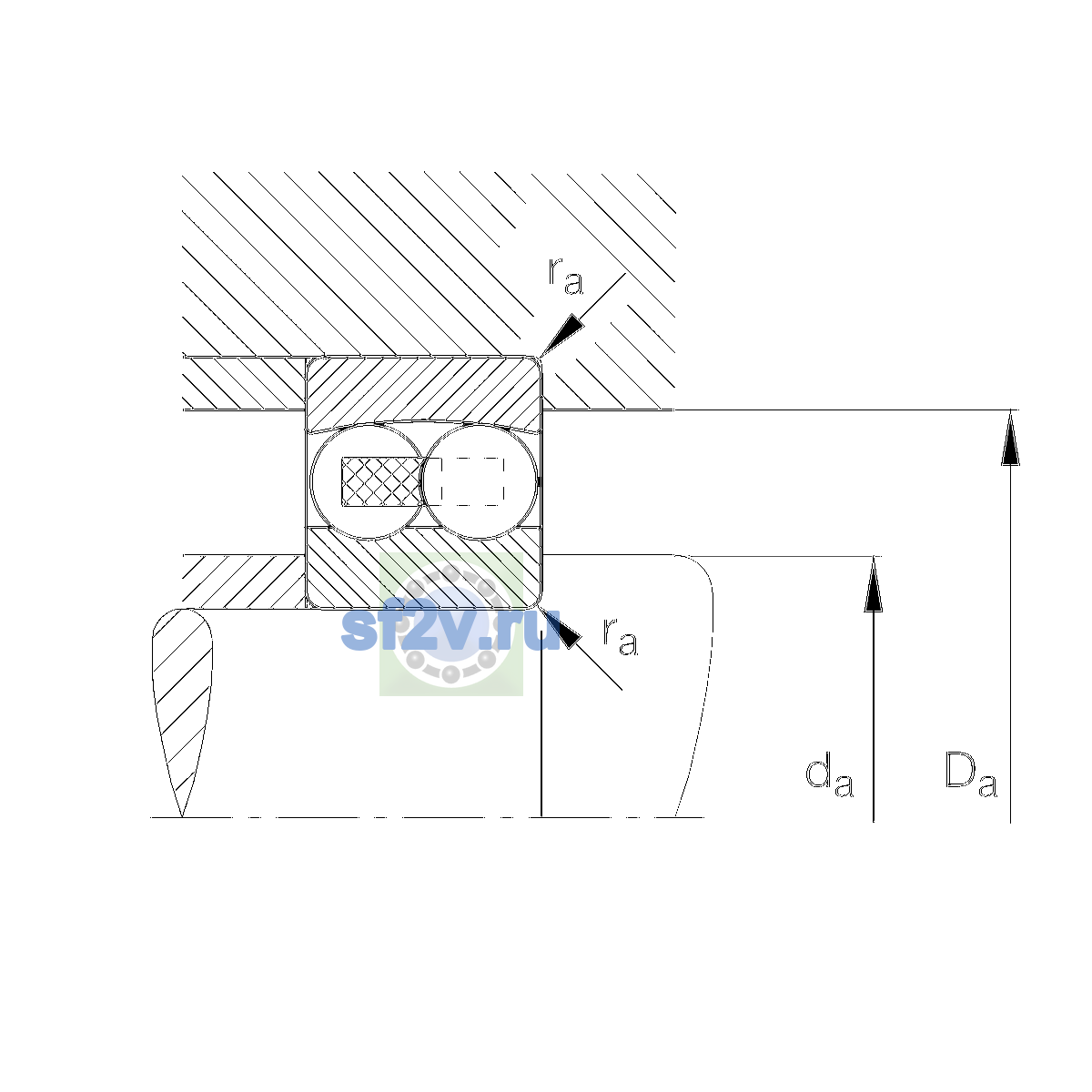

Максимальный диаметр упорного бурта корпуса Da max: 128 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 77 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 5,100 1/min
Предельная частота вращения: 5,200 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 63,000 N
Базовая статическая радиальная грузоподъёмность C0r: 22,900 N
Коэффициент динамической осевой нагрузки Y1: 2.74
Коэффициент динамической осевой нагрузки Y2: 4.25
Коэффициент статической осевой нагрузки Y0: 2.88
Предел усталостной нагрузки Cu / Pu: 1,420 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

6

Заменяет / предыдущая модификация: <div>1313TV.C3</div>
Масса: 2.413 kg
Обозначение товара / номер изделия производителя: 1313-TVH-C3
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceC3Group 3 (C3), bigger than CN
Параметр d1 по чертежу производителя [mm]: 92.68 mm
118.2 mm
Параметр E по чертежу производителя [mm]: 0.23
