FAG

24076-BEA-XL-MB1

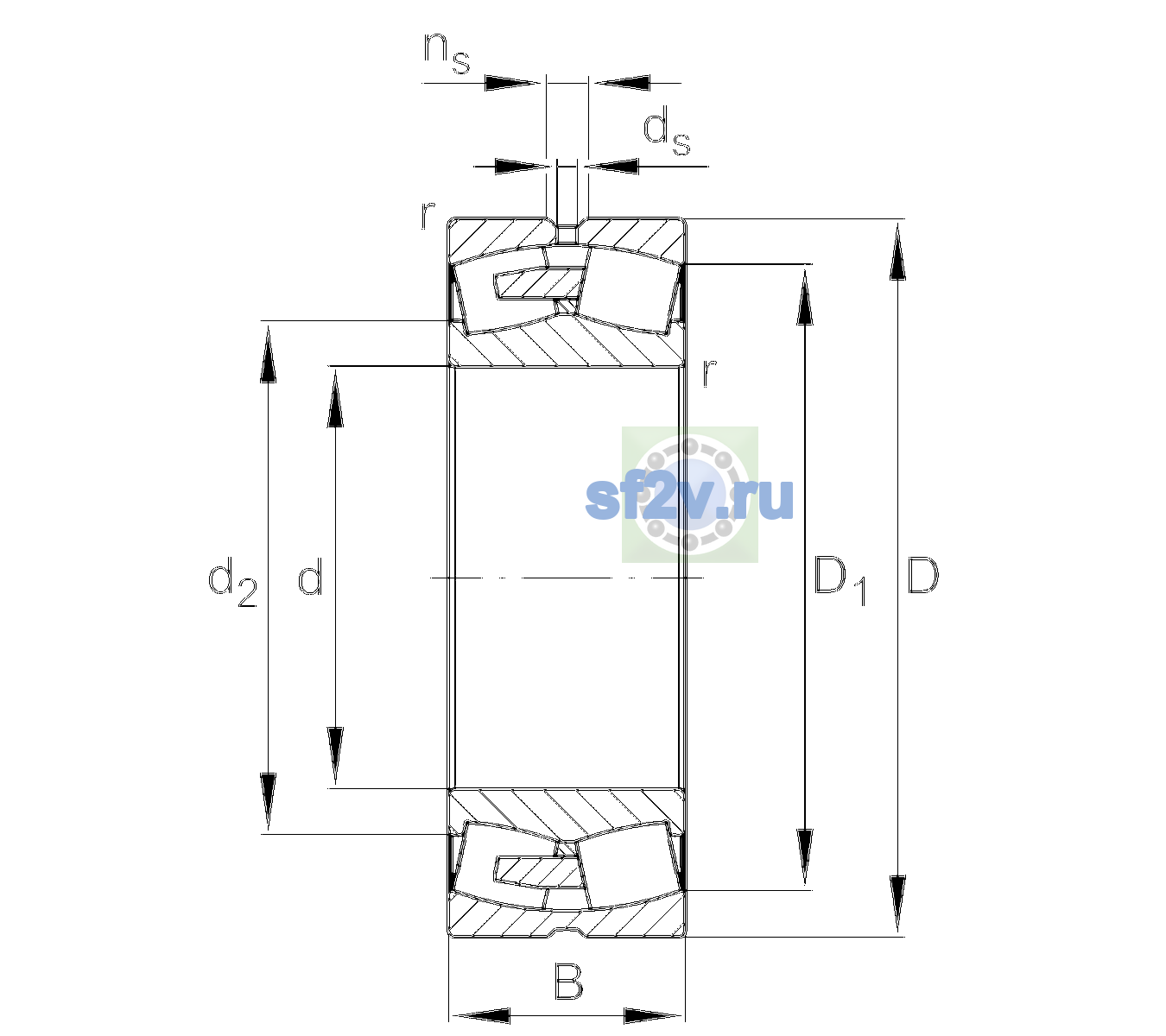

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 180 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 560 mm
380 mm
Ширина B: 180 mm

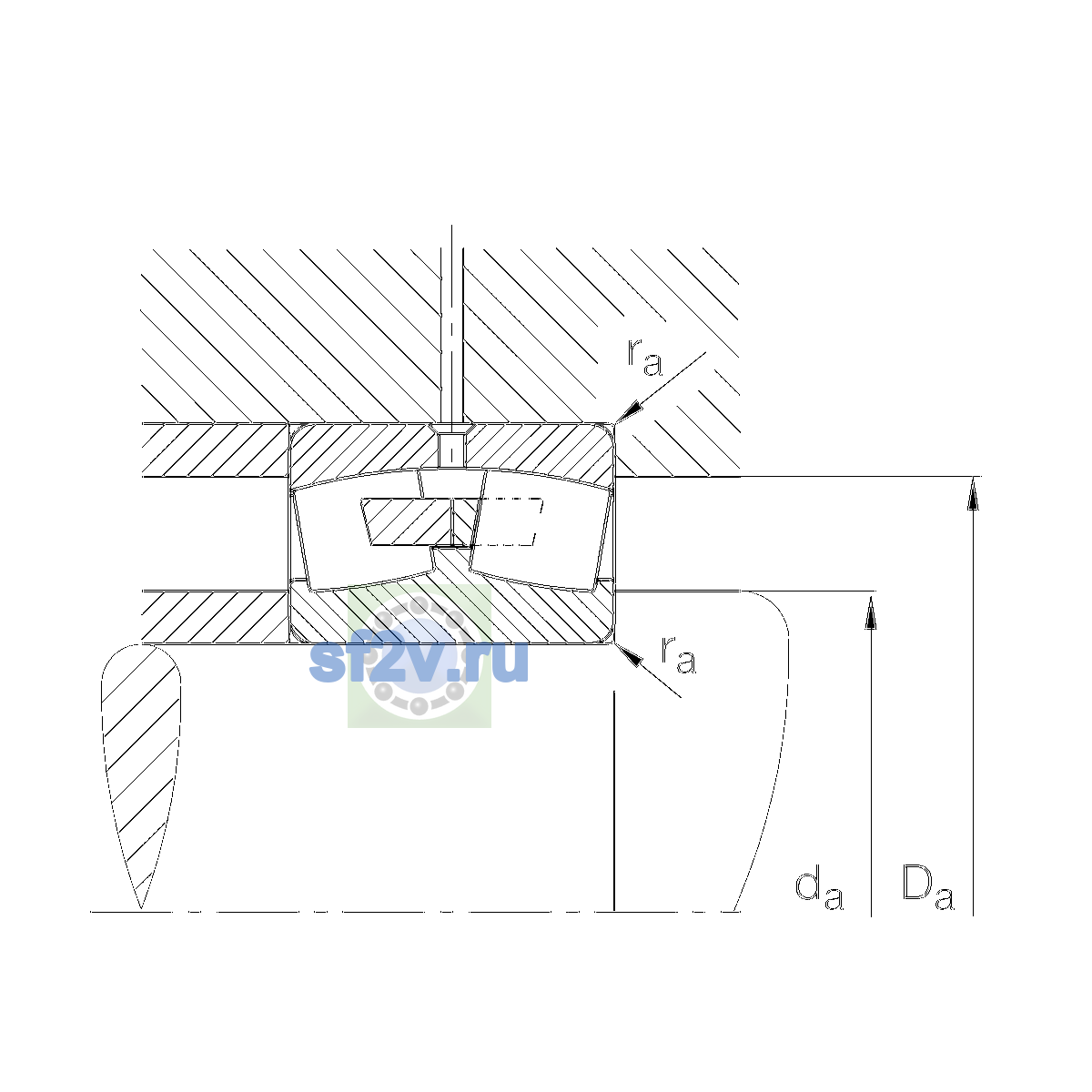

Максимальный диаметр упорного бурта корпуса Da max: 542 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 398 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 530 1/min
Предельная частота вращения: 990 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 3,750,000 N
Базовая статическая радиальная грузоподъёмность C0r: 7,000,000 N
Коэффициент динамической осевой нагрузки Y1: 2.33
Коэффициент динамической осевой нагрузки Y2: 3.47
Коэффициент статической осевой нагрузки Y0: 2.28
Предел усталостной нагрузки Cu / Pu: 590,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>24076-B-MB, 24076-E1A-MB1</div>
Масса: 150.54 kg
Обозначение товара / номер изделия производителя: 24076-BEA-XL-MB1
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 497.9 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.29
Параметр ns по чертежу производителя [mm]: 17.7 mm
