FAG

24122-BE-XL-H40

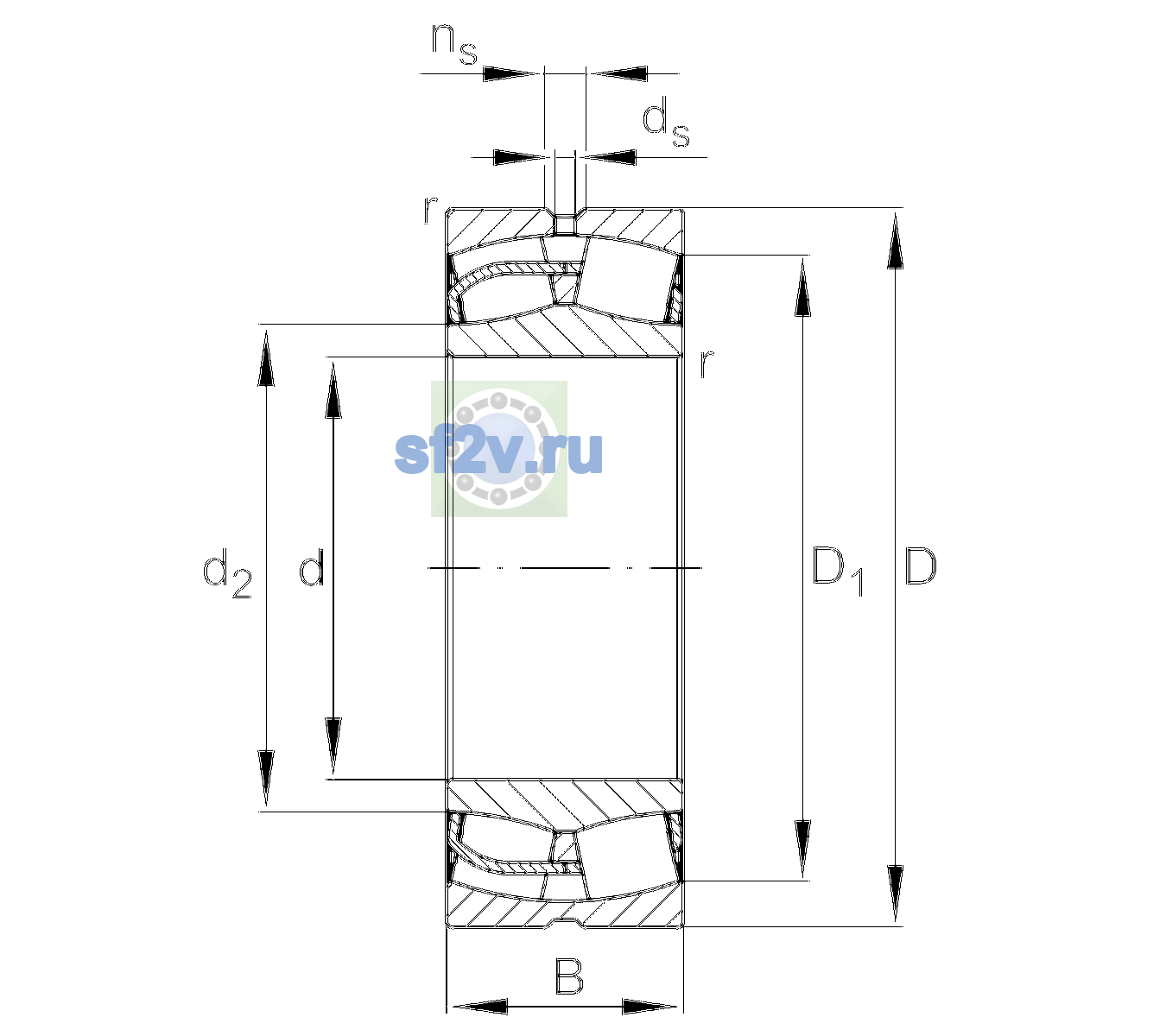

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 69 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 180 mm
110 mm
Ширина B: 69 mm

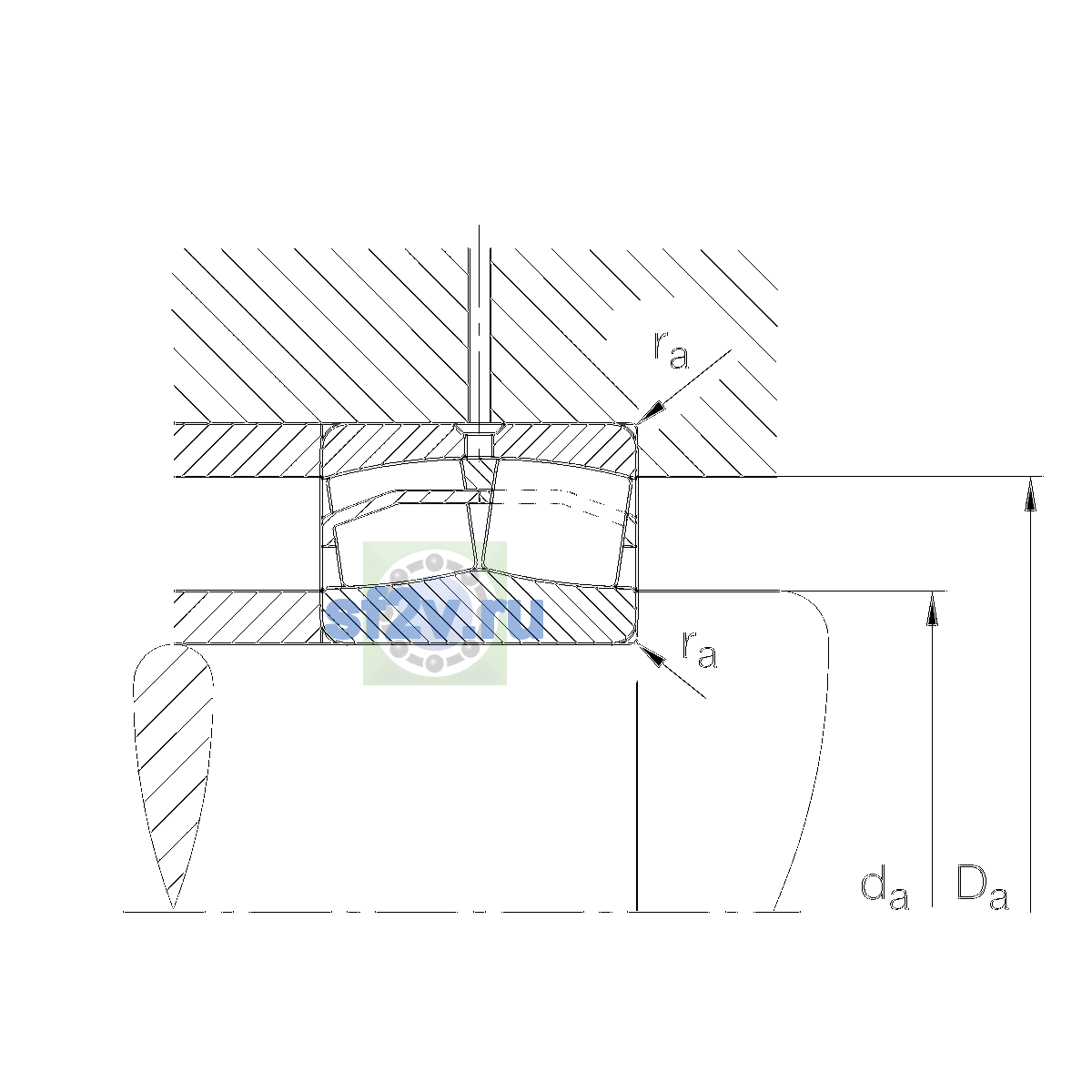

Максимальный диаметр упорного бурта корпуса Da max: 169 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 121 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1,960 1/min
Предельная частота вращения: 3,350 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 530,000 N
Базовая статическая радиальная грузоподъёмность C0r: 750,000 N
Коэффициент динамической осевой нагрузки Y1: 1.96
Коэффициент динамической осевой нагрузки Y2: 2.92
Коэффициент статической осевой нагрузки Y0: 1.92
Предел усталостной нагрузки Cu / Pu: 86,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>24122-E1-H40</div>
Масса: 6.747 kg
Обозначение товара / номер изделия производителя: 24122-BE-XL-H40
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureH40Without lubricating groove and holes
Параметр d1 по чертежу производителя [mm]: 154.9 mm
Параметр d2 по чертежу производителя [mm]: 125.6 mm
Параметр E по чертежу производителя [mm]: 0.34
