FAG

24196-BEA-XL-MB1

Name: 24196-BEA-XL-MB1
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 308 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 790 mm
480 mm
Ширина B: 308 mm

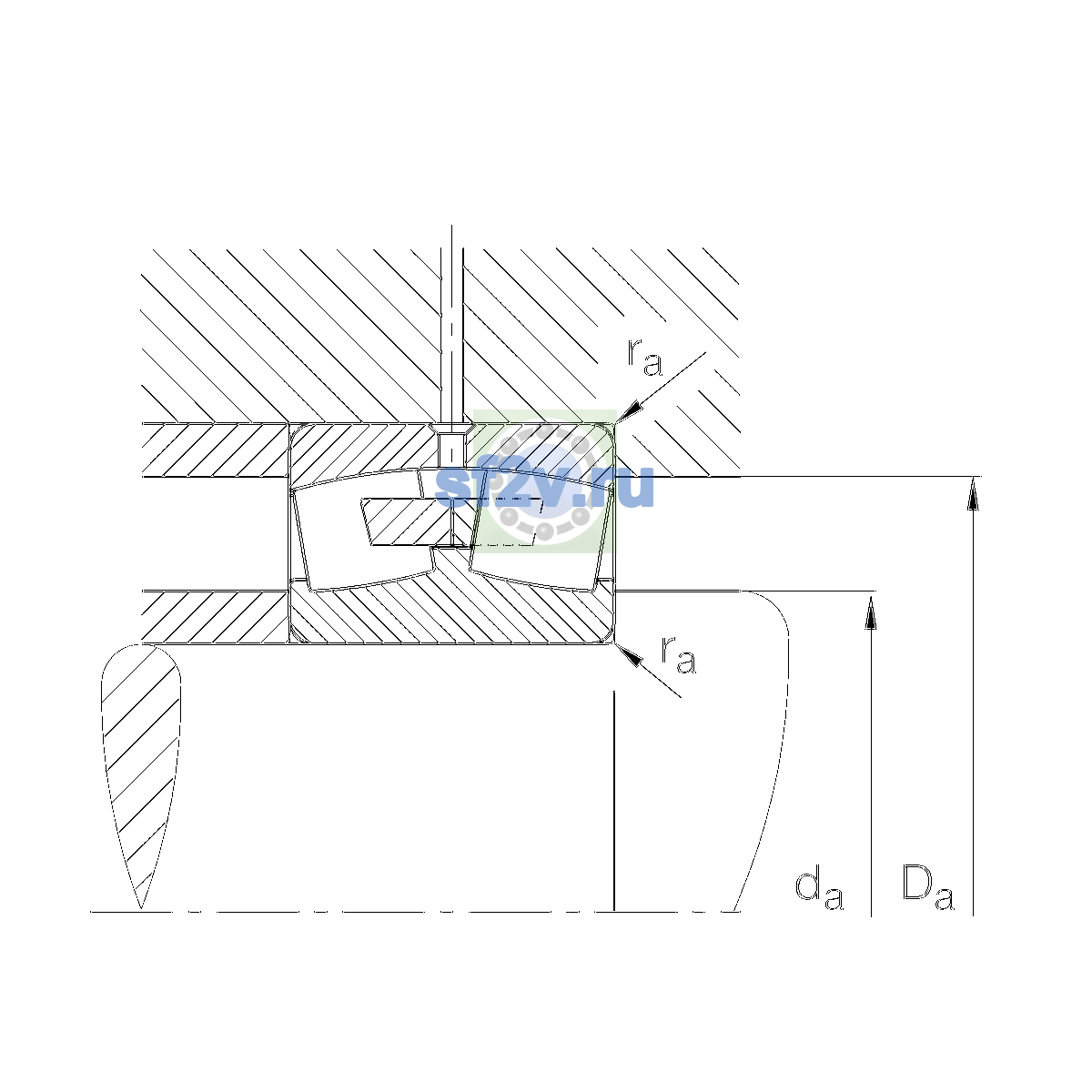

Максимальный диаметр упорного бурта корпуса Da max: 758 mm
Максимальный допустимый радиус галтели ra: 6 mm
Минимальный диаметр упорного бурта вала da / db: 512 mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 227 1/min
Предельная частота вращения: 640 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 9,000,000 N
Базовая статическая радиальная грузоподъёмность C0r: 15,500,000 N
Коэффициент динамической осевой нагрузки Y1: 1.79
Коэффициент динамической осевой нагрузки Y2: 2.67
Коэффициент статической осевой нагрузки Y0: 1.75
Предел усталостной нагрузки Cu / Pu: 1,100,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>24196-B-MB, 24196-E1A-MB1</div>
Масса: 588.5 kg
Обозначение товара / номер изделия производителя: 24196-BEA-XL-MB1
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard

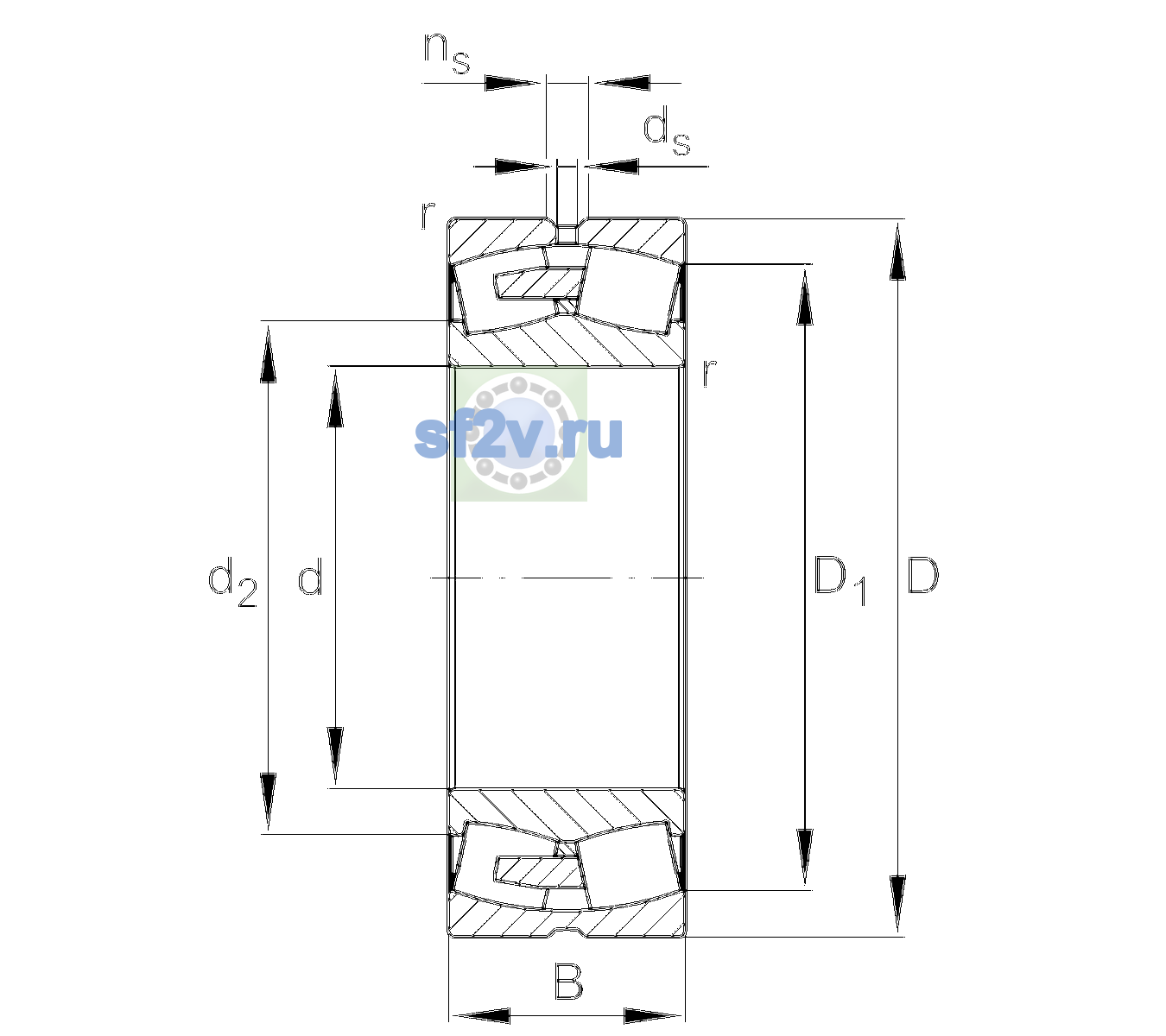

Параметр d1 по чертежу производителя [mm]: 673.1 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.38
Параметр ns по чертежу производителя [mm]: 23.5 mm
