FAG

238/560-MB

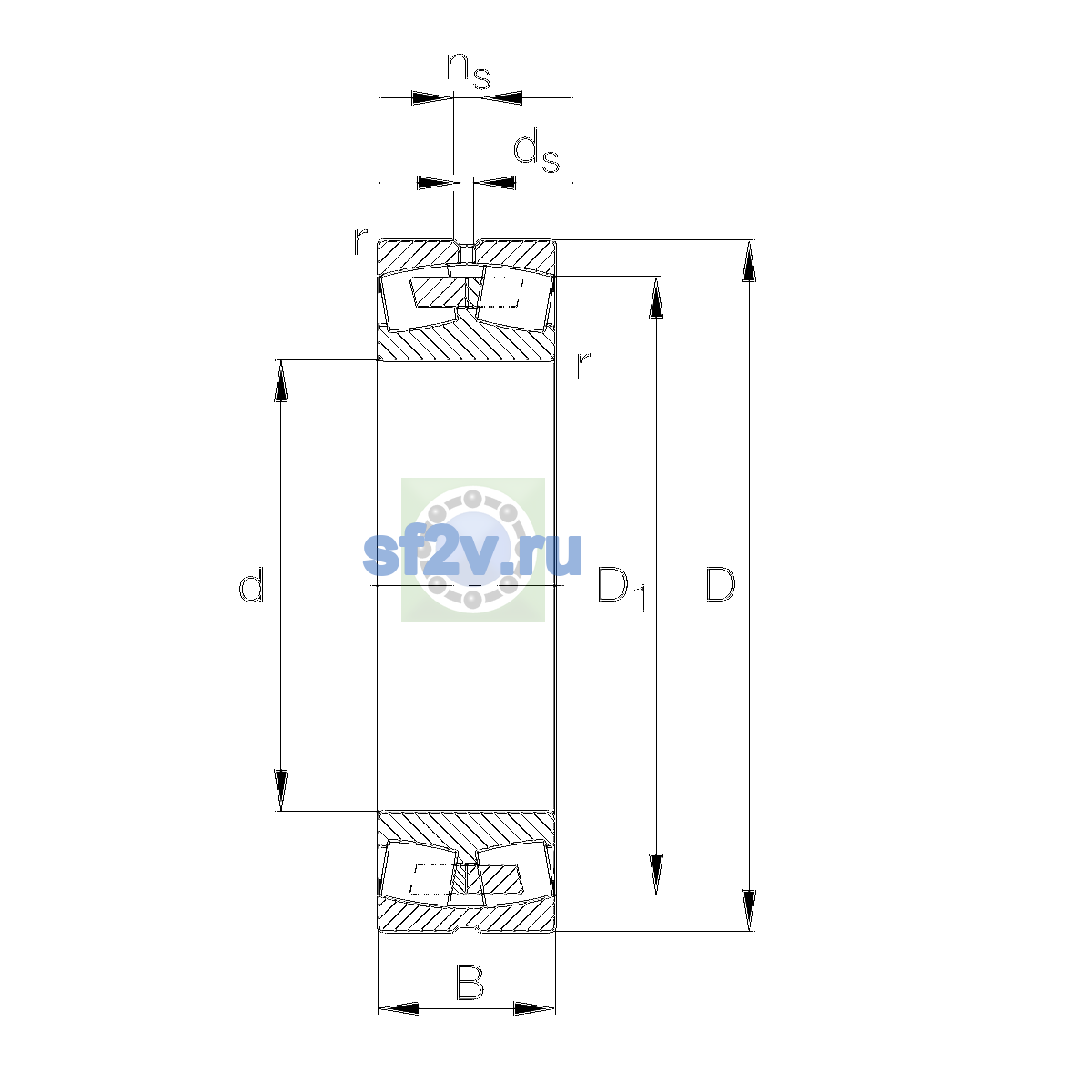

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 90 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 680 mm
560 mm
Ширина B: 90 mm

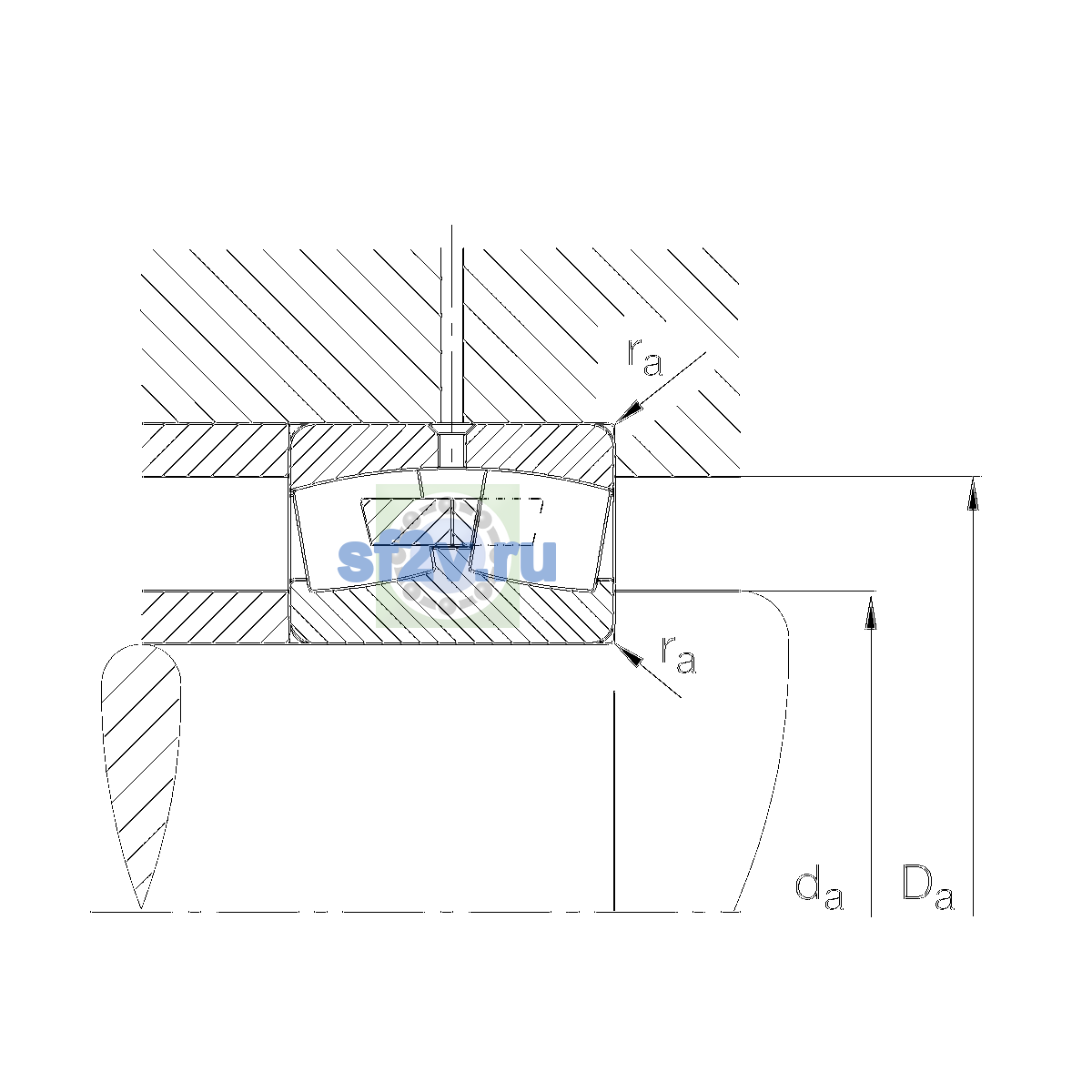

Максимальный диаметр упорного бурта корпуса Da max: 667.6 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 572.4 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 470 1/min
Предельная частота вращения: 1,030 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,650,000 N
Базовая статическая радиальная грузоподъёмность C0r: 4,600,000 N
Коэффициент динамической осевой нагрузки Y1: 5.94
Коэффициент динамической осевой нагрузки Y2: 8.84
Коэффициент статической осевой нагрузки Y0: 5.81
Предел усталостной нагрузки Cu / Pu: 335,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>238/560MB</div>
Масса: 69 kg
Обозначение товара / номер изделия производителя: 238/560-MB
Описание исполнения / варианта: Bore typeZCylindricalCageMBSolid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 646.7 mm
Параметр ds по чертежу производителя [mm]: 6.3 mm
Параметр E по чертежу производителя [mm]: 0.11
Параметр ns по чертежу производителя [mm]: 12.2 mm
