FAG

2303-TVH

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 19 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

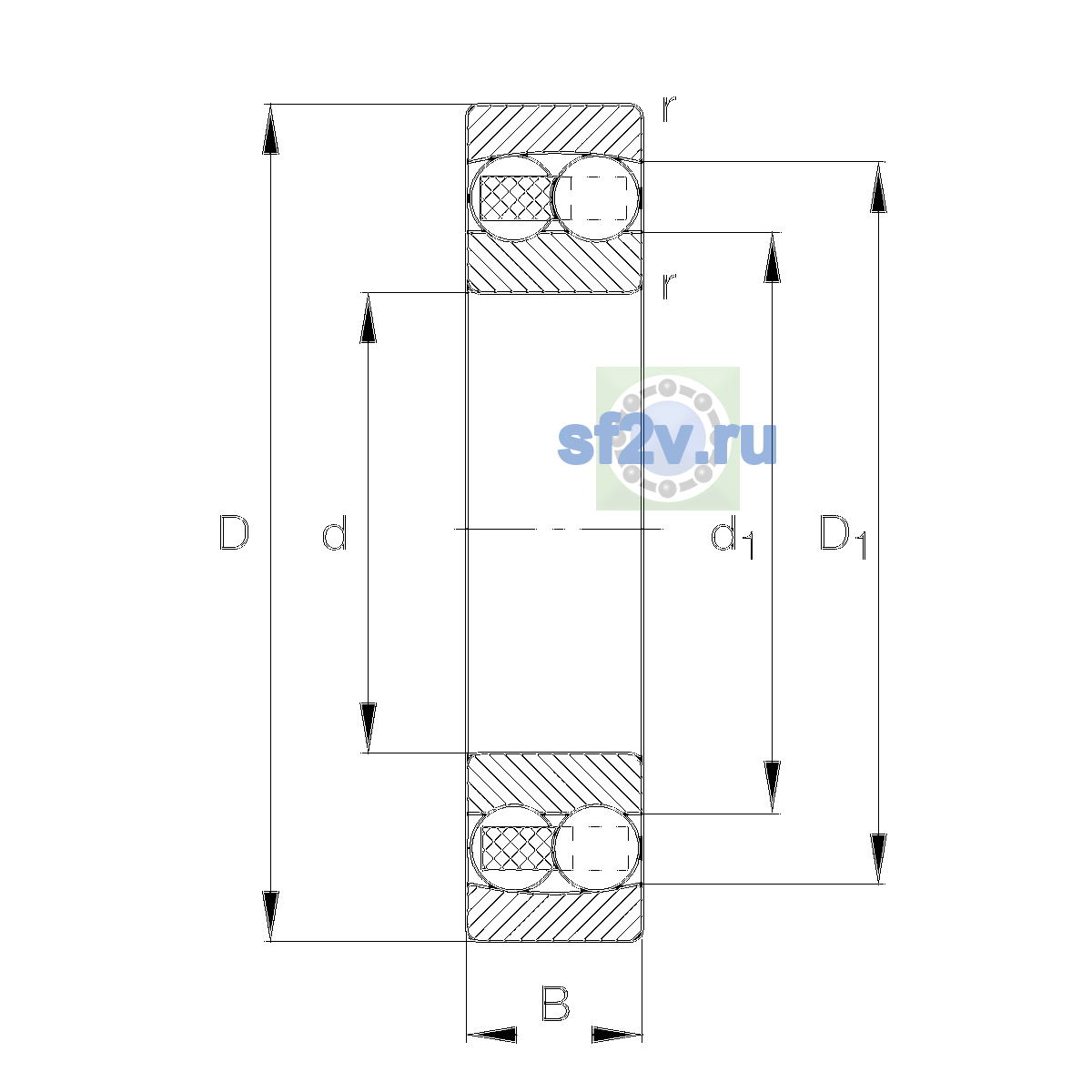

Размеры и геометрия

6

Наружный диаметр подшипника D: 47 mm
17 mm
Ширина B: 19 mm

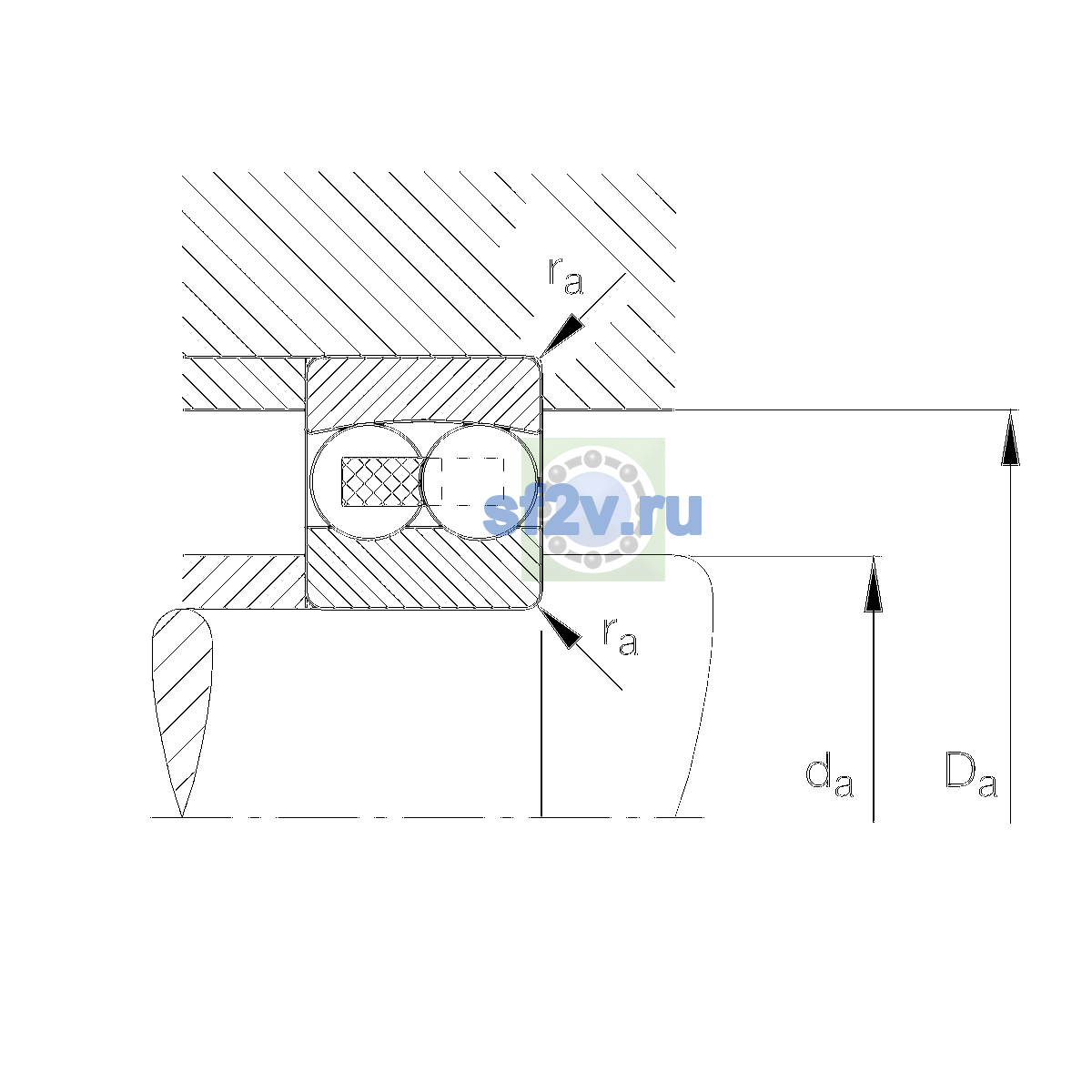

Максимальный диаметр упорного бурта корпуса Da max: 41.4 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 22.6 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 14,900 1/min
Предельная частота вращения: 17,000 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 13,900 N
Базовая статическая радиальная грузоподъёмность C0r: 3,200 N
Коэффициент динамической осевой нагрузки Y1: 1.19
Коэффициент динамической осевой нагрузки Y2: 1.85
Коэффициент статической осевой нагрузки Y0: 1.25
Предел усталостной нагрузки Cu / Pu: 203 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

5

Масса: 0.155 kg
Обозначение товара / номер изделия производителя: 2303-TVH
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)
Параметр d1 по чертежу производителя [mm]: 26.15 mm
37.3 mm
Параметр E по чертежу производителя [mm]: 0.53
