FAG

29344-E1-XL

Name: 29344-E1-XL
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

T Высота / ширина 85 мм

КатегорияУпорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

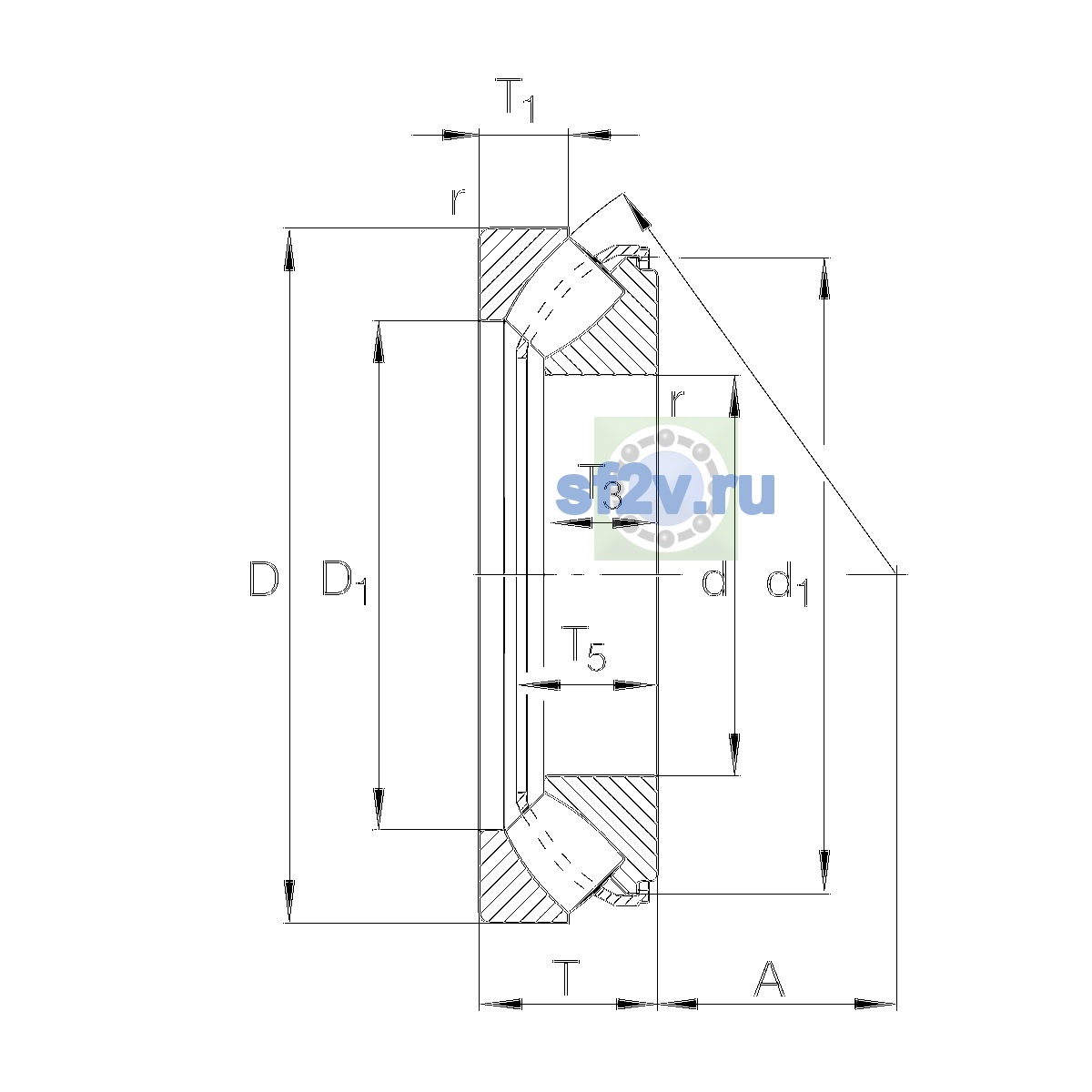

Размеры и геометрия

Наружный диаметр подшипника D: 360 mm
220 mm
Общая ширина T: 85 mm

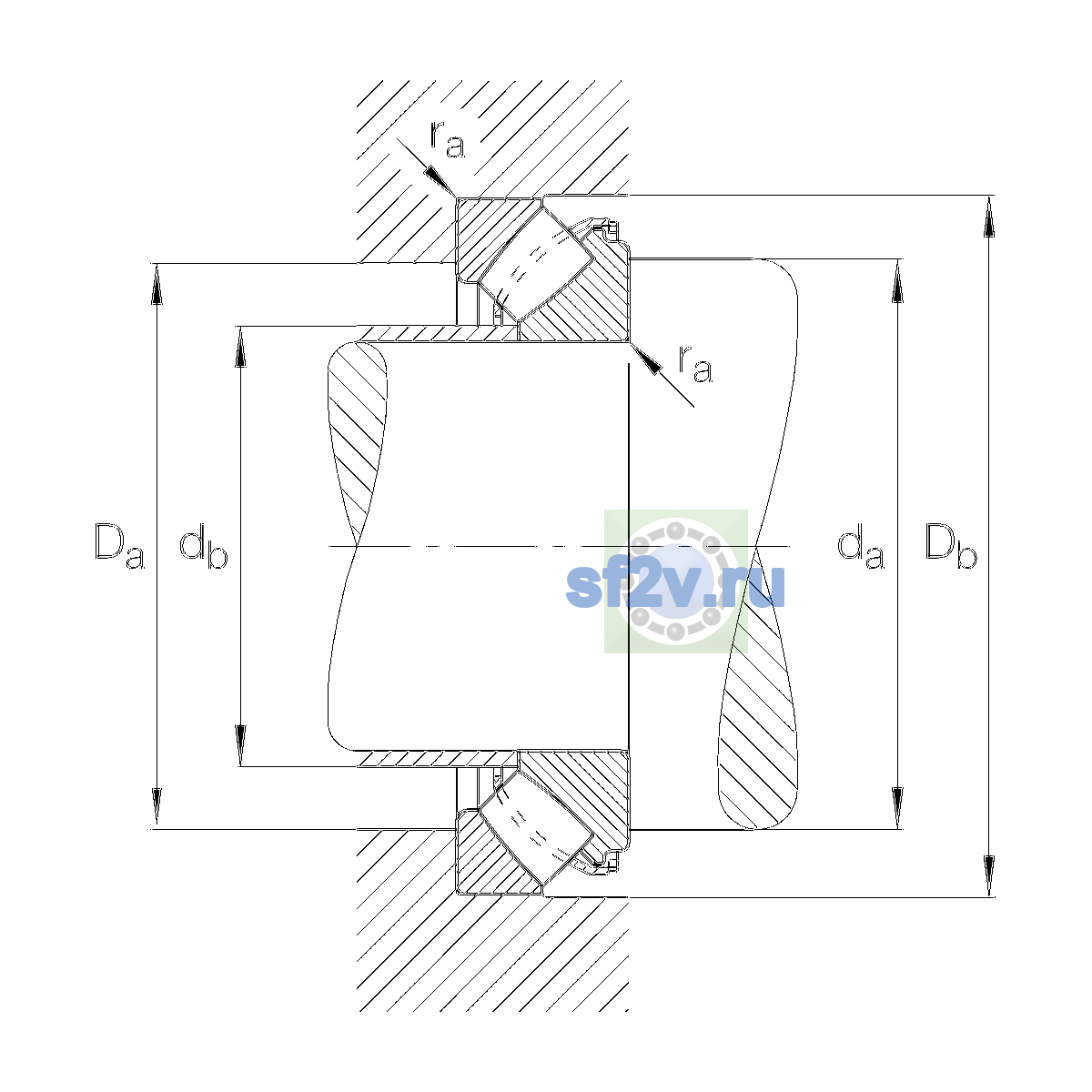

Максимальный диаметр упорного бурта корпуса Da max: 316 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 285 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер Ca по чертежу FAG: 1,990,000 N

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 950 1/min
Предельная частота вращения: 1,820 1/min
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>29344-E1</div>
Масса: 29.78 kg
Обозначение товара / номер изделия производителя: 29344-E1-XL
Описание исполнения / варианта: CageJPSheet metal cageLocating feature, shaft washerWithout Handling thread holesWithout Heat treatmentStandard Constricted width and inclination variationStandard Test certificateWithout
Параметр a по чертежу производителя [mm]: 125 mm
Параметр C0a по чертежу производителя [N]: 6,200,000 N
Параметр Cua по чертежу производителя [N]: 730,000 N
Параметр d1 по чертежу производителя [mm]: 331.8 mm
275.5 mm
Параметр Db max по чертежу производителя [mm]: 240 mm
Параметр db min по чертежу производителя [mm]: 368 mm

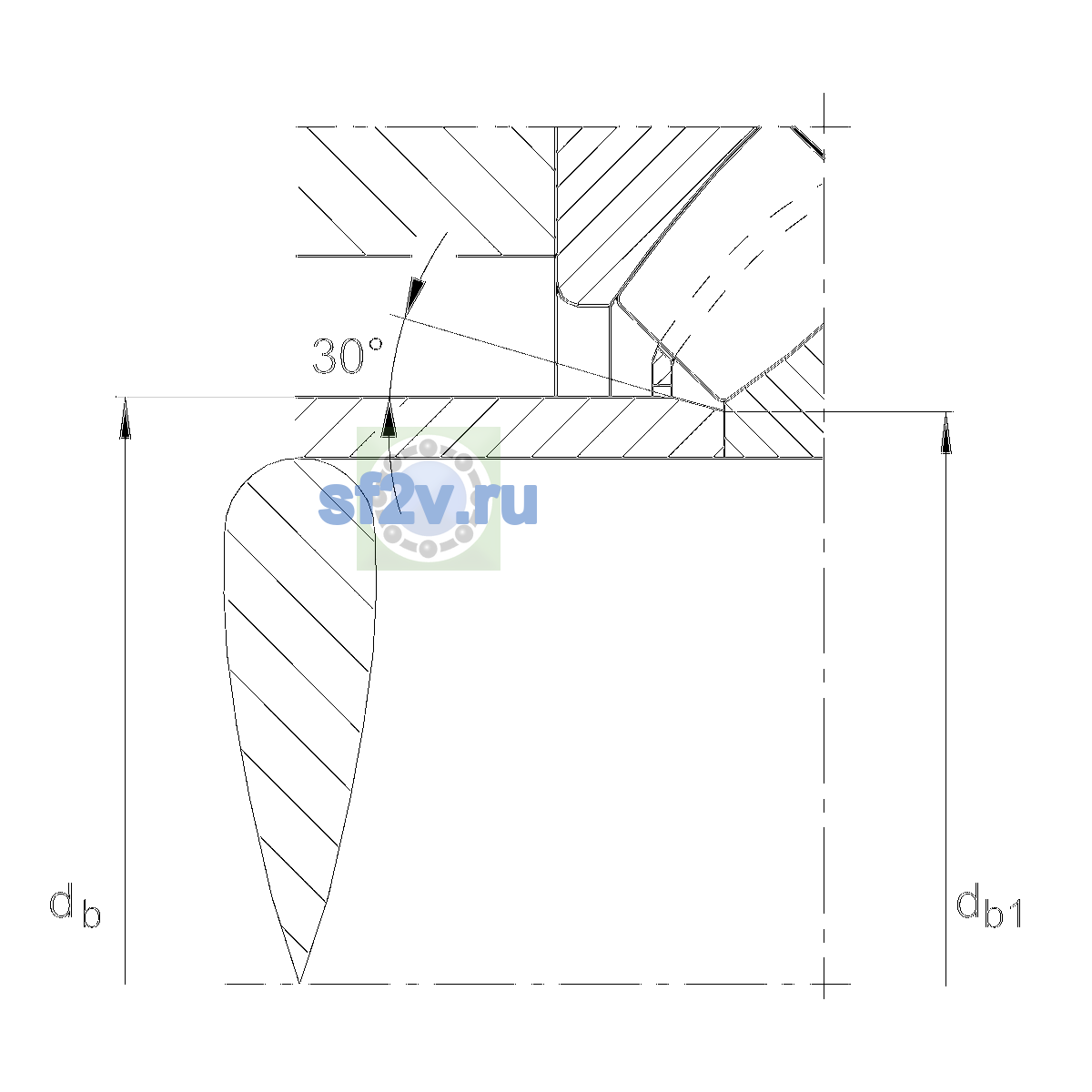

Параметр db1 max по чертежу производителя [mm]: 231 mm
Параметр T1 по чертежу производителя [mm]: 41 mm
Параметр T3 по чертежу производителя [mm]: 55 mm
Параметр T5 по чертежу производителя [mm]: 75.8 mm
