FAG

24188-B

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 280 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

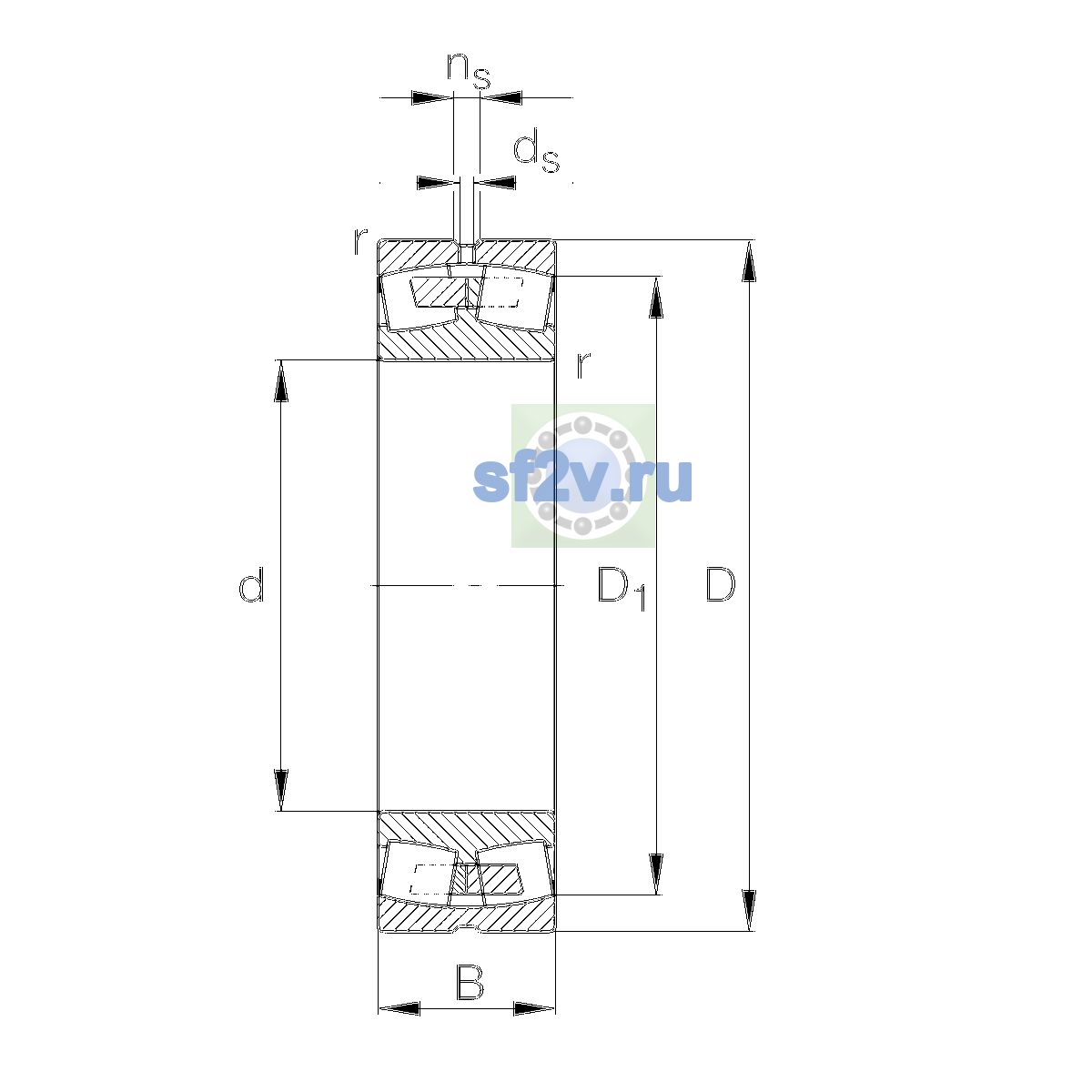

Размеры и геометрия

6

Наружный диаметр подшипника D: 720 mm
440 mm
Ширина B: 280 mm

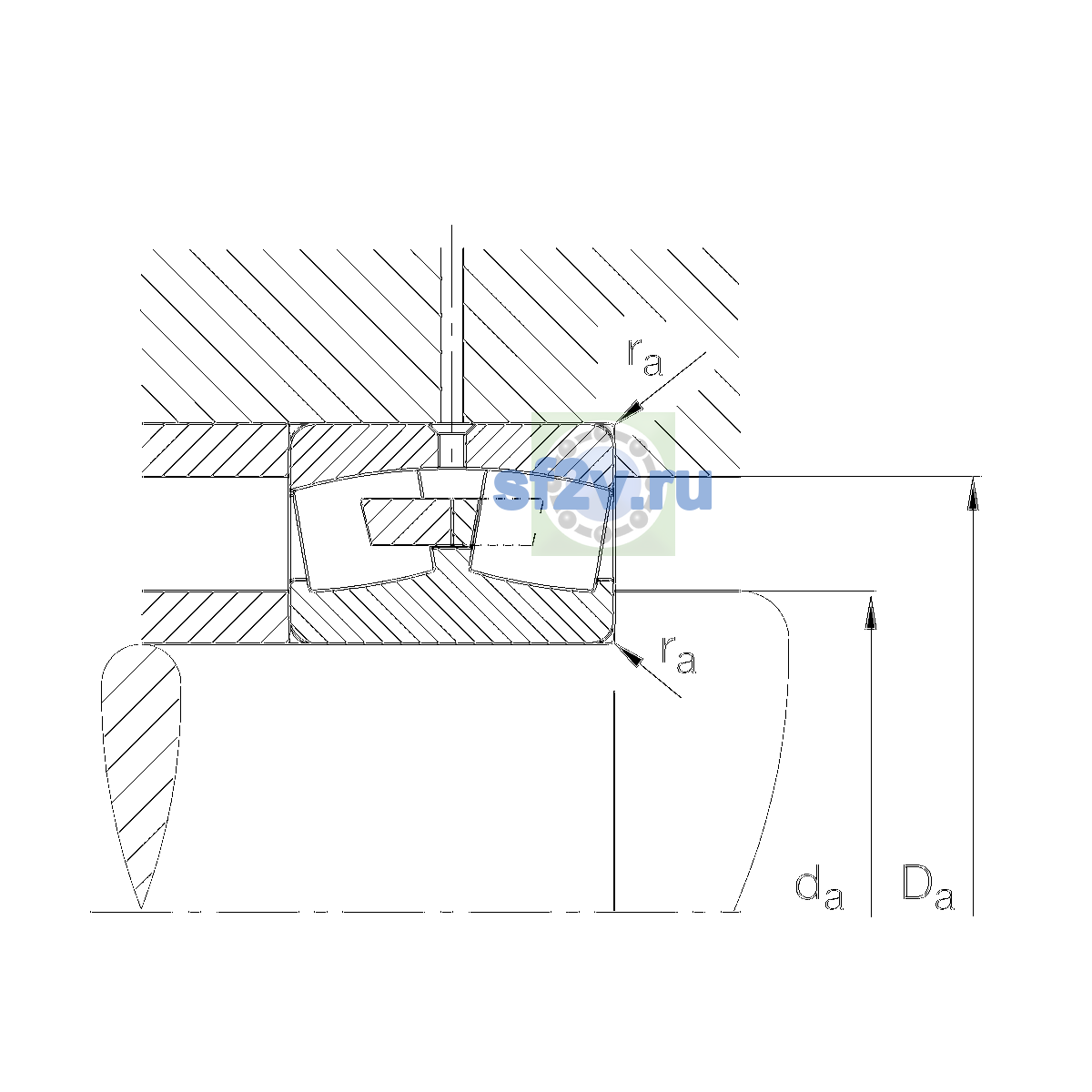

Максимальный диаметр упорного бурта корпуса Da max: 694 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 466 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 255 1/min
Предельная частота вращения: 710 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 6,400,000 N
Базовая статическая радиальная грузоподъёмность C0r: 13,200,000 N
Коэффициент динамической осевой нагрузки Y1: 1.76
Коэффициент динамической осевой нагрузки Y2: 2.62
Коэффициент статической осевой нагрузки Y0: 1.72
Предел усталостной нагрузки Cu / Pu: 1,020,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>24188B</div>
Масса: 441.5 kg
Обозначение товара / номер изделия производителя: 24188-B
Описание исполнения / варианта: DesignBwith fixed central rib Bore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 612.4 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.38
Параметр ns по чертежу производителя [mm]: 23.5 mm
