FAG

24122-BE-XL-K30

Name: 24122-BE-XL-K30
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 69 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 180 mm
110 mm
Ширина B: 69 mm

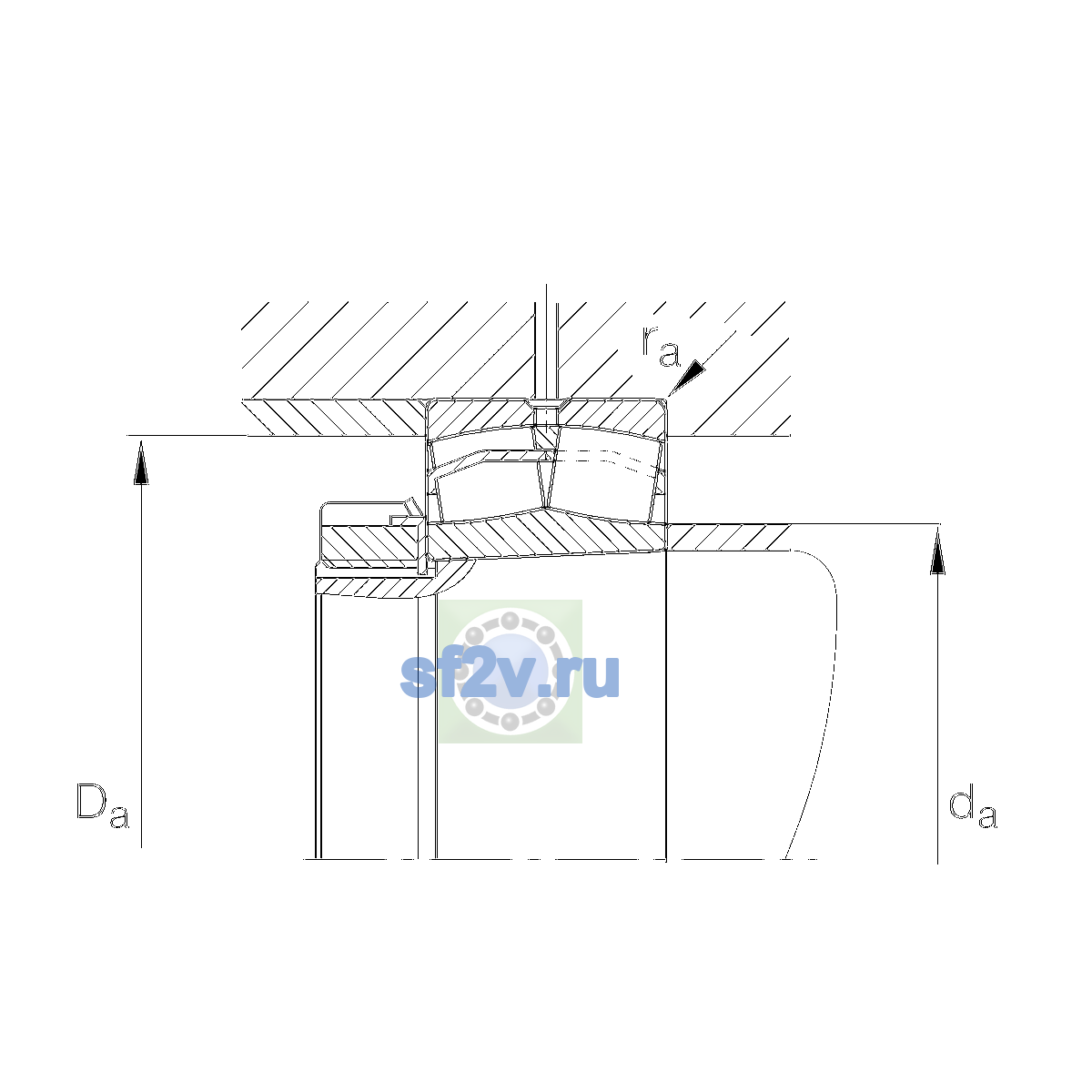

Максимальный диаметр упорного бурта корпуса Da max: 169 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 121 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 1,960 1/min
Предельная частота вращения: 3,350 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 530,000 N
Базовая статическая радиальная грузоподъёмность C0r: 750,000 N
Коэффициент динамической осевой нагрузки Y1: 1.96
Коэффициент динамической осевой нагрузки Y2: 2.92
Коэффициент статической осевой нагрузки Y0: 1.92
Предел усталостной нагрузки Cu / Pu: 86,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>24122-E1-K30</div>
Масса: 6.613 kg
Обозначение товара / номер изделия производителя: 24122-BE-XL-K30
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeK30Tapered, taper 1:30CageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard

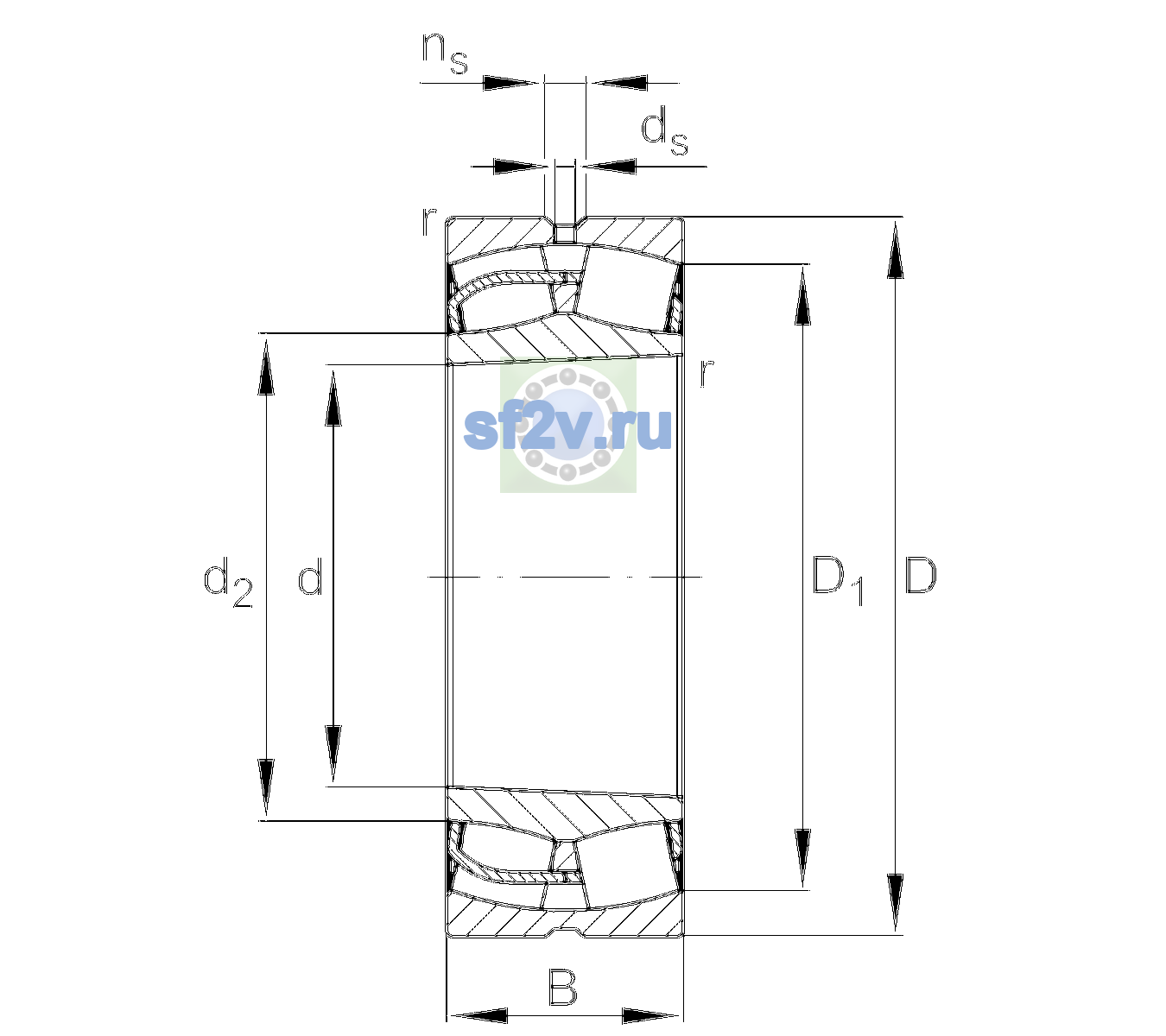

Параметр d1 по чертежу производителя [mm]: 154.9 mm
Параметр d2 по чертежу производителя [mm]: 125.6 mm
Параметр ds по чертежу производителя [mm]: 3.2 mm
Параметр E по чертежу производителя [mm]: 0.34
Параметр ns по чертежу производителя [mm]: 6.5 mm
