FAG

230/500-B-MB-H151B

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 167 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 720 mm
500 mm
Ширина B: 167 mm

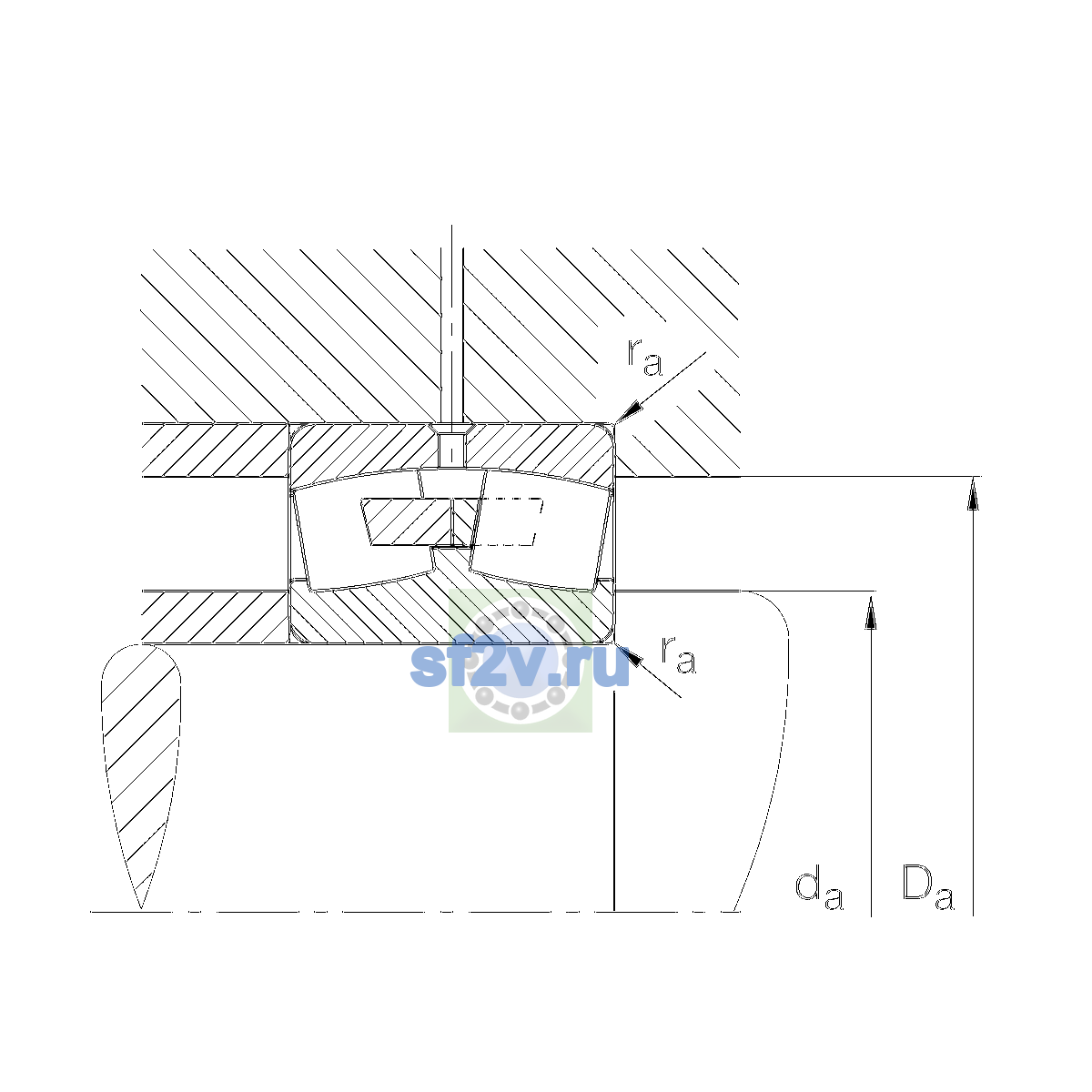

Максимальный диаметр упорного бурта корпуса Da max: 697 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 523 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 520 1/min
Предельная частота вращения: 890 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 3,900,000 N
Базовая статическая радиальная грузоподъёмность C0r: 8,500,000 N
Коэффициент динамической осевой нагрузки Y1: 3.01
Коэффициент динамической осевой нагрузки Y2: 4.48
Коэффициент статической осевой нагрузки Y0: 2.94
Предел усталостной нагрузки Cu / Pu: 530,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 228 kg
Обозначение товара / номер изделия производителя: 230/500-B-MB-H151B
Описание исполнения / варианта: DesignBwith fixed central rib Bore typeZCylindricalCageMBSolid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard Locating feature, bearing outer ringH151B2 Locking features, bearing outer ring

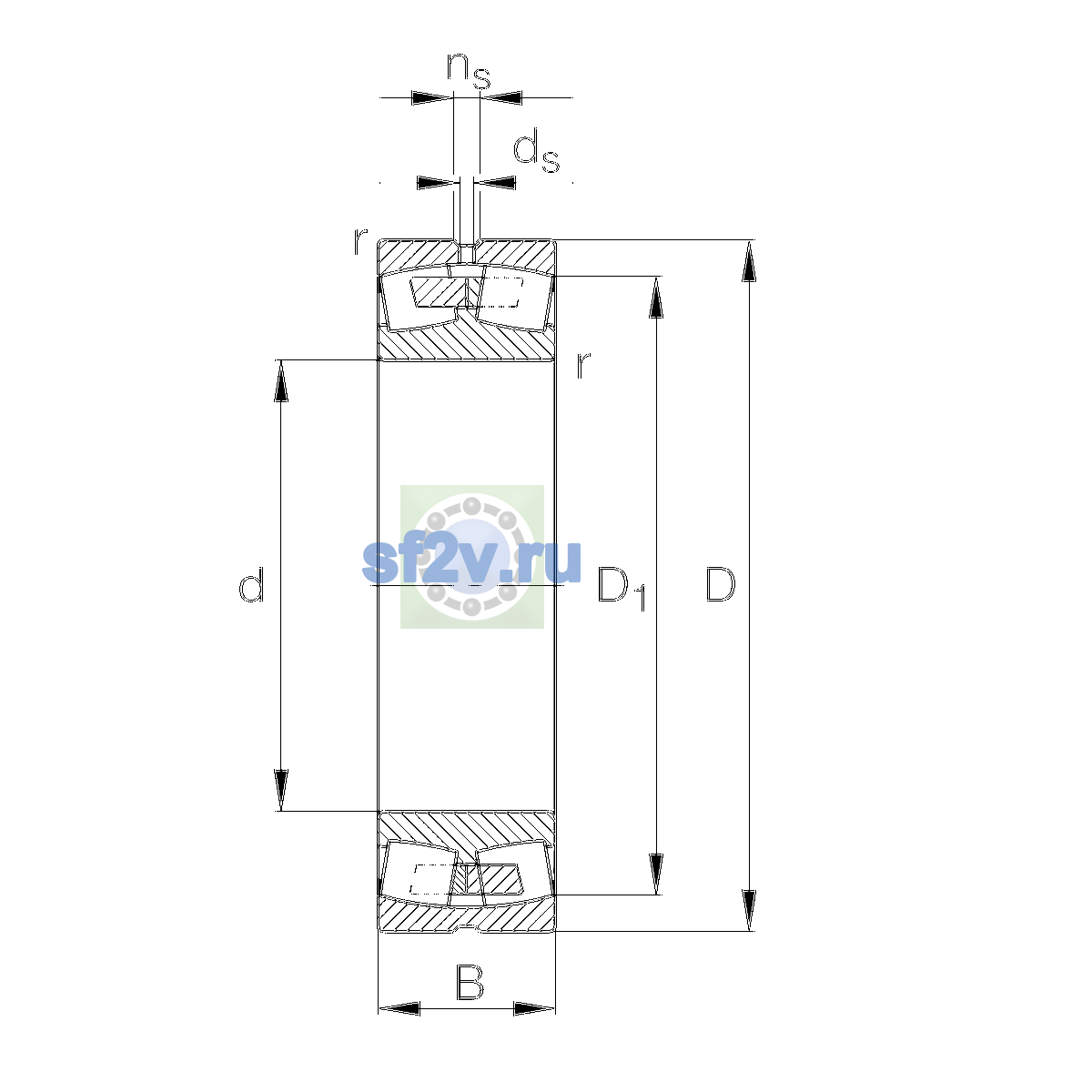

Параметр d1 по чертежу производителя [mm]: 653.5 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.22
Параметр ns по чертежу производителя [mm]: 23.5 mm
