21.11.2023

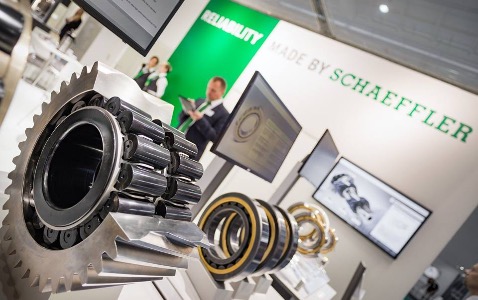

Компания Schaeffler разработала новые сверхточные цилиндрические роликоподшипники с расширенным диапазоном применения
Однорядные цилиндрические роликоподшипники серии N10 и двухрядные цилиндрические роликоподшипники серии NN30 (ребра на внутреннем кольце) и NNU49 (ребра на наружном кольце) являются неотъемлемой частью сверхточного ассортимента Schaeffler. Они используются там, где требуется высочайшая точность при очень высоких радиальных нагрузках. Подшипники обеспечивают высокую точность подшипниковых узлов, повышенную жесткость и очень высокую несущую способность.Также подшипники устойчивы к повышенным температурам благодаря новой конструкции сепаратора. На выставке EMO 2023 компания Schaeffler представляет серию N10 с новой внутренней геометрией и новым сепаратором. Оптимизированный сепаратор обеспечивает низкое трение и низкий уровень шума, а также уменьшает нагрузку на смазку, что делает оптимальным его использование в высокоскоростных цилиндрических роликоподшипниках. Дополнительные преимущества включают более длительный срок службы смазки и более высокие предельные скорости.
В отличие от других конструкций сепараторов, представленных на рынке, сепаратор новой серии N10 направляется по наружному кольцу в одностороннем порядке, что приводит к более быстрому циклу распределения смазки с более низкими максимальными температурами и к более низкому уровню температуры подшипника с меньшим разбросом. В результате функция плавающего подшипника становится более надежной даже при самых высоких скоростях.
Одностороннее направление сепаратора позволяет излишку масла свободно вытекать из подшипника при использовании пневматической смазки, обеспечивая очень равномерную температурную характеристику подшипника. Новый сепаратор также сконструирован таким образом, что масло можно подавать как в осевом направлении, так и под углом. Модифицированная внутренняя конструкция подшипника (использование цилиндрических роликов меньшего размера) положительно влияет на жесткость и на максимальную скорость.
Гибридные цилиндрические роликоподшипники с вдвое меньшим количеством роликов
В гибридных цилиндрических роликоподшипниках серии N10 ролики изготовлены из высокоэффективной керамики. Кроме того, количество роликов уменьшено вдвое. Этот вариант подшипника характеризуется еще меньшим трением и износом, значительно сниженной нагрузкой на смазку и значительно более низкими температурами в подшипнике. При использовании этих гибридных подшипников срок службы шпинделей и оборудования значительно увеличивается, а системы становятся значительно более жизнеспособными. Керамические ролики также обеспечивают повышенную жесткость как в статическом, так и в динамическом отношении, что положительно влияет на качество конечной обработки.
